| مكان المنشأ | تسانغتشو 、 الصين |
| اسم العلامة التجارية | jude |
| إصدار الشهادات | CE、ISO |

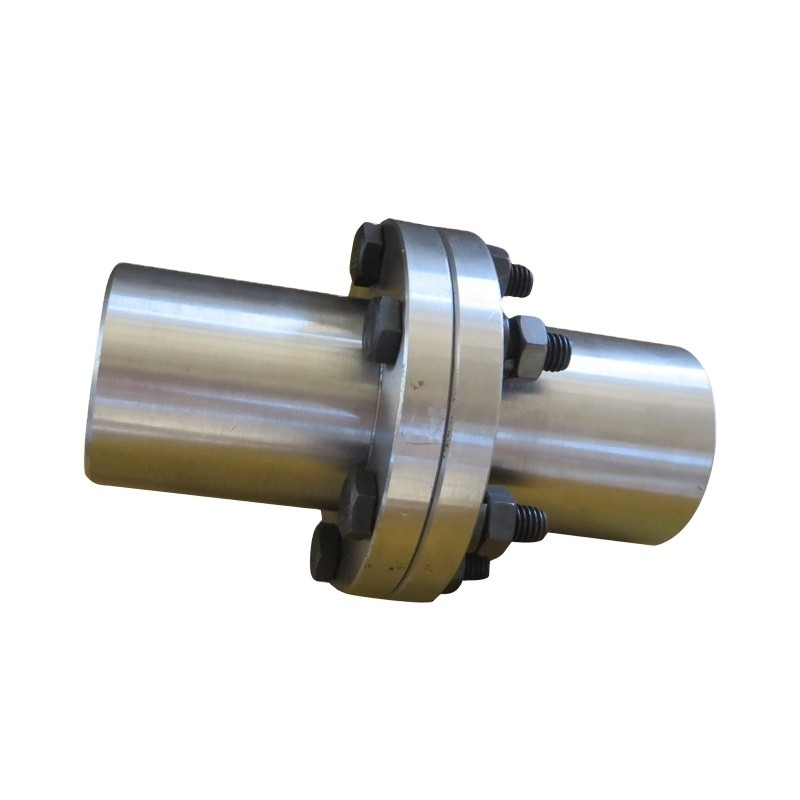

يتم تصنيع وصلات شفة YL ووصلة شفة YLD وفقًا للمعيار الوطني GB5843-86.هذا النوع من أداة التوصيل مناسب بشكل أساسي لتوصيل محوري النقل الأسطواني المحوري ، وعزم الدوران الاسمي الذي يتم إرساله هو 10-20000 نيوتن متر.
هناك نوعان من الأشكال الهيكلية الرئيسية لاقتران شفة YL:
يتم تحقيق المحاذاة ثنائية المحاور باستخدام البراغي في الفتحات المفصلية وينتقل عزم الدوران بواسطة قضيب الترباس الذي يتعرض للقص والبثق ؛
② يتم محاذاته عن طريق مطابقة الكتف على نصف اقتران مع أخدود في مصنع آخر مباشر شفة YL اقتران صلبة اقتران بالجملة.يمكن أن تستخدم البراغي التي تربط نصف قارنة التوصيل مسامير عادية من الدرجة A و B ، وينتقل عزم الدوران عن طريق عزم الاحتكاك لأسطح الوصلات لنصف أدوات التوصيل.أداة التوصيل ذات الشفة سهلة الاستخدام ، ويمكنها نقل عزم دوران كبير ، وتتطلب حيادية عالية أثناء التثبيت.يتم استخدامه بشكل أساسي في المناسبات ذات الصلابة الجيدة والسرعة المنخفضة والحمل المستقر.
| بحجم | عزم الدوران Tn N -m | السرعة ص / دقيقة | ضياء d1 d2 | الطول L | د | D1 | ب | س | ب 1 | البراغي | القصور الذاتي كجم م 2 | الوزن كجم | ||
| د 3 | ن | |||||||||||||
| YL1 | 63 | 6300 | 2Z24 | 52 | 38 | 120 | 48 | 36 | 8 | 52 | م 10 | 4 | 0.006 | 4.10 |
| 2528 | 62 | 44 | ||||||||||||
| 30 | 82 | 60 | ||||||||||||
| YL2 | 200 | 5800 | X.32.3638 | 130 | 68 | 0.008 | 6.97 | |||||||
| 40.42 | 112 | |||||||||||||
| YL3 | 400 | 5000 | 40.42.45.48 ^ 0 | 84 | 160 | 80 | 40 | 56 | 0.021 | 9.38 | ||||
| YL4 | 800 | 4400 | 60.66.66 | 170 | 100 | 0.039 | 23.27 | |||||||
| 60.83 | 142 | 107 | ||||||||||||
| YL5 | 2000 | 3600 | 03.66.70.71.75 | 210 | 130 | 60 | 10 | 68 | م 12 | 8 | 0.122 | 30.72 | ||
| 80 | 172 | 132 | ||||||||||||
| YL6 | 5000 | 2800 | 80.85.90 ^ 5 | 260 | 160 | 66 | 86 | م 16 | 0.380 | 57.96 | ||||
| 100 | 212 | 167 | ||||||||||||
| YL7 | 10000 | 2500 | 100.110.120.125 | 300 | 200 | 72 | 96 | 10 | 0.645 | 86.10 | ||||
| YL8 | 26000 | 1900 | 125 | 400 | 260 | 80 | 98 | مسييه 24 | 2.693 | 202 | ||||
| 130.140.160 | 262 | 202 | ||||||||||||
| 160 | 302 | 242 | ||||||||||||
| YL9 | 50000 | 1600 | 160.170.180 | 460 | 320 | 92 | 112 | 16 | 6.962 | 326 | ||||
| 190200 | 362 | |||||||||||||
| YL10 | 10000 | 1200 | 200220 | 282 | 5G0 | 400 | 104 | 12 | 124 | مسييه 30 | 20.550 | 622 | ||
| 240،250 | 410 | 330 | ||||||||||||
Nanpi مقاطعة Jude شركة تصنيع معدات النقل ، المحدودة.هي مؤسسة متخصصة في اقتران البحث والإنتاج.كما يمكننا تطوير منتجات جديدة والإنتاج بالجملة.مع خبرة غنية وفريق R&D محترف ومعدات مختلفة في التوصيل ، تتمتع بظروف فائقة لتلبية متطلباتك المختلفة.
منتجات الشركة الرئيسية هي: جميع أنواع أدوات التوصيل الخاصة بصناعة الآلات في جميع أنحاء العالم ، مثل اقتران مرن شعاعي ، اقتران مُطرَّب ، اقتران عالمي ، اقتران تروس الأسطوانة ، اقتران مرن على شكل زهرة البرقوق ، اقتران صلب قديم ، اقتران سلسلة الأسطوانة ، اقتران الحجاب الحاجز ، اقتران عمود التوصيل المرن كم دبوس ، دبوس وتد مرن ، اقتران دبوس وتد مرن ، اقتران عمود المضخة ، إلخ.
تعتمد مفاهيم شركتنا على الجودة وتتطور بشرف.تتميز أداة التوصيل بالجودة العالية والسعر المنخفض ونماذج المنتجات الكاملة ، وستكون شركتنا هي خيارك الأفضل ، ونتطلع إلى التعاون معك.
س 1: هل أنت شركة تجارية أو مصنع؟
ج: نحن مصنع.
Q2: هل تقدمون عينات؟هل هو مجاني أم إضافي؟
ج: نعم ، يمكننا تقديم العينة ولكن ليس مجانًا. في الواقع لدينا مبدأ سعر جيد جدًا ، عند إجراء الطلب بالجملة ، سيتم إرجاع تكلفة العينة إليك.
Q3: ما هي مدة التسليم؟
ج: عادة ما تكون 10-15 يومًا إذا كانت البضاعة في المخزون.أو 7-25 يومًا إذا لم تكن البضاعة في المخزون ، فهي حسب الكمية.
س 4: ما هي مدة الضمان الخاص بك؟
ج: ضماننا هو 12 شهرًا.
س 5: هل لديكم إجراءات فحص للاقتران؟
ج: 100٪ التفتيش الذاتي قبل التعبئة
س 6.ما هو الدفع الخاص بك؟
ج: 1) 100٪ T / T.2) 30٪ مقدما ، والبعض الآخر قبل الشحن.3) L / C Q7: هل يمكنني زيارة المصنع الخاص بك قبل الطلب؟ج: بالتأكيد ، مرحبا بكم في زيارة المصنع.
