| مكان المنشأ | تسانغتشو 、 الصين |
| اسم العلامة التجارية | jude |
| إصدار الشهادات | CE、ISO |

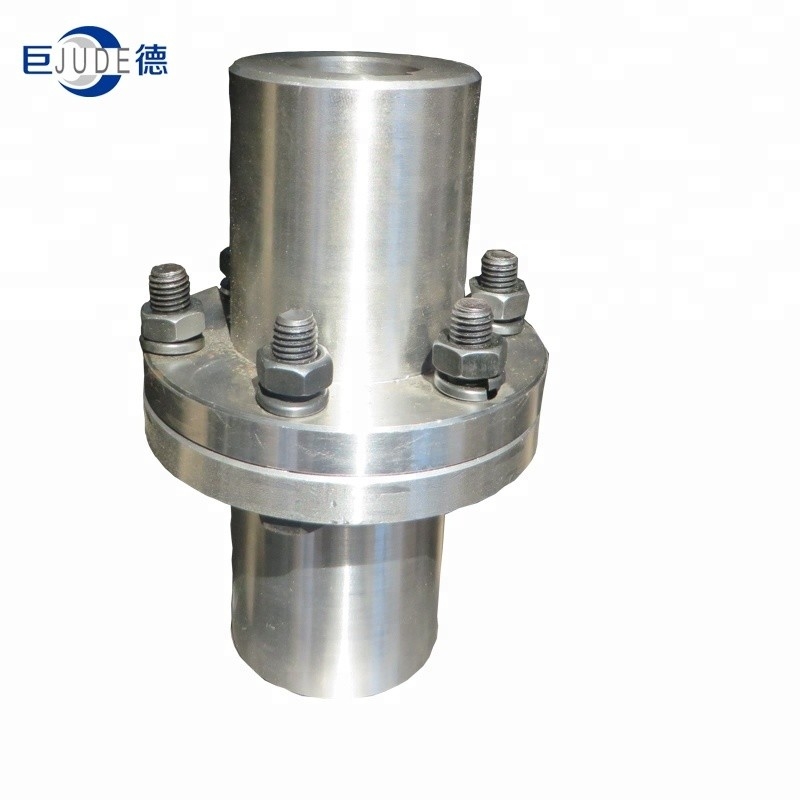

YL YLD قياسي شفة صلبة اقتران الكربون الصلب حسب الطلب
نوع YLDاقتران شفة(المعروف أيضًا باسم اقتران شفة) هو استخدام البراغي لتوصيل اثنين من وصلات نصف قرصية من نوع شفة (شفة).ترتبط الوصلات النصفية على التوالي بالعمودين بمفتاح لتحقيق اتصال المحورين ونقل عزم الدوران والرياضة.
تتميز وصلات شفة نوع YLD بهيكل بسيط ، وتصنيع مناسب ، وتكلفة منخفضة ، وعمل موثوق ، وتجميع وتفكيك بسيط ، وصيانة ، وعزم دوران كبير للإرسال ، مما يضمن دقة تمركز عالية للعمودين.يستخدم بشكل عام للأحمال.نقل رمح مستقر وعالي السرعة وعالي الدقة.
لا تحتوي وصلات شفة نوع YLD على أداء تعويض شعاعي ومحوري وزاوي.إذا تعذر ضمان دقة التمركز في العمودين أثناء الاستخدام ، فسيتم تقليل عمر الخدمة ودقة الإرسال وتردد الإرسال للاقتران.تسبب الاهتزاز والضوضاء.
| بحجم | عزم الدوران | السرعة ص / دقيقة | تتحمل د (h7) | طول ثقب رمح L | د | D1 | الترباس | L0 | التعطيل | وزن | |||
| Tn (N · m) | نوع Y | نوع J1 | كمية | قطر م | (كلغ م 2) | (كلغ) | |||||||
| صلب | صلب | ن | نوع Y | نوع J1 | |||||||||
| YL1 YLD1 | 10 | 13000 | 10 | 25 | 22 | 71 | 53 | 3 (3) | م 6 | 54 | 48 | 0.0018 | 0.94 |
| 11 | |||||||||||||
| 12 | 32 | 27 | 68 | 58 | |||||||||
| 14 | |||||||||||||
| 16 | 42 | 30 | 88 | 64 | |||||||||
| 18 | |||||||||||||
| 19 | |||||||||||||
| 20 | 52 | 38 | 108 | 80 | |||||||||
| 22 | |||||||||||||
| YL2 YLD2 | 16 | 12000 | 12 | 32 | 27 | 80 | 64 | 4 (4) | م 6 | 68 | 58 | 0.0035 | 1.5 |
| 14 | |||||||||||||
| 16 | 42 | 30 | 88 | 64 | |||||||||
| 18 | |||||||||||||
| 19 | |||||||||||||
| 20 | 52 | 38 | 108 | 80 | |||||||||
| 22 | |||||||||||||
| YL3 YLD3 | 25 | 10000 | 14 | 32 | 27 | 90 | 69 | 3 (3) | م 8 | 68 | 58 | 0.006 | 1.99 |
| 16 | 42 | 30 | |||||||||||
| 18 | |||||||||||||
| 19 | 88 | 64 | |||||||||||
| 20 | 52 | 38 | 108 | 80 | |||||||||
| 22 | |||||||||||||
| 24 | 128 | 92 | |||||||||||
| YL4 YLD4 | 40 | 9500 | 18 | 42 | 30 | 100 | 80 | 3 (3) | م 8 | 88 | 64 | 0.0093 | 2.47 |
| 19 | |||||||||||||
| 20 | 52 | 38 | 108 | 80 | |||||||||
| 22 | |||||||||||||
| 24 | |||||||||||||
| 25 | 62 | 44 | 128 | 92 | |||||||||
| 28 | |||||||||||||
| YL5 YLD5 | 63 | 9000 | 22 | 52 | 38 | 105 | 85 | 4 (4) | م 8 | 108 | 80 | 0.013 | 3.19 |
| 24 | |||||||||||||
| 25 | 62 | 44 | 128 | 92 | |||||||||
| 28 | |||||||||||||
| 30 | 82 | 60 | 168 | 124 | |||||||||
| 32 | |||||||||||||
| YL6 YLD6 | 100 | 8000 | 24 | 52 | 38 | 110 | 90 | 4 (4) | م 8 | 108 | 80 | 0.017 | 3.99 |
| 25 | 62 | 44 | 128 | 92 | |||||||||
| 28 | |||||||||||||
| 30 | 82 | 60 | 168 | 124 | |||||||||
| 32 | |||||||||||||
| 35 | |||||||||||||
| YL7 YLD7 | 160 | 7600 | 28 | 62 | 44 | 120 | 95 | 4 (3) | م 10 | 128 | 92 | 0.029 | 5.66 |
| 30 | 82 | 60 | 168 | 124 | |||||||||
| 32 | |||||||||||||
| 35 | |||||||||||||
| 38 | |||||||||||||
| 40 | 112 | 84 | 228 | 172 | |||||||||
| YL8 YLD8 | 250 | 7000 | 32 | 82 | 60 | 130 | 105 | 4 (3) | م 10 | 169 | 125 | 0.043 | 7.29 |
| 35 | |||||||||||||
| 38 | |||||||||||||
| 40 | 112 | 84 | 229 | 173 | 6.53 | ||||||||
| 42 | |||||||||||||
| 45 | |||||||||||||
| YL9 YLD9 | 630 | 6800 | 38 | 82 | 60 | 140 | 115 | 63) | م 10 | 169 | 125 | 0.064 | 9.53 |
| 112 | 84 | 229 | 173 | ||||||||||
| 40 | |||||||||||||
| 42 | |||||||||||||
| 45 | |||||||||||||
| 48 | |||||||||||||
| 50 | |||||||||||||
| YL10 YLD10 | 630 | 6000 | 45 | 160 | 130 | 6 (4) | م 12 | 0.112 | 12.46 | ||||
| 48 | |||||||||||||
| 50 | |||||||||||||
| 55 | |||||||||||||
| 56 | |||||||||||||
| 60 | 142 | 107 | 289 | 219 | |||||||||
| YL11 YLD11 | 1000 | 5300 | 50 | 112 | 84 | 180 | 150 | 8 (4) | م 12 | 229 | 173 | 0.205 | 17.97 |
| 55 | |||||||||||||
| 56 | |||||||||||||
| 60 | 142 | 107 | 289 | 219 | |||||||||
| 63 | |||||||||||||
| 65 | |||||||||||||
| 70 | |||||||||||||
| YL12 YLD12 | 1600 | 4700 | 60 | 200 | 170 | 12 (6) | م 12 | 0.443 | 30.62 | ||||
| 63 | |||||||||||||
| 65 | |||||||||||||
| 70 | |||||||||||||
| 71 | |||||||||||||
| 75 | |||||||||||||
| 80 | 52 | 38 | 349 | 269 | 0.463 | 29.52 | |||||||
| YL13 YLD13 | 2500 | 4300 | 70 | 142 | 107 | 220 | 185 | 8 (6) | م 16 | 289 | 219 | 0.646 | 35.58 |
| 71 | |||||||||||||
| 75 | |||||||||||||
| 80 | 172 | 132 | 349 | 269 | |||||||||
| 85 | |||||||||||||
| 90 | |||||||||||||
| YL14 YLD14 | 4000 | 4800 | 80 | 172 | 132 | 250 | 215 | 12 (8) | م 16 | 350 | 270 | 1.353 | 57.13 |
| 85 | |||||||||||||
| 90 | |||||||||||||
| 95 | |||||||||||||
| 100110 | 212 | 167 | 430 | 340 | |||||||||
| YL15 YLD15 | 6300 | 3400 | 90 | 172 | 132 | 290 | 250 | 12 (6) | م 20 | 350 | 270 | 2.854 | 89.59 |
| 95 | |||||||||||||
| 100110120125 | 212 | 167 | 430 | 340 | |||||||||
| YL16 YLD16 | 10000 | 3000 | 100110120125 | 340 | 290 | 12 (6) | مسييه 24 | 5.271 | 119.57 | ||||
| 130140 | 252 | 202 | 510 | 410 | |||||||||
| YL17 YLD17 | 14000 | 2600 | 120125 | 212 | 167 | 380 | 330 | 12 (6) | مسييه 24 | 430 | 340 | 9.139 | 171.71 |
| 130140150 | 252 | 202 | 510 | 410 | |||||||||
| 160 | 302 | 242 | 610 | 490 | |||||||||
| YL18 YLD18 | 20000 | 2300 | 140150 | 252 | 202 | 420 | 360 | 12 (6) | مسييه 30 | 510 | 410 | 17.883 | 263.5 |
| 160170180 | 302 | 242 | 610 | 490 | |||||||||
Nanpi مقاطعة Jude شركة تصنيع معدات النقل ، المحدودة.هي مؤسسة متخصصة في اقتران البحث والإنتاج.كما يمكننا تطوير منتجات جديدة والإنتاج بالجملة.مع خبرة غنية وفريق R&D محترف ومعدات مختلفة في التوصيل ، تتمتع بظروف فائقة لتلبية متطلباتك المختلفة.
منتجات الشركة الرئيسية هي: جميع أنواع أدوات التوصيل الخاصة بصناعة الآلات في جميع أنحاء العالم ، مثل اقتران مرن شعاعي ، اقتران ذو إطارات ، اقتران عالمي ، اقتران تروس الأسطوانة ، اقتران مرن على شكل زهرة البرقوق ، اقتران صلب قديم ، اقتران سلسلة الأسطوانة ، اقتران الحجاب الحاجز ، اقتران عمود التوصيل المرن كم دبوس ، دبوس وتد مرن ، اقتران دبوس وتد مرن ، اقتران عمود المضخة ، إلخ.
تعتمد مفاهيم شركتنا على الجودة وتتطور بشرف.تتميز أداة التوصيل بالجودة العالية والسعر المنخفض ونماذج المنتجات الكاملة ، وستكون شركتنا هي خيارك الأفضل ، ونتطلع إلى التعاون معك.
اتصل بنا في اي وقت
