| مكان المنشأ | تسانغتشو 、 الصين |
| اسم العلامة التجارية | jude |
| إصدار الشهادات | CE、ISO |

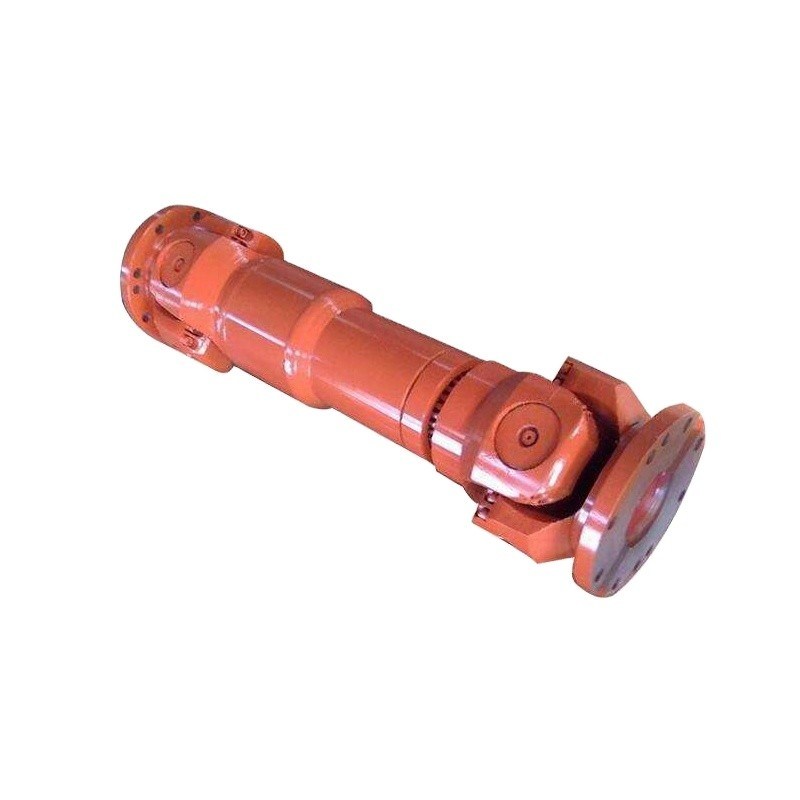

يستخدم Cardan Shaft Coupling خصائص آليته ، بحيث لا يكون العمودان على نفس المحور ، وعندما تكون هناك زاوية بين المحاور ، يمكن تدوير العمودين المتصلين بشكل مستمر ، ويمكن نقل عزم الدوران والحركة بثقة.أكبر ميزة في Cardan Shaft Coupling هي أن هيكلها يتمتع بقدرة تعويض زاوي كبيرة ، وهيكل مدمج وكفاءة نقل عالية.الأنواع الهيكلية المختلفة للوصلات العامة لها زوايا مختلفة بين المحورين ، بشكل عام بين 5 ° و 45 °.
كاردان شافت اقتران لها أنواع هيكلية مختلفة ، مثل: نوع العمود المتقاطع ، نوع القفص الكروي ، نوع الشوكة الكروية ، نوع الكتلة المحدبة ، نوع دبوس الكرة ، نوع المفصلة الكروية ، نوع المكبس ذو المفصلات الكروية ، نوع ثلاثة دبوس ، نوع قضيب ترايدنت ، ثلاث كرات نوع الدبوس ، نوع المفصلة ، إلخ ؛الأكثر استخدامًا هو نوع العمود المتقاطع ، متبوعًا بنوع القفص الكروي.في التطبيقات العملية ، وفقًا لعزم الدوران المنقول ، يتم تقسيمه إلى ثقيل ومتوسط وخفيف وصغير.
| نموذج | القطر التكتيكي | عزم الدوران الاسمي | فاتيك | دوران المحور | تمتد | لمين | بحجم | القصور الذاتي الدوراني | وزن | ||||||||||
| د | تينيسي | عزم الدوران | β | الطول | مم | كجم م 2 | كلغ | ||||||||||||
| مم | kN · م | تف | (°) | LS | |||||||||||||||
| kN · م | مم | D1 | د 2 | د 3 | م | اختصار الثاني | ك | ر | ز | لمين | زيادة | لمين | زيادة | ||||||
| شبيبة 11 | H7 | ب | 100 ملم | 100 ملم | |||||||||||||||
| h9 | |||||||||||||||||||
| SWC180BF | 180 | 20 | 10 | ≤25 | 100 | 810 | 155 | 105 | 114 | 110 | 8-17 | 17 | 5 | 24 | 7 | 0.267 | 0.007 | 80 | 2.8 |
| SWC200BF | 200 | 32 | 16 | ≤15 | 110 | 860 | 170 | 120 | 127 | 135 | 8-17 | 19 | 5 | 28 | 8 | 0.505 | 0.013 | 109 | 3.6 |
| SWC225BF | 225 | 40 | 20 | ≤15 | 140 | 920 | 196 | 135 | 152 | 120 | 8-17 | 20 | 5 | 32 | 9 | 0.788 | 0.0234 | 138 | 4.9 |
| SWC250BF | 250 | 63 | 31.5 | ≤15 | 140 | 1035 | 218 | 150 | 168 | 140 | 8-19 | 25 | 6 | 40 | 12.5 | 1.445 | 0.0277 | 196 | 5.3 |
| SWC285BF | 285 | 90 | 45 | ≤15 | 140 | 1190 | 245 | 170 | 194 | 160 | 8-21 | 27 | 7 | 40 | 15 | 2.873 | 0.051 | 295 | 6.3 |
| SWC315BF | 315 | 125 | 63 | ≤15 | 140 | 1315 | 280 | 185 | 219 | 180 | 10-23 | 32 | 8 | 40 | 15 | 5.094 | 0.795 | 428 | 8 |
| SWC350BF | 350 | 180 | 90 | ≤15 | 150 | 1410 | 310 | 210 | 267 | 194 | 10-23 | 35 | 8 | 50 | 16 | 9.195 | 0.2219 | 932 | 15 |
| SWC390BF | 390 | 250 | 125 | ≤15 | 170 | 1590 | 345 | 235 | 267 | 215 | 10-25 | 40 | 8 | 70 | 18 | 16.62 | 0.2219 | 817 | 15 |
| SWC440BF | 440 | 355 | 180 | ≤15 | 190 | 1875 | 390 | 255 | 325 | 260 | 16-28 | 42 | 10 | 80 | 20 | 28.24 | 0.4744 | 1290 | 21.7 |
| SWC490BF | 490 | 500 | 250 | ≤15 | 190 | 1985 | 435 | 275 | 325 | 270 | 16-31 | 47 | 12 | 90 | 22.5 | 46.33 | 0.4744 | 1631 | 21.7 |
| SWC550BF | 550 | 710 | 355 | ≤15 | 240 | 2300 | 492 | 320 | 426 | 305 | 16-31 | 50 | 12 | 100 | 22.5 | 86.98 | 1.357 | 2567 | 34 |
| SWC620BF | 620 | 1000 | 500 | ≤15 | 240 | 2500 | 555 | 380 | 426 | 340 | 16-38 | 55 | 12 | 100 | 25 | 147.5 | 1.375 | 3267 | 34 |
الهيكل والمعلمة
|
يتم توصيل اقتران المفصل العالمي SWP بالأجزاء الميكانيكية الأخرى بواسطة مسامير ذات قوة عالية وصواميل قفل ذاتي.يتم نقل عزم الدوران من خلال مفتاح نهاية الحافة والاحتكاك بين الحافة.
أبعاد التوصيل من نوع اقتران مشترك عالمي من نوع SWP / مم
Nanpi مقاطعة Jude شركة تصنيع معدات النقل ، المحدودة.هي مؤسسة متخصصة في اقتران البحث والإنتاج.كما يمكننا تطوير منتجات جديدة والإنتاج بالجملة.مع خبرة غنية وفريق R&D محترف ومعدات مختلفة في التوصيل ، تتمتع بظروف فائقة لتلبية متطلباتك المختلفة.
منتجات الشركة الرئيسية هي: جميع أنواع أدوات التوصيل الخاصة بصناعة الآلات في جميع أنحاء العالم ، مثل اقتران مرن شعاعي ، اقتران ذو إطارات ، اقتران عالمي ، اقتران تروس الأسطوانة ، اقتران مرن على شكل زهرة البرقوق ، اقتران صلب قديم ، اقتران سلسلة الأسطوانة ، اقتران الحجاب الحاجز ، اقتران عمود التوصيل المرن كم دبوس ، دبوس وتد مرن ، اقتران دبوس وتد مرن ، اقتران عمود المضخة ، إلخ.
تعتمد مفاهيم شركتنا على الجودة وتتطور بشرف.تتميز أداة التوصيل بالجودة العالية والسعر المنخفض ونماذج المنتجات الكاملة ، وستكون شركتنا هي خيارك الأفضل ، ونتطلع إلى التعاون معك.
س 1: هل أنت شركة تجارية أو مصنع؟
ج: نحن مصنع.
Q2: هل تقدمون عينات؟هل هو مجاني أم إضافي؟
ج: نعم ، يمكننا تقديم العينة ولكن ليس مجانًا. في الواقع لدينا مبدأ سعر جيد جدًا ، عند إجراء الطلب بالجملة ، سيتم إرجاع تكلفة العينة إليك.
Q3: ما هي مدة التسليم؟
ج: عادة ما تكون 10-15 يومًا إذا كانت البضاعة في المخزون.أو 7-25 يومًا إذا لم تكن البضاعة في المخزون ، فهي حسب الكمية.
س 4: ما هي مدة الضمان الخاص بك؟
ج: ضماننا هو 12 شهرًا.
س 5: هل لديكم إجراءات فحص للاقتران؟
ج: 100٪ التفتيش الذاتي قبل التعبئة
س 6.ما هو الدفع الخاص بك؟
ج: 1) 100٪ T / T.2) 30٪ مقدما ، والبعض الآخر قبل الشحن.3) L / C Q7: هل يمكنني زيارة المصنع الخاص بك قبل الطلب؟ج: بالتأكيد ، مرحبا بكم في زيارة المصنع.
