| مكان المنشأ | تسانغتشو 、 الصين |
| اسم العلامة التجارية | jude |
| إصدار الشهادات | CE、ISO |
| رقم الموديل | اقتران مطاطي مرن FCL |

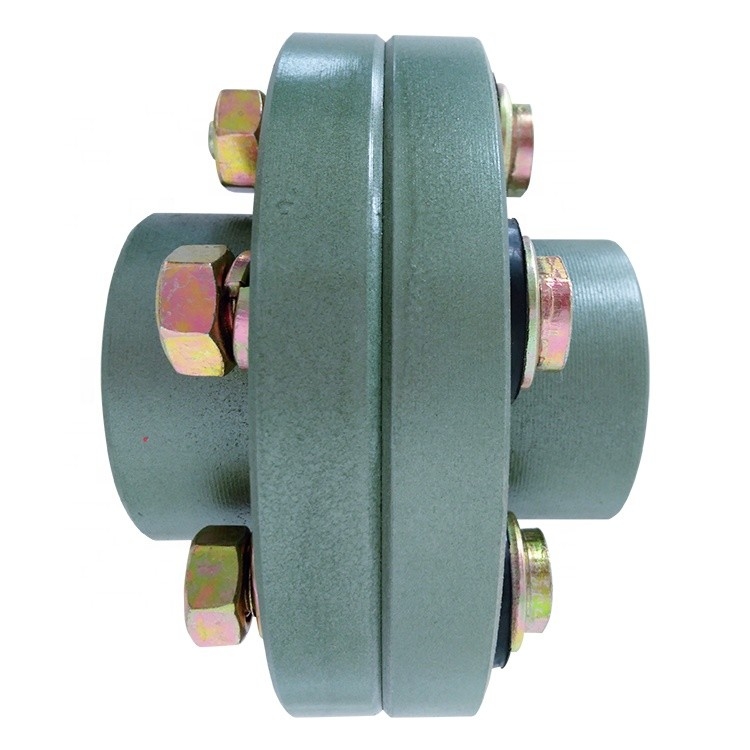

اقتران المطاط المرن FCL بوش اقتران لآلات الغزل والنسيج
تتميز أداة توصيل Pin Bush Coupling بشفة بالإضافة إلى تصميم الترباس المطاطي NBR ، وهي تستخدم على نطاق واسع في العديد من الصناعات مثل المضخات والأنظمة الهيدروليكية والهوائية وما إلى ذلك. تشتهر أداة التوصيل FCL بتصميمها المضغوط ومتانتها بالإضافة إلى سهولة التركيب والصيانة.طالما يتم الاحتفاظ بالإزاحة النسبية بين الأعمدة ضمن التفاوتات المحددة ، ستعمل أداة التوصيل المسامير والأدغال بسلاسة لسنوات قادمة ، مما يقلل من وقت التوقف المطلوب للاستبدال المتكرر والأهم من ذلك توفير التكلفة للمستخدم النهائي.
ميزات اقتران مرن من نوع FCL: امتصاص جيد للاهتزاز ، يمكن أن يجعل حركة العمود النشط تنتقل إلى العمود السلبي بسلاسة.لا يوجد دفع محوري في ناقل الحركة.يسهل التفكيك والتجميع ، طالما تمت إزالة مسمار التوصيل ، يمكن فصل الاتصال بين النشط والمنفعل.إذا كان بالإمكان الاحتفاظ بالإزاحة النسبية للعمودين ضمن النطاق المحدد بعد التثبيت والضبط ، فإن أداة التوصيل سيكون لها أداء مرضي وعمر تشغيل طويل.
لذلك ، يمكن استخدامه على نطاق واسع في مختلف أنظمة أعمدة نقل الطاقة المتوسطة والصغيرة مدفوعة بمحركات كهربائية بأحمال صغيرة ، مثل المخفضات ، وناقلات الحركة ، والمضخات ، وآلات الطباعة والصباغة ، والرافعات ، والرافعات ، والضواغط ، والناقلات ، وآلات النسيج ، والرافعات ، مطحنة الكرة ، إلخ.
| KASIN No. | أ | د | إل | C1 | C2 | ب | F1 | F2 | ن | أ | م | ر | قطع غيار | الأعلى.عزم الدوران | ماكس | غرابة | ذو زوايا - زاوية حادة | انهاء اللعب |
| FCL 100 | 100 | 11 ~ 25 | 35.5 | 42.5 | 42.5 | 67 | 16 | 16 | 4 | 10 | 23 | 3 | # 2 | 29 نيوتن متر | 4000 | 0.1 | 1/6 درجة | ± 2.1 |
| FCL 112 | 112 | 13 ~ 28 | 40 | 50 | 50 | 75 | 16 | 16 | 4 | 10 | 23 | 3 | # 2 | 33 نيوتن متر | 4000 | 0.1 | 1/6 درجة | ± 2.1 |
| FCL 125 | 125 | 13 ~ 32 | 45 | 56 | 50 | 85 | 18 | 18 | 4 | 14 | 32 | 3 | # 3 | 73N.m | 4000 | 0.1 | 1/6 درجة | ± 2.1 |
| FCL 140 | 140 | 13 ~ 38 | 50 | 71 | 63 | 100 | 18 | 18 | 6 | 14 | 32 | 3 | # 3 | 130 نيوتن متر | 4000 | 0.2 | 1/6 درجة | ± 2.1 |
| FCL 160 | 160 | 15 ~ 45 | 56 | 80 | 80 | 115 | 18 | 18 | 8 | 14 | 32 | 3 | # 3 | 200 نيوتن متر | 4000 | 0.2 | 1/6 درجة | ± 2.1 |
| FCL 180 | 180 | 15 ~ 50 | 63 | 90 | 90 | 132 | 18 | 18 | 8 | 14 | 32 | 3 | # 3 | 230 م | 3500 | 0.2 | 1/6 درجة | ± 2.1 |
| FCL 200 | 200 | 21 ~ 56 | 71 | 100 | 100 | 145 | 22.4 | 22.4 | 8 | 20 | 41 | 4 | # 4 | 440 نيوتن متر | 3200 | 0.2 | 1/6 درجة | ± 2.8 |
| FCL 224 | 224 | 21 ~ 63 | 80 | 112 | 112 | 170 | 22.4 | 22.4 | 8 | 20 | 41 | 4 | # 4 | 510 نيوتن متر | 2850 | 0.2 | 1/6 درجة | ± 2.8 |
| FCL 250 | 250 | 25 ~ 71 | 90 | 125 | 125 | 180 | 28 | 28 | 8 | 25 | 51 | 4 | # 5 | 850 نيوتن متر | 2550 | 0.2 | 1/6 درجة | ± 2.8 |
| FCL 280 | 280 | 34 ~ 80 | 100 | 140 | 140 | 200 | 28 | 40 | 8 | 28 | 57 | 4 | # 6 | 1500 نيوتن متر | 2300 | 0.3 | 1/6 درجة | ± 2.8 |
| FCL 315 | 315 | 41 ~ 90 | 112 | 160 | 160 | 236 | 28 | 40 | 10 | 28 | 57 | 4 | # 6 | 2200 نيوتن متر | 2050 | 0.3 | 1/6 درجة | ± 2.8 |
| FCL 355 | 355 | 60 ~ 100 | 125 | 180 | 180 | 260 | 35.5 | 56 | 8 | 35.5 | 72 | 5 | # 8 | 3500 نيوتن متر | 1800 | 0.3 | 1/6 درجة | ± 3.5 |
| FCL 400 | 400 | 60 ~ 110 | 125 | 200 | 200 | 300 | 35.5 | 56 | 10 | 35.5 | 72 | 5 | # 8 | 5000 نيوتن متر | 1600 | 0.3 | 1/6 درجة | ± 3.5 |
| FCL 450 | 450 | 65 ~ 125 | 140 | 224 | 224 | 355 | 35.5 | 56 | 12 | 35.5 | 72 | 5 | # 8 | 7100 نيوتن متر | 1400 | 0.3 | 1/6 درجة | ± 3.5 |
| FCL 560 | 560 | 85 ~ 140 | 160 | 250 | 250 | 450 | 35.5 | 56 | 14 | 35.5 | 72 | 5 | # 8 | 10000 نيوتن متر | 1150 | 0.3 | 1/6 درجة | ± 3.5 |
| FCL 630 | 630 | 95 ~ 160 | 180 | 280 | 280 | 530 | 35.5 | 56 | 18 | 35.5 | 72 | 5 | # 8 | 16000 نيوتن متر | 1000 | 0.3 | 1/6 درجة | ± 3.5 |
Nanpi مقاطعة Jude شركة تصنيع معدات النقل ، المحدودة.هي مؤسسة متخصصة في اقتران البحث والإنتاج.كما يمكننا تطوير منتجات جديدة والإنتاج بالجملة.مع خبرة غنية وفريق R&D محترف ومعدات مختلفة في التوصيل ، تتمتع بظروف فائقة لتلبية متطلباتك المختلفة.
منتجات الشركة الرئيسية هي: جميع أنواع أدوات التوصيل الخاصة بصناعة الآلات في جميع أنحاء العالم ، مثل اقتران مرن شعاعي ، اقتران مُطرَّب ، اقتران عالمي ، اقتران تروس الأسطوانة ، اقتران مرن على شكل زهرة البرقوق ، اقتران صلب قديم ، اقتران سلسلة الأسطوانة ، اقتران الحجاب الحاجز ، اقتران عمود التوصيل المرن كم دبوس ، دبوس وتد مرن ، اقتران دبوس وتد مرن ، اقتران عمود المضخة ، إلخ.
تعتمد مفاهيم شركتنا على الجودة وتتطور بشرف.تتميز أداة التوصيل بالجودة العالية والسعر المنخفض ونماذج المنتجات الكاملة ، وستكون شركتنا هي خيارك الأفضل ، ونتطلع إلى التعاون معك.
