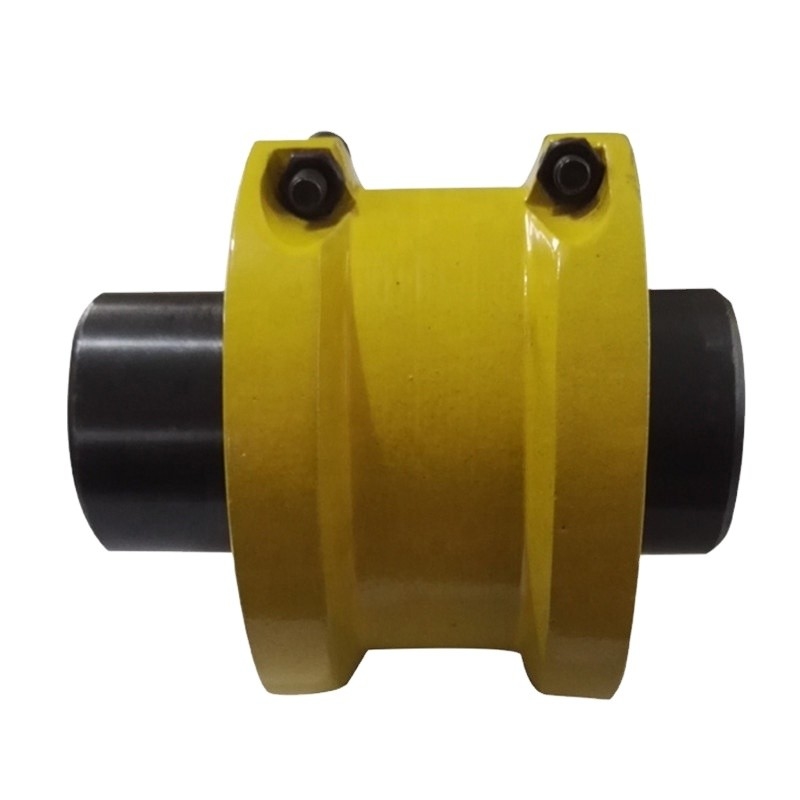

اقتران الشبكة المستدقة
>
|
| مكان المنشأ | تسانغتشو 、 الصين |
| اسم العلامة التجارية | jude |
| إصدار الشهادات | CE、ISO |
يستخدم Grid Coupling على نطاق واسع في التعدين والتعدين والرفع والنقل والبترول والكيماويات والسفن والمنسوجات والصناعات الخفيفة والآلات الزراعية وآلات الطباعة والمضخات والمراوح والضواغط وأدوات الآلات وغيرها من المعدات الميكانيكية ونقل عمود الصناعة.
1.زنبرك السربنتين كعنصر مرن ، والمرونة القوية في نفس الوقت ، يحسن بشكل كبير من عزم دوران اقتران الشبكة ، ويستخدم على نطاق واسع في الآلات الثقيلة والآلات العامة. لديه قدرة جيدة على التعويض في المحوري والشعاعي والزاوية
2-كفاءة نقل عالية ، ابدأ بالسلامة.كفاءة نقل تصل إلى 99.47٪ ، وسعة التحميل الزائد لوقت قصير هي ضعف عزم الدوران المقدر ، وسلامة التشغيل.
3 هيكل بسيط ، تجميع وتفكيك مناسبين ، عمر خدمة طويل
4. التخميد تأثير جيد لتجنب الرنين.
| بحجم | عزم الدوران Tn KN.m | السرعة (ن) ص / دقيقة | ضجر | الطول L | الطول الإجمالي L0 | L2 | د | D1 | ر | الوزن كجم | حقن الزيت بالكيلو جرام | الإزاحة المسموح بها | ||
| شعاعي y | محوري x | الزاوي أ | ||||||||||||
| شبيبة 1 | 0.045 | 4500 | 18-22 | 47 | 97 | 66 | 95 | - | 3 | 1.91 | 0.027 | 0.15 | ± 0.3 | 0.076 |
| شبيبة 2 | 0.14 | 4500 | 22-35 | 47 | 97 | 68 | 105 | - | 3 | 2.59 | 0.041 | 0.15 | ± 0.3 | 0.076 |
| شبيبة 3 | 0.224 | 4500 | 25-42 | 50 | 103 | 70 | 115 | - | 3 | 3.36 | 0.054 | 0.15 | ± 0.3 | 0.076 |
| شبيبة 4 | 0.4 | 4500 | 32-60 | 60 | 123 | 80 | 130 | - | 3 | 5.45 | 0.068 | 0.2 | ± 0.3 | 0.1 |
| شبيبة 5 | 0.63 | 4350 | 40-56 | 63 | 129 | 92 | 150 | - | 3 | 7.26 | 0.086 | 0.2 | ± 0.3 | 0.127 |
| شبيبة 6 | 0.9 | 4125 | 48-65 | 76 | 155 | 95 | 160 | - | 3 | 10.4 | 0.113 | 0.2 | ± 0.3 | 0.127 |
| شبيبة 7 | 1.8 | 3600 | 55-80 | 89 | 181 | 116 | 190 | - | 3 | 17.7 | 0.172 | 0.2 | ± 0.3 | 0.15 |
| شبيبة 8 | 3.15 | 3600 | 65-95 | 98 | 199 | 122 | 210 | - | 3 | 25.4 | 0.254 | 0.2 | ± 0.3 | 0.18 |
| شبيبة 9 | 5.6 | 2440 | 75-110 | 120 | 245 | 155 | 250 | - | 5 | 42.2 | 0.426 | 0.25 | ± 0.5 | 0.2 |
| شبيبة 10 | 8 | 2250 | 85-120 | 127 | 259 | 162 | 270 | - | 5 | 54.5 | 0.508 | 0.25 | ± 0.5 | 0.23 |
| شبيبة 11 | 12.5 | 2025 | 90-140 | 149 | 304 | 192 | 310 | - | 6 | 81.3 | 0.735 | 0.28 | ± 0.6 | 0.25 |
| شبيبة 12 | 18 | 1800 | 110-170 | 162 | 330 | 195 | 346 | - | 6 | 121 | 0.908 | 0.28 | ± 0.6 | 0.3 |
| شبيبة 13 | 25 | 1650 | 120-200 | 184 | 374 | 201 | 384 | - | 6 | 178 | 1.135 | 0.28 | ± 0.6 | 0.33 |
| شبيبة 14 | 35.5 | 1500 | 140-200 | 183 | 372 | 271 | 450 | 391 | 6 | 234 | 1.952 | 0.3 | ± 0.6 | 0.4 |
| شبيبة 15 | 50 | 1350 | 160-240 | 198 | 402 | 279 | 500 | 431 | 6 | 317 | 2.815 | 0.3 | ± 0.6 | 0.45 |
| شبيبة 16 | 63 | 1225 | 180-280 | 216 | 438 | 304 | 566 | 487 | 6 | 448 | 3.496 | 0.3 | ± 0.6 | 0.5 |
| شبيبة 17 | 90 | 1100 | 200-300 | 239 | 484 | 322 | 630 | 555 | 6 | 620 | 3.76 | 0.38 | ± 0.6 | 0.56 |
| شبيبة 18 | 125 | 1050 | 240-320 | 260 | 526 | 356 | 675 | 608 | 6 | 776 | 4.4 | 0.38 | ± 0.6 | 0.6 |
| شبيبة 19 | 160 | 900 | 280-360 | 280 | 566 | 355 | 756 | 660 | 6 | 1058 | 5.63 | 0.38 | ± 1.3 | 0.68 |
| شبيبة 20 | 224 | 820 | 300-380 | 305 | 623 | 432 | 845 | 751 | 13 | 1426 | 10.5 | 0.46 | ± 1.3 | 0.74 |
| شبيبة 21 | 315 | 730 | 320-420 | 325 | 663 | 490 | 920 | 822 | 13 | 1787 | 16.1 | 0.46 | ± 1.3 | 0.8 |
| شبيبة 22 | 400 | 680 | 340-450 | 345 | 703 | 546 | 1000 | 905 | 13 | 2269 | 24.1 | 0.48 | ± 1.3 | 0.89 |
| شبيبة 23 | 500 | 630 | 360-480 | 368 | 749 | 648 | 1087 | - | 13 | 2951 | 33.8 | 0.48 | ± 1.3 | 0.96 |
| شبيبة 24 | 630 | 580 | 400-460 | 401 | 815 | 698 | 1180 | - | 13 | 3836 | 50.2 | 0.5 | ± 1.3 | 1.07 |
| شبيبة 25 | 800 | 540 | 420-500 | 432 | 877 | 762 | 1260 | - | 13 | 4686 | 67.2 | 0.5 | ± 1.3 | 1.77 |
Nanpi مقاطعة Jude شركة تصنيع معدات النقل ، المحدودة.هي مؤسسة متخصصة في اقتران البحث والإنتاج.كما يمكننا تطوير منتجات جديدة والإنتاج بالجملة.مع خبرة غنية وفريق R&D محترف ومعدات مختلفة في التوصيل ، تتمتع بظروف فائقة لتلبية متطلباتك المختلفة.
منتجات الشركة الرئيسية هي: جميع أنواع أدوات التوصيل الخاصة بصناعة الآلات في جميع أنحاء العالم ، مثل اقتران مرن شعاعي ، اقتران ذو إطارات ، اقتران عالمي ، اقتران تروس الأسطوانة ، اقتران مرن على شكل زهرة البرقوق ، اقتران صلب قديم ، اقتران سلسلة الأسطوانة ، اقتران الحجاب الحاجز ، اقتران عمود التوصيل المرن كم دبوس ، دبوس وتد مرن ، اقتران دبوس وتد مرن ، اقتران عمود المضخة ، إلخ.
تعتمد مفاهيم شركتنا على الجودة وتتطور بشرف.تتميز أداة التوصيل بالجودة العالية والسعر المنخفض ونماذج المنتجات الكاملة ، وستكون شركتنا هي خيارك الأفضل ، ونتطلع إلى التعاون معك.
س 1: هل أنت شركة تجارية أو مصنع؟
ج: نحن مصنع.
Q2: هل تقدمون عينات؟هل هو مجاني أم إضافي؟
ج: نعم ، يمكننا تقديم العينة ولكن ليس مجانًا. في الواقع لدينا مبدأ سعر جيد جدًا ، عند إجراء الطلب بالجملة ، سيتم إرجاع تكلفة العينة إليك.
Q3: ما هي مدة التسليم؟
ج: عادة ما تكون 10-15 يومًا إذا كانت البضاعة في المخزون.أو 7-25 يومًا إذا لم تكن البضاعة في المخزون ، فهي حسب الكمية.
س 4: ما هي مدة الضمان الخاص بك؟
ج: ضماننا هو 12 شهرًا.
س 5: هل لديكم إجراءات فحص للاقتران؟
ج: 100٪ التفتيش الذاتي قبل التعبئة
س 6.ما هو الدفع الخاص بك؟
ج: 1) 100٪ T / T.2) 30٪ مقدما ، والبعض الآخر قبل الشحن.3) L / C Q7: هل يمكنني زيارة المصنع الخاص بك قبل الطلب؟ج: بالتأكيد ، مرحبا بكم في زيارة المصنع.
