اقتران الشبكة المستدقة
>
|
| مكان المنشأ | تسانغتشو 、 الصين |
| اسم العلامة التجارية | jude |
| إصدار الشهادات | CE、ISO |
| رقم الموديل | شبيبة |

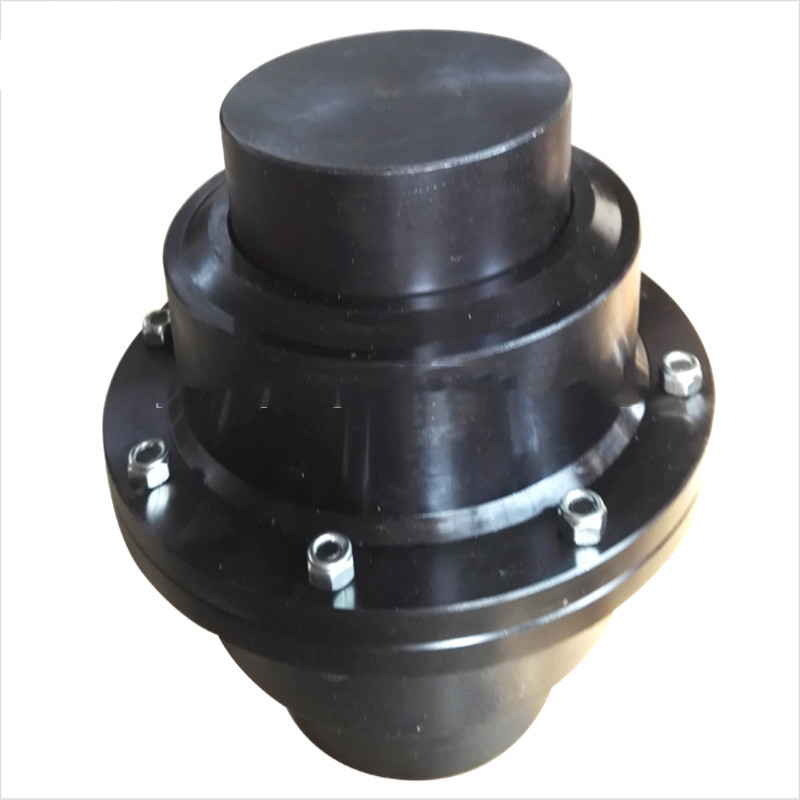

JSB 45 # الصلب تفتق الشبكة اقتران ثعبان الربيع اقتران معدني مرن JSB نوع اقتران تصاعد محوري
اقتران JSB Snake Spring Grid يسمى "JB / T coupling".على عكس وصلات JS serpentine ، يتم تثبيتها في اتجاه أفقي ويتم تثبيت وصلات زنبركية من نوع JSB بشكل عمودي.
اقتران JSB Snake Spring Grid مناسب لظروف العمل مثل درجة الحرارة والرطوبة والماء والبخار والغبار والرمل والزيت والحمض والقلويات ووسط التآكل والمحلول الملحي والإشعاع وما إلى ذلك.بالنسبة لجودة العمل في درجات الحرارة العالية ، ودرجات الحرارة المنخفضة ، والزيت ، والوسط الحمضي والقلوي ، فهي ليست مناسبة للاقتران المرن مع المطاط العام كمواد عنصر مرنة.يجب اختيار أداة التوصيل المرنة المعدنية المرنة ، مثل اقتران الحجاب الحاجز والاقتران الزنبركي الثعباني.
يتم تطبيق JSB Snake Spring Grid Coupling بشكل أساسي على الكسارة ، والحركة الترددية ذات الكرنك ، ومخفض السرعة ، والتعدين ، والتعدين ، والرافعة وغيرها من المعدات ، وعمود القيادة الذي يربط بين محورين ، وطاقة عالية ، مع إزاحة معينة وتعويض التخميد النسبي والتخزين المؤقت الأداء ، درجة حرارة العمل -30 درجة ~ + 150 درجة مئوية ، انتقال عزم الدوران الاسمي 45 ~ 800000 نيوتن متر.
|
| بحجم | عزم الدوران Tn KN.m | السرعة (ن) ص / دقيقة | ضجر | الطول L | الطول الإجمالي L0 | L2 | L3 | د | ر | الوزن كجم | حقن الزيت بالكيلو جرام | الإزاحة المسموح بها | ||
| شعاعي y | محوري x | الزاوي أ | ||||||||||||
| JSB1 | 0.045 | 6000 | 18-28 | 47 | 97 | 48 | 24 | 112 | 3 | 2 | 0.027 | 0.15 | ± 0.3 | 0.076 |
| JSB2 | 0.14 | 6000 | 22-35 | 47 | 97 | 48 | 25 | 122 | 3 | 2.6 | 0.048 | 0.15 | ± 0.3 | 0.076 |
| JSB3 | 0.224 | 6000 | 25-42 | 50 | 103 | 51 | 26 | 130 | 3 | 3.4 | 0.054 | 0.15 | ± 0.3 | 0.076 |
| JSB4 | 0.4 | 6000 | 32-50 | 60 | 123 | 61 | 31 | 149 | 3 | 5.5 | 0.068 | 0.2 | ± 0.3 | 0.1 |
| JSB5 | 0.63 | 6000 | 40-56 | 63 | 129 | 64 | 32 | 163 | 3 | 7.3 | 0.086 | 0.2 | ± 0.3 | 0.127 |
| JSB6 | 0.9 | 5500 | 48-65 | 76 | 155 | 67 | 34 | 174 | 3 | 10 | 0.113 | 0.2 | ± 0.3 | 0.127 |
| JSB7 | 1.8 | 4750 | 55-80 | 89 | 181 | 89 | 44 | 200 | 3 | 18 | 0.172 | 0.2 | ± 0.3 | 0.15 |
| JSB8 | 3.15 | 4000 | 65-95 | 98 | 199 | 96 | 47 | 233 | 3 | 26 | 0.254 | 0.2 | ± 0.3 | 0.18 |
| JSB9 | 5.6 | 3250 | 75-110 | 120 | 245 | 121 | 60 | 268 | 6 | 42 | 0.427 | 0.25 | ± 0.5 | 0.2 |
| JSB10 | 8 | 3000 | 80-120 | 127 | 259 | 124 | 63 | 287 | 6 | 55 | 0.508 | 0.25 | ± 0.5 | 0.23 |
| JSB11 | 12.5 | 2700 | 90-140 | 149 | 304 | 143 | 74 | 320 | 6 | 82 | 0.735 | 0.28 | ± 0.5 | 0.25 |
| JSB12 | 18 | 2400 | 110-170 | 162 | 330 | 146 | 75 | 379 | 6 | 123 | 0.908 | 0.28 | ± 0.5 | 0.3 |
| JSB13 | 25 | 2200 | 120-200 | 184 | 374 | 156 | 78 | 411 | 6 | 180 | 1.135 | 0.28 | ± 0.5 | 0.33 |
| JSB14 | 35.5 | 2000 | 140-200 | 183 | 372 | 204 | 107 | 476 | 6 | 230 | 1.952 | 0.3 | ± 0.5 | 0.4 |
| JSB15 | 50 | 1750 | 160-240 | 216 | 438 | 216 | 115 | 533 | 6 | 322 | 2.815 | 0.3 | ± 0.5 | 0.45 |
| JSB16 | 63 | 1600 | 180-260 | 216 | 438 | 226 | 120 | 584 | 6 | 449 | 3.496 | 0.3 | ± 0.5 | 0.5 |
