| مكان المنشأ | تسانغتشو 、 الصين |
| اسم العلامة التجارية | jude |
| إصدار الشهادات | CE、ISO |

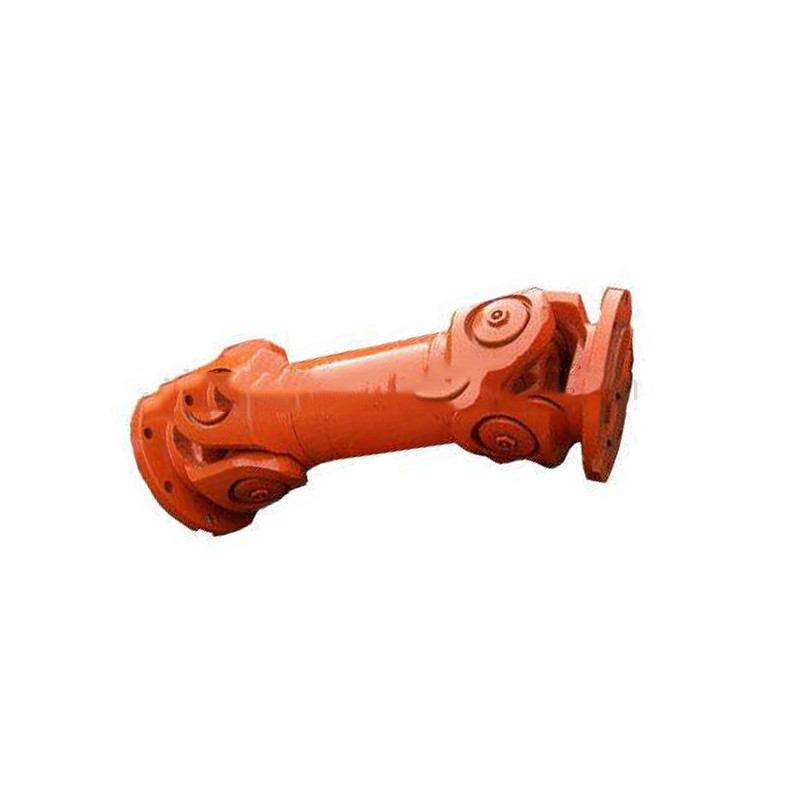

نوع SWP D (نوع قصير غير قابل للسحب) يستخدم Cross Cardan Shaft Coupling خصائص آليته ، بحيث لا يكون العمودان على نفس المحور ، ويمكن تدوير العمودين المتصلين بشكل مستمر بشرط الزاوية المضمنة بين المحاور ، والأرضية عزم الدوران والحركة.
السمة المشتركة لـ Cardan Shaft Coupling هي أن مقدار التعويض الزاوي كبير ، والزاوية بين محورين لأنواع هيكلية مختلفة من Cardan Shaft Coupling بشكل عام بين ≤5 ° -45 °.أكبر ميزة في Cardan Shaft Coupling هي أنها تتمتع بقدرة تعويض زاوي كبيرة ، وهيكل مضغوط ، وناقل حركة.مقدار واتجاه الإزاحة النسبية للمحورين.عندما يكون من الصعب الحفاظ على العمودين في محاذاة صارمة بعد التثبيت والضبط ، أو عندما ينتج عن العمودين إزاحة نسبية إضافية كبيرة أثناء عملية التشغيل ، يجب اختيار أداة التوصيل المرنة.على سبيل المثال ، عندما يكون الإزاحة الشعاعية كبيرة ، يمكن تحديد أداة التوصيل المنزلق ، ويمكن اختيار اقتران عمود كاردان للتوصيل بإزاحة زاويّة كبيرة أو بعمودين متقاطعين.أداء اقتران وبيئة العمل.
أدوات التوصيل التي لا تتطلب تزييتًا ، وعادة ما تكون مصنوعة من عناصر معدنية ، يمكن مقارنتها بالوصلات التي تتطلب تزييتًا ، والتي يكون أداؤها عرضة لدرجة الكمال في التزييت وقد تلوث البيئة.تعتبر أدوات التوصيل التي تحتوي على مكونات غير معدنية مثل المطاط حساسة لدرجة الحرارة والوسائط المسببة للتآكل والضوء القوي ، وهي عرضة للشيخوخة.
| نموذج | القطر التكتيكي | عزم الدوران الاسمي | فاتيك | دوران المحور | تمتد | لمين | بحجم | القصور الذاتي الدوراني | وزن | ||||||||||
| د | تينيسي | عزم الدوران | β | الطول | مم | كجم م 2 | كلغ | ||||||||||||
| مم | kN · م | تف | (°) | LS | |||||||||||||||
| kN · م | مم | D1 | د 2 | د 3 | م | اختصار الثاني | ك | ر | ز | لمين | زيادة | لمين | زيادة | ||||||
| شبيبة 11 | H7 | ب | 100 ملم | 100 ملم | |||||||||||||||
| h9 | |||||||||||||||||||
| SWC180BF | 180 | 20 | 10 | ≤25 | 100 | 810 | 155 | 105 | 114 | 110 | 8-17 | 17 | 5 | 24 | 7 | 0.267 | 0.007 | 80 | 2.8 |
| SWC200BF | 200 | 32 | 16 | ≤15 | 110 | 860 | 170 | 120 | 127 | 135 | 8-17 | 19 | 5 | 28 | 8 | 0.505 | 0.013 | 109 | 3.6 |
| SWC225BF | 225 | 40 | 20 | ≤15 | 140 | 920 | 196 | 135 | 152 | 120 | 8-17 | 20 | 5 | 32 | 9 | 0.788 | 0.0234 | 138 | 4.9 |
| SWC250BF | 250 | 63 | 31.5 | ≤15 | 140 | 1035 | 218 | 150 | 168 | 140 | 8-19 | 25 | 6 | 40 | 12.5 | 1.445 | 0.0277 | 196 | 5.3 |
| SWC285BF | 285 | 90 | 45 | ≤15 | 140 | 1190 | 245 | 170 | 194 | 160 | 8-21 | 27 | 7 | 40 | 15 | 2.873 | 0.051 | 295 | 6.3 |
| SWC315BF | 315 | 125 | 63 | ≤15 | 140 | 1315 | 280 | 185 | 219 | 180 | 10-23 | 32 | 8 | 40 | 15 | 5.094 | 0.795 | 428 | 8 |
| SWC350BF | 350 | 180 | 90 | ≤15 | 150 | 1410 | 310 | 210 | 267 | 194 | 10-23 | 35 | 8 | 50 | 16 | 9.195 | 0.2219 | 932 | 15 |
| SWC390BF | 390 | 250 | 125 | ≤15 | 170 | 1590 | 345 | 235 | 267 | 215 | 10-25 | 40 | 8 | 70 | 18 | 16.62 | 0.2219 | 817 | 15 |
| SWC440BF | 440 | 355 | 180 | ≤15 | 190 | 1875 | 390 | 255 | 325 | 260 | 16-28 | 42 | 10 | 80 | 20 | 28.24 | 0.4744 | 1290 | 21.7 |
| SWC490BF | 490 | 500 | 250 | ≤15 | 190 | 1985 | 435 | 275 | 325 | 270 | 16-31 | 47 | 12 | 90 | 22.5 | 46.33 | 0.4744 | 1631 | 21.7 |
| SWC550BF | 550 | 710 | 355 | ≤15 | 240 | 2300 | 492 | 320 | 426 | 305 | 16-31 | 50 | 12 | 100 | 22.5 | 86.98 | 1.357 | 2567 | 34 |
| SWC620BF | 620 | 1000 | 500 | ≤15 | 240 | 2500 | 555 | 380 | 426 | 340 | 16-38 | 55 | 12 | 100 | 25 | 147.5 | 1.375 | 3267 | 34 |
|
مواصفات كبيرة
تفاصيل التغليف: صندوق خشبي أو حسب الطلب
وقت التسليم: 10-15 يوم عمل
Nanpi مقاطعة Jude شركة تصنيع معدات النقل ، المحدودة.هي مؤسسة متخصصة في اقتران البحث والإنتاج.كما يمكننا تطوير منتجات جديدة والإنتاج بالجملة.مع خبرة غنية وفريق R&D محترف ومعدات مختلفة في التوصيل ، تتمتع بظروف فائقة لتلبية متطلباتك المختلفة.
منتجات الشركة الرئيسية هي: جميع أنواع أدوات التوصيل الخاصة بصناعة الآلات في جميع أنحاء العالم ، مثل اقتران مرن شعاعي ، اقتران ذو إطارات ، اقتران عالمي ، اقتران تروس الأسطوانة ، اقتران مرن على شكل زهرة البرقوق ، اقتران صلب قديم ، اقتران سلسلة الأسطوانة ، اقتران الحجاب الحاجز ، اقتران عمود التوصيل المرن كم دبوس ، دبوس وتد مرن ، اقتران دبوس وتد مرن ، اقتران عمود المضخة ، إلخ.
تعتمد مفاهيم شركتنا على الجودة وتتطور بشرف.تتميز أداة التوصيل بالجودة العالية والسعر المنخفض ونماذج المنتجات الكاملة ، وستكون شركتنا هي خيارك الأفضل ، ونتطلع إلى التعاون معك.
اتصل بنا في اي وقت
