اقتران الإطارات المرنة
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | Purple Horn |
| إصدار الشهادات | CE、ISO |

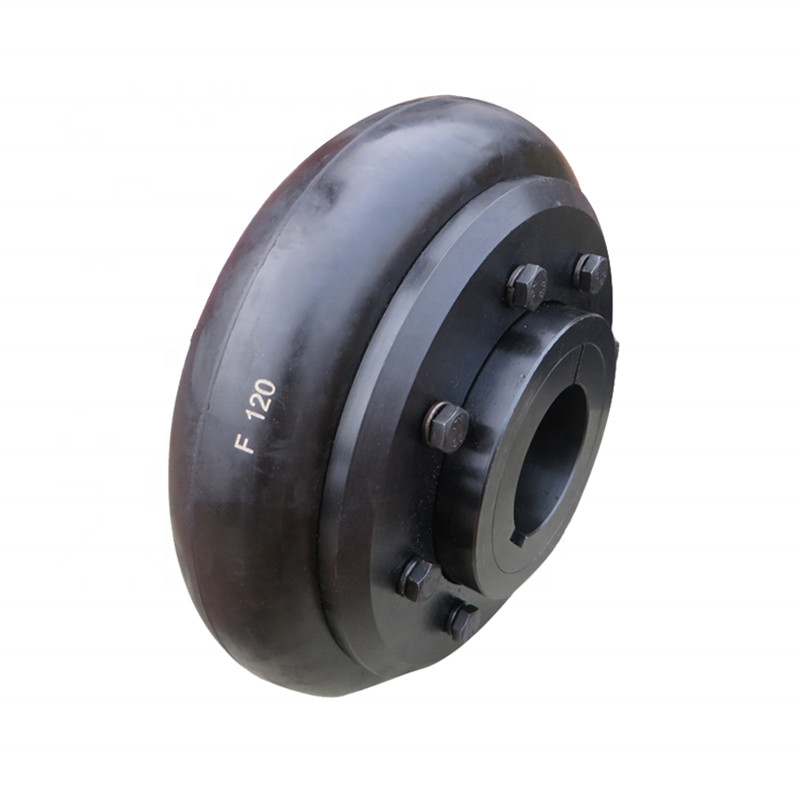

اقتران الإطارات من النوع F
اقتران نوع الإطار مقسم إلى نوعين: نوع محدب ونوع مقعر.ينقسم النوع المحدب إلى ثلاثة أنواع: نوع هيكلي متكامل ونوع متكامل منزوع العظم ونوع قطع نصف قطري.
يتم ربط الجزء الداخلي من حلقة الإطارات بالهيكل العظمي الفولاذي بطريقة الفلكنة ، ويتم لحام الجوز بفتحة الترباس في الهيكل العظمي.
ميزة:
عند التجميع ، يتم توصيل البراغي بحواف نصفي التوصيل ، ويتولد الاحتكاك عن طريق الاحتكاك بين الإطار ووجه نهاية الحافة بواسطة مسامير الربط ، ويحدث تشوه القص الالتوائي عندما تعمل حلقة الإطار ، لذلك فإن اقتران الإطارات يتمتع بمرونة عالية ، ويمكنه تعويض الإزاحة النسبية للعمودين ، ولديه تخميد جيد ، وله هيكل بسيط ، ولا يحتاج إلى التشحيم والتجميع والتفكيك والصيانة.
| بحجم | يكتب | بوش لا | إل | ه | أ | ج | د | F | س | وزن | ||
| صلب | صلب | |||||||||||
| مم | بوصة | |||||||||||
| F40 | ب | —— | 30 | 1 1/8 بوصة | 33 | 22 | 104 | 82 | —— | —— | —— | 11 |
| F | 1008 | 25 | 1 بوصة | |||||||||
| ح | 1008 | 25 | 1 بوصة | |||||||||
| F50 | ب | —— | 38 | 1 1/2 " | 45 | 32 | 133 | 100 | 79 | —— | —— | 12.5 |
| F | 1210 | 32 | 1 1/4 بوصة | 38 | 25 | |||||||
| ح | 1210 | 32 | 1 1/4 بوصة | |||||||||
| F60 | ب | —— | 45 | 1 3/4 بوصة | 55 | 38 | 165 | 125 | 70 | —— | —— | 16.5 |
| F | 1610 | 42 | 1 5/8 " | 42 | 25 | 103 | ||||||
| ح | 1610 | 42 | 1 5/8 " | |||||||||
| F70 | ب | —— | 50 | 2 بوصة | 47 | 35 | 187 | 142 | 80 | 50 | 13 | 11.5 |
| F | 2012 | 50 | 2 بوصة | 44 | 32 | |||||||
| ح | 1610 | 42 | 1 5/8 " | 37 | 25 | |||||||
| F80 | ب | —— | 60 | 2 3/8 " | 55 | 42 | 211 | 165 | 98 | 54 | 16 | 12.5 |
| F | 2517 | 60 | 2 1/2 بوصة | 58 | 45 | |||||||
| ح | 2012 | 50 | 2 بوصة | 45 | 32 | |||||||
| F90 | ب | —— | 75 | 3 " | 63.5 | 49 | 235 | 188 | 108 | 60 | 16 | 13.5 |
| F | 2517 | 60 | 2 1/2 بوصة | 58.5 | 45 | |||||||
| ح | 2517 | 60 | 2 1/2 بوصة | |||||||||
| F100 | ب | —— | 80 | 3 1/8 بوصة | 70.5 | 56 | 254 | 216 | 120 | 62 | 16 | 13.5 |
| F | 3020 | 75 | 3 " | 64.5 | 51 | 125 | ||||||
| ح | 2517 | 60 | 2 1/2 بوصة | 58.5 | 45 | 113 | ||||||
| F110 | ب | —— | 90 | 3 1/2 بوصة | 75.5 | 63 | 279 | 233 | 128 | 62 | 16 | 12.5 |
| F | 3020 | 75 | 3 " | 63.5 | 51 | 134 | ||||||
| ح | 3020 | 75 | 3 " | |||||||||
| F120 | ب | —— | 100 | 4 بوصة | 84.5 | 70 | 314 | 264 | 140 | 67 | 16 | 14.5 |
| F | 3525 | 100 | 4 بوصة | 79.5 | 65 | 144 | ||||||
| ح | 3020 | 75 | 3 " | 65.5 | 51 | |||||||
| F140 | ب | —— | 125 | 5 " | 110.5 | 94 | 359 | 311 | 178 | 73 | 17 | 16 |
| F | 3525 | 100 | 4 بوصة | 81.5 | 65 | |||||||
| ح | 3525 | 100 | 4 بوصة | |||||||||
| F160 | ب | —— | 140 | 5 1/2 بوصة | 117 | 120 | 402 | 345 | 187 | 78 | 19 | 15 |
| F | 4030 | 115 | 4 1/2 بوصة | 92 | 77 | 197 | ||||||
| ح | 4030 | 115 | 4 1/2 بوصة | |||||||||
| F180 | ب | —— | 150 | 6 بوصة | 137 | 114 | 470 | 394 | 205 | 94 | 19 | 23 |
| F | 4535 | 125 | 5 " | 112 | 89 | |||||||
| ح | 4535 | 125 | 5 " | |||||||||
| F200 | ب | —— | 150 | 6 بوصة | 138 | 114 | 508 | 429 | 205 | 103 | 19 | 24 |
| F | 4535 | 125 | 5 " | 113 | 89 | |||||||
| ح | 4535 | 125 | 5 " | |||||||||
| F220 | ب | —— | 160 | 6 1/4 بوصة | 154.5 | 127 | 562 | 474 | 223 | 118 | 20 | 27.5 |
| F | 5040 | 125 | 5 " | 129.5 | 102 | |||||||
| ح | 5040 | 125 | 5 " | |||||||||
| F250 | ب | —— | 190 | 7 1/2 بوصة | 161.5 | 132 | 628 | 532 | 254 | 125 | 20 | 29.5 |
Nanpi مقاطعة Jude شركة تصنيع معدات النقل ، المحدودة.هي مؤسسة متخصصة في اقتران البحث والإنتاج.كما يمكننا تطوير منتجات جديدة والإنتاج بالجملة.مع خبرة غنية وفريق R&D محترف ومعدات مختلفة في التوصيل ، تتمتع بظروف فائقة لتلبية متطلباتك المختلفة.
منتجات الشركة الرئيسية هي: جميع أنواع أدوات التوصيل الخاصة بصناعة الآلات في جميع أنحاء العالم ، مثل اقتران مرن شعاعي ، اقتران ذو إطارات ، اقتران عالمي ، اقتران تروس الأسطوانة ، اقتران مرن على شكل زهرة البرقوق ، اقتران صلب قديم ، اقتران سلسلة الأسطوانة ، اقتران الحجاب الحاجز ، اقتران عمود التوصيل المرن كم دبوس ، دبوس وتد مرن ، اقتران دبوس وتد مرن ، اقتران عمود المضخة ، إلخ.
تعتمد مفاهيم شركتنا على الجودة وتتطور بشرف.تتميز أداة التوصيل بالجودة العالية والسعر المنخفض ونماذج المنتجات الكاملة ، وستكون شركتنا هي خيارك الأفضل ، ونتطلع إلى التعاون معك.
