| مكان المنشأ | تسانغتشو 、 الصين |
| اسم العلامة التجارية | jude |
| إصدار الشهادات | CE、ISO |
ميزة التصميم- اقتران الإطارات المرنة
1. صالمكونات الأخيرة (الإطارات) والمعدن المصنوع كليًا عن طريق الفلكنة ،
توصيل نصف قارنة التوصيل مباشرة بواسطة البراغي عند التثبيت.
2.المرونة ، التخميد الكبير ، التعويض الكبير
3.تصميم بسيط وسهل التجميع ويمكن استبدال الإطارات بدون تحريك
نصف إقتران.
4.العيب ، سيتم إحضار قوة محورية كبيرة على النهاية المدفوعة مثل
استدارة الزاوية المتزايدة.
ميزة اقتران رمح الإطارات المطاطية:
1. من السهل الحفاظ عليها ، يمكن التثبيتبدون أي أدوات
2. يمكن أن تقوم بعزم دوران عالية
3. هل لديك عازلة جيدة.
4. المرونة ، التخميد الكبير ، جرعة تعويض كبيرة.
| نموذج | عزم الدوران تينيسي ن م |
الأعلى.عزم الدوران | السرعة الدورانية [ن] ص / دقيقة |
قطر رمح | طول ثقب رمح | د | ب | وزن كلغ |
لحظة القصور الذاتي / كغ · م 2 |
|
| J ، J1 | ص | |||||||||
| د | إل | |||||||||
| 1 | 10 | 31.5 | 5000 | 11-18 | 22-30 | 25-42 | 80 | 20 | 0.7 | 0.0003 |
| 2 | 25 | 80 | 5000 | 14-22 | 27-38 | 32-52 | 100 | 26 | 1.2 | 0.0008 |
| 3 | 63 | 180 | 4500 | 18-25 | 30-44 | 42-62 | 120 | 32 | 1.8 | 0.0022 |
| 4 | 100 | 315 | 4300 | 20-30 | 38-60 | 52-82 | 140 | 38 | 3.0 | 0.0044 |
| 5 | 160 | 500 | 4000 | 24-35 | 38-60 | 52-82 | 160 | 45 | 4.6 | 0.0084 |
| 6 | 250 | 710 | 3600 | 28-40 | 44-84 | 62-112 | 180 | 50 | 7.1 | 0.0164 |
| 7 | 315 | 900 | 3200 | 32-48 | 60-84 | 82-112 | 200 | 56 | 10.9 | 0.0290 |
| 8 | 400 | 1250 | 3000 | 38-50 | 60-84 | 82-112 | 220 | 63 | 13.0 | 0.0448 |
| 9 | 630 | 1800 | 2800 | 42-60 | 84-107 | 112-142 | 250 | 71 | 20.0 | 0.0898 |
| 10 | 800 | 2240 | 2400 | 45-70 | 84-107 | 112-142 | 280 | 80 | 30.6 | 0.1596 |
| 11 | 1000 | 2500 | 2100 | 50-75 | 84-107 | 112-142 | 320 | 90 | 39 | 0.2792 |
| 12 | 1600 | 4000 | 2000 | 55-85 | 84-132 | 112-172 | 360 | 100 | 59 | 0.5356 |
| 13 | 2500 | 6300 | 1800 | 63-95 | 107-132 | 142-172 | 400 | 110 | 81 | 0.8960 |
| 14 | 4000 | 10000 | 1600 | 75-110 | 107-167 | 142-212 | 480 | 130 | 145 | 2.2616 |
| 15 | 6300 | 14000 | 1200 | 85-125 | 132-167 | 172-212 | 560 | 150 | 222 | 4.6456 |
| 16 | 10000 | 20000 | 1000 | 100-140 | 167-202 | 212-252 | 630 | 180 | 302 | 8.0924 |
| 17 | 16000 | 31500 | 900 | 120-160 | 167-242 | 212-302 | 750 | 210 | 561 | 20.0176 |
|

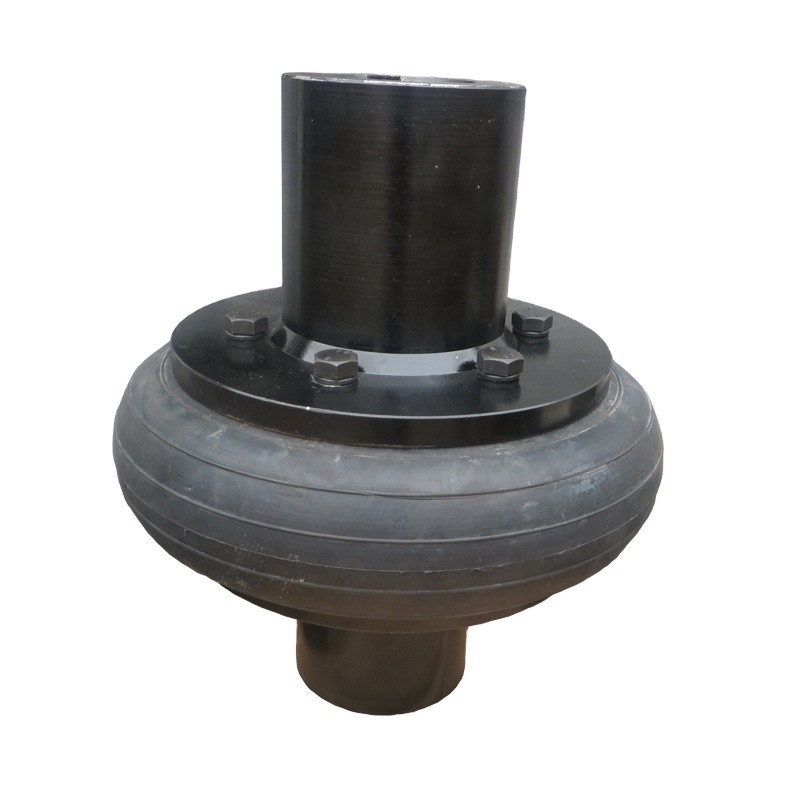

مقدمة من اقتران الإطارات المطاطية من مارتن
Martin Rubber Shaft Tire Coupling عبارة عن اقتران مرن مع أداء عالٍ ، نظرًا للعنصر المرن كجسم إطار كامل ، فإن اقتران الإطارات يتميز بتخميد جيد للصدمات وأداء تعويض تعويض عمود الدوران ، ويمتص التجميع والتفكيك الممتازين والمريحين ، بدون تزييت ، سهولة الصيانة والعمر الطويل والمزايا الأخرى.
درجة حرارة العمل من اقتران الإطارات -20 ~ 80 درجة مئوية ، ونقل عزم الدوران 10 ~ 20000 نيوتن متر ،
اقتران الإطارات ، مناسب للغبار الرطب والصدمات والاهتزاز وعكس بيئة العمل المتغيرة والمتكررة.
طلب
عملية موحدة (كتل صغيرة مدفوعة) أي مضخات / محركات هيدروليكية ، مراوح طرد مركزي.
عملية موحدة (كتل مدفوعة متوسطة) مثل مضخات المكبس المحورية ، الخلاطات ، المنافيخ ، الناقلات ، الضواغط اللولبية
التشغيل غير المنتظم (الكتل ذات الدفع المتوسط) مثل آلات التقطيع ، والمولدات ، ومصانع الورق ، والناقلات ، وآلات الغزل ، والرافعات
عملية غير موحدة (كتل متوسطة القيادة مع مخزون خفيف) ، مثل أجهزة الطرد المركزي ، ومضخات الضغط ، وناقلات السلسلة ، وخلاطات الخرسانة ، والتلفريك
التشغيل غير المنتظم (الكتل الثقيلة ذات المخزون الكبير) مثل مضخات المكبس ، والقاذفات ، والمكابس ، وآلات الحفر الدوارة ، وطواحين المطرقة
عملية غير منتظمة (كتل ثقيلة مدفوعة بصدمة شديدة) أي ضواغط ترددية ،
كسارات الحجر
