اقتران الفك المرن
>
|
|
| مكان المنشأ | تسانغتشو 、 الصين |
| اسم العلامة التجارية | jude |
| إصدار الشهادات | CE、ISO |
| رقم الموديل | GE Rotex |

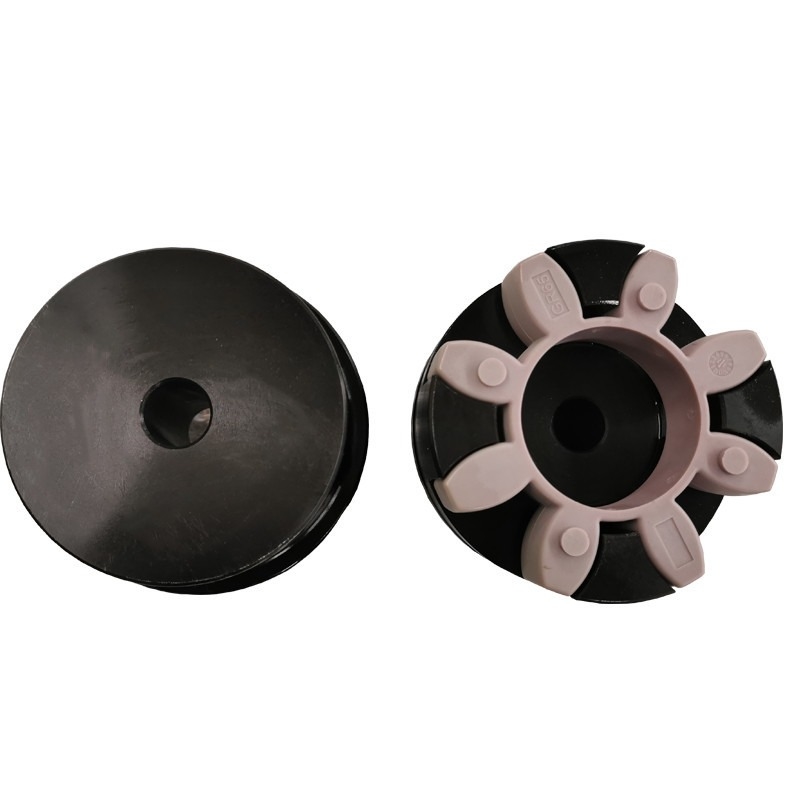

اقتران الفك المرن XL GE Rotex ، نفس النوع من اقتران Rotex 98 A Spider Purple Spider Coupling
الميزات والمزايا
يمكن استخدام أدوات التوصيل ذات الفك المنحني في العديد من التطبيقات وتكون بمثابة
اقتران لجميع الأغراض.يسمح التصميم الأساسي للفك المنحني بعزم دوران أعلى
القدرة في تصميم مضغوط.السن المنحنية لديها منطقة تلامس أكبر
يمنحها قدرة عزم دوران عالية ، ويقلل من ضغط الحافة.سوف تستوعب
اختلال محاذاة المحور المحوري والقطري والزاوي.
يتم إنتاج المحاور من مجموعة متنوعة من المواد بما في ذلك: الألمنيوم والحديد الرمادي ،
الفولاذ والفولاذ المقاوم للصدأ.تتوفر عناصر العنكبوت في مختلف مقاييس التحمل
خيارات في Urethane & Hytrel.يمكن للعناكب أداء واجبها العادي
دورة إلى دورات الخدمة الشاقة التي تشمل تحميل الصدمات ويمكن أن تقلل الاهتزازات الالتوائية في النظام.
مواصفات المنتج
1.تصميم من ثلاث قطع
2.لا حاجة للتزييت
3.مقياس التحمل المتغير
4.عناصر يوريتان
5.لا يوجد تلامس بين المعدن والمعدن
6.سعات عزم دوران عالية
7.مواد المحور المتغيرة
| بحجم | يكتب | عزم الدوران Tn (نانومتر) | السرعة القصوى [ن] (ص / دقيقة) | ثقب رمح DIA di dz | طول الثقب L | د | د: | د | ه | س | لحظة القصور الذاتي (كجم - م 2) | الوزن (كجم) |
| GS19 | XL1 | 34 | 19000 | 6-19-24 | 25 | 40 | 32 | 40 | 16 | 2 | 0.0008 | 0.328 |
| GS24 | XL2 | 120 | 14000 | 8-24-28 | 30 | 55 | 40 | 55 | 18 | 2 | 0.0003 | 0.66 |
| GS28 | XL3 | 320 | 11800 | 10-28-38 | 35 | 65 | 48 | 65 | 20 | 2.5 | 0.0007 | 1.16 |
| GS38 | XL4 | 650 | 9500 | 12-38-45 | 45 | 80 | 66 | 78 | 24 | 3 | 0.002 | 2.27 |
| GS42 | XL5 | 900 | 8000 | 14-42-55 | 50 | 98 | 75 | 94 | 26 | 3 | 0.005 | 3.57 |
| GS48 | XL6 | 1050 | 7100 | 1548-60 | 56 | 105 | 85 | 104 | 28 | 3.5 | 0.008 | 4.80 |
| GS55 | XL7 | 1250 | 6300 | 20-55-70 | 65 | 120 | 98 | 118 | 30 | 4 | 0.016 | 7.37 |
| GS65 | XL8 | 1280 | 5600 | 22 ~ 65-75 | 75 | 135 | 115 | 134 | 35 | 4.5 | 0.031 | 10.89 |
| GS75 | XL9 | 2930 | 4750 | 30-75-90 | 85 | 160 | 135 | 158 | 40 | 5 | 0.068 | 17.73 |
| GS90 | XL10 | 7200 | 3750 | 40-90-100 | 100 | 200 | 160 | 180 | 45 | 5.5 | 0.159 | 29.60 |
| GS100 | XL11 | 9900 | 3350 | 50-100-110 | 110 | 225 | 180 | 200 | 50 | 6 | 0.277 | 41 |
| GS110 | XL12 | 12000 | 3000 | 60-110-125 | 120 | 255 | 200 | 230 | 55 | 6.5 | 0.51 | 58.6 |
| XL13 | 15000 | 2650 | 60-125-145 | 140 | 290 | 230 | 265 | 60 | 7 | 1 | 88.4 | |
| XL14 | 22000 | 2360 | 60-140-165 | 155 | 320 | 255 | 300 | 65 | 7.5 | 17 | 120.6 | |
| XL15 | 30000 | 2000 | 80-160-190 | 175 | 370 | 290 | 345 | 75 | 9 | 3.35 | 179.1 | |
| XL16 | 35000 | 1800 | 85-180-220 | 195 | 420 | 325 | 400 | 85 | 10.5 | 6.37 | 261.0 |
