| مكان المنشأ | تسانغتشو 、 الصين |
| اسم العلامة التجارية | jude |
| إصدار الشهادات | CE、ISO |
| رقم الموديل | LMZ |

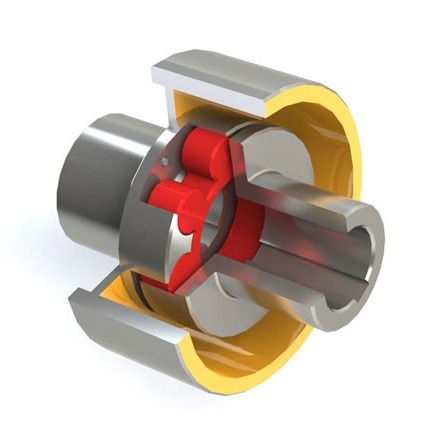

مقدمة من اقتران البرقوق المتكامل المرن LMZ-II / MLL-II مع عجلة الفرامل
إن اقتران البرقوق المرن المتكامل مع عجلة الفرامل LMZ-II / MLL-II يتكون أساسًا من سنين محدبتين ، يتشابكان عن كثب ويتعرضان لبثق شعاعي لنقل عزم الدوران.عندما يكون للمحورين إزاحة نسبية ، يكون للعنصر المرن تشوه مرن مقابل ، والذي يلعب دور تعويض تلقائي.
يتميز اقتران البرقوق المتكامل المرن LMZ-II / MLL-II بعجلة الفرامل بالخصائص التالية:
(1) العمل مستقر وموثوق ، وله أداء جيد في التخميد والعزل الكهربائي والعزل.
(2) الهيكل بسيط ، والحجم الشعاعي صغير ، والوزن خفيف ، ولحظة القصور الذاتي صغيرة.إنها مناسبة للمناسبات ذات السرعة المتوسطة والعالية.
(3) لديها قدرة تعويض محوري وشعاعي وزاوي كبيرة.
(4) عنصر مرن من مادة البولي يوريثين عالية القوة مقاوم للاهتراء ، وقدرة تحمل ، وعمر خدمة طويل ، وآمن وموثوق.
(5) أداة التوصيل لا تحتاج إلى تزييت ، وأعمال الصيانة أقل ، ويمكن أن تعمل بشكل مستمر من أجل أ وقت طويل.
|
LMZ- أنا |
LMZ-II |
| نموذج | عزم الدوران الاسمي Tn Nm | سرعة عالية (ن) ص / دقيقة | قطر الفتحة d1 d2 | طول الفتحة مم | التوصية L0 | د 0 | ب | د | معظم الوزن كجم | ||
| إل | L التوصية | LMZ- أنا | LMZ-II | ||||||||
| LMZ5-I-160 | 250 | 4750 | 25-45 | 44-112 | 50 | 127 | 188.5 | 160 | 70 | 105 | 9 |
| LMZ5-II-160 | 10 | ||||||||||
| LMZ5-I-200 | 250 | 3800 | 25-45 | 44-112 | 50 | 127 | 203.5 | 200 | 85 | 105 | 10 |
| LMZ5-II-200 | 14 | ||||||||||
| LMZ6-I-200 | 400 | 3800 | 30-48 | 60-112 | 55 | 143 | 215 | 200 | 85 | 125 | 14 |
| LMZ6-II-200 | 17 | ||||||||||
| LMZ7-I-200 | 630 | 3800 | 35-56 | 60-112 | 60 | 159 | 227 | 200 | 85 | 145 | 17 |
| LMZ7-II-200 | 22 | ||||||||||
| LMZ7-I-250 | 630 | 3050 | 35-56 | 60-112 | 60 | 159 | 257 | 250 | 105 | 145 | 22 |
| LMZ7-II-250 | 27 | ||||||||||
| LMZ8-I-250 | 1120 | 3050 | 45-65 | 84-142 | 70 | 181 | 270 | 250 | 105 | 170 | 27 |
| LMZ8-II-250 | 32 | ||||||||||
| LMZ8-I-315 | 1120 | 2400 | 45-65 | 84-142 | 70 | 181 | 300 | 315 | 135 | 170 | 35 |
| LMZ8-II-315 | 40 | ||||||||||
| LMZ9-I-315 | 1800 | 2400 | 50-80 | 84-142 | 80 | 208 | 319 | 215 | 135 | 200 | 48 |
| LMZ9-II-315 | 56 | ||||||||||
| LMZ9-I-400 | 1800 | 1900 | 50-80 | 84-142 | 80 | 208 | 354 | 400 | 170 | 200 | 62 |
| LMZ9-II-400 | 76 | ||||||||||
| LMZ10-I-400 | 2800 | 1900 | 60-100 | 107-172 | 90 | 230 | 369 | 400 | 170 | 230 | 84 |
| LMZ10-II-400 | 94 | ||||||||||
| LMZ10-I-500 | 2800 | 1500 | 60-100 | 107-172 | 90 | 230 | 423 | 500 | 210 | 230 | 110 |
| LMZ10-II-500 | 140 | ||||||||||
| LMZ11-I-500 | 4500 | 1500 | 70-120 | 107-172 | 100 | 260 | 448 | 500 | 210 | 260 | 134 |
| LMZ11-II-500 | 182 | ||||||||||
| LMZ12-I-630 | 6300 | 1200 | 80-130 | 132-252 | 115 | 297 | 523 | 630 | 265 | 300 | 200 |
| LMZ12-II-630 | 255 | ||||||||||
| LMZ13-I-710 | 11200 | 1050 | 90-150 | 132-252 | 125 | 323 | 583 | 710 | 300 | 260 | 215 |
| LMZ13-II-710 | 300 | ||||||||||
| LMZ14-I-800 | 12500 | 950 | 100-160 | 167-302 | 135 | 333 | 633 | 800 | 340 | 400 | 300 |
| LMZ14-II-800 | 330 | ||||||||||
ملحوظة: 1. يتم استخدام قطر الفتحة المحورية لفتحة عمود الدوران من النوع Z ، ولا يقتصر اقتران نصف عجلة الفرامل
2. وزن الطاولة هو الوزن الأقصى للمقرنة
Nanpi مقاطعة Jude شركة تصنيع معدات النقل ، المحدودة.هي مؤسسة متخصصة في اقتران البحث والإنتاج.كما يمكننا تطوير منتجات جديدة والإنتاج بالجملة.مع خبرة غنية وفريق R&D محترف ومعدات مختلفة في التوصيل ، تتمتع بظروف فائقة لتلبية متطلباتك المختلفة.
منتجات الشركة الرئيسية هي: جميع أنواع أدوات التوصيل الخاصة بصناعة الآلات في جميع أنحاء العالم ، مثل اقتران مرن شعاعي ، اقتران ذو إطارات ، اقتران عالمي ، اقتران تروس الأسطوانة ، اقتران مرن على شكل زهرة البرقوق ، اقتران صلب قديم ، اقتران سلسلة الأسطوانة ، اقتران الحجاب الحاجز ، اقتران عمود التوصيل المرن كم دبوس ، دبوس وتد مرن ، اقتران دبوس وتد مرن ، اقتران عمود المضخة ، إلخ.
تعتمد مفاهيم شركتنا على الجودة وتتطور بشرف.تتميز أداة التوصيل بالجودة العالية والسعر المنخفض ونماذج المنتجات الكاملة ، وستكون شركتنا هي خيارك الأفضل ، ونتطلع إلى التعاون معك.
س 1: هل أنت شركة تجارية أو مصنع؟
ج: نحن مصنع.
Q2: هل تقدمون عينات؟هل هو مجاني أم إضافي؟
ج: نعم ، يمكننا تقديم العينة ولكن ليس مجانًا. في الواقع لدينا مبدأ سعر جيد جدًا ، عند إجراء الطلب بالجملة ، سيتم إرجاع تكلفة العينة إليك.
Q3: ما هي مدة التسليم؟
ج: عادة ما تكون 10-15 يومًا إذا كانت البضاعة في المخزون.أو 7-25 يومًا إذا لم تكن البضاعة في المخزون ، فهي حسب الكمية.
س 4: ما هي مدة الضمان الخاص بك؟
ج: ضماننا هو 12 شهرًا.
س 5: هل لديكم إجراءات فحص للاقتران؟
ج: 100٪ التفتيش الذاتي قبل التعبئة
س 6.ما هو الدفع الخاص بك؟
ج: 1) 100٪ T / T.2) 30٪ مقدما ، والبعض الآخر قبل الشحن.3) L / C Q7: هل يمكنني زيارة المصنع الخاص بك قبل الطلب؟ج: بالتأكيد ، مرحبا بكم في زيارة المصنع.
