| مكان المنشأ | تسانغتشو 、 الصين |
| اسم العلامة التجارية | jude |
| إصدار الشهادات | CE、ISO |
| رقم الموديل | AFN |

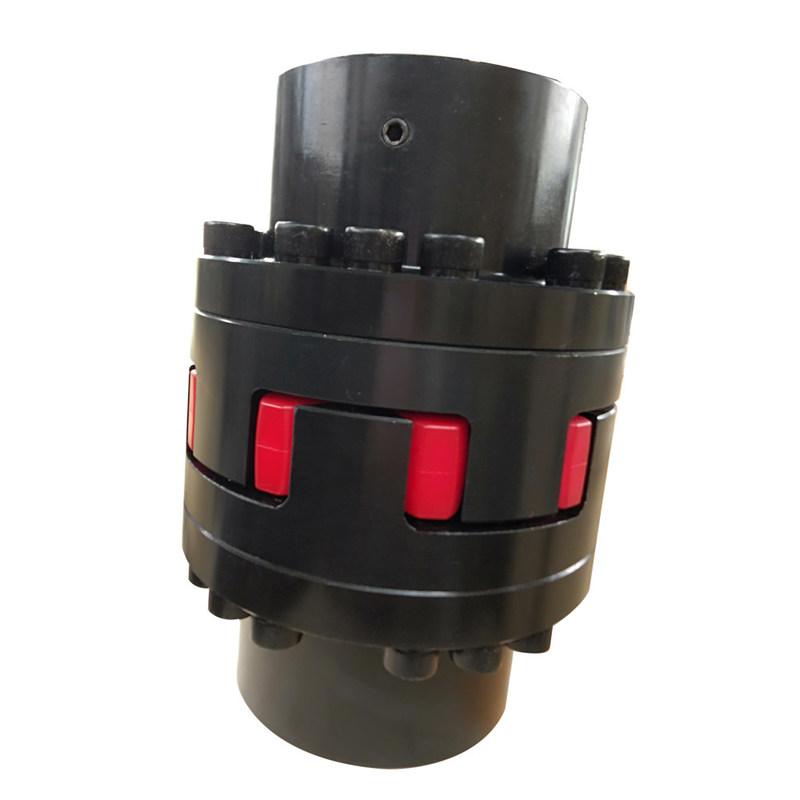

ROTEX AFN عبارة عن اقتران من المطاط الصناعي المرن الالتوائي كنوع ذو شفة مزدوجة ومناسب بشكل خاص للتطبيقات في الهندسة الثقيلة.يتميز تصميم AFN لوصلة المطاط المطاطية ROTEX بنوع الشفة المزدوجة الذي يسمح بالتجميع الشعاعي وتفكيك اقتران العمود أو المطاط الصناعي دون إزاحة جانب القيادة أو جانب القيادة.
محور شفة الوصلة الفكية المرنة الالتوائية كنوع شفة ROTEX AFN مصنوع من الفولاذ وشفة القيادة مصنوعة من الفولاذ.الميزات اقتران من المطاط الصناعي المرن وآمن من التعطل / اقتران الفك نوع شفة مزدوجة للهندسة الثقيلة يمكن استبدال العنكبوت أثناء التركيب دون تفكيك محرك القيادة أو الماكينة المدارة Spider قابل للفك قطريًا ، وسهل الخدمة
| نوع تصميم شفة مزدوجة AFN | |||||||||||||
| بحجم | الأعلى.الانتهاء من التجويف d1 | الأبعاد [مم] | البراغي | ||||||||||
| DH | مدافع | د | L2 | L3 | ه | ه 1 | س | ب | إل | م × ل | ض | ||
| 24 | 27 | 55 | 36 | 27 | 30 | 30.50 | 18 | 33 | 2 | 14 | 94 | M5 × 16 | 8 |
| 28 | 30 | 65 | 42 | 30 | 35 | 35.5 | 20 | 39 | 2.5 | 15 | 110 | M6 × 20 | 8 |
| 38 | 38 | 80 | 52 | 38 | 45 | 45.5 | 24 | 43 | 3 | 18 | 134 | M8 × 22 | 8 |
| 42 | 45 | 95 | 62 | 46 | 50 | 51 | 26 | 48 | 3 | 20 | 150 | M8 × 25 | 12 |
| 48 | 50 | 105 | 70 | 51 | 56 | 57 | 28 | 50 | 3.5 | 21 | 164 | M8 × 25 | 12 |
| 55 | 60 | 120 | 80 | 60 | 65 | 66 | 30 | 60 | 4 | 22 | 192 | M10 × 30 | 8 |
| 65 | 70 | 135 | 94 | 68 | 75 | 76 | 35 | 65 | 4.5 | 26 | 217 | M10 × 30 | 12 |
| 75 | 80 | 160 | 108 | 80 | 85 | 86.5 | 40 | 75 | 5 | 30 | 248 | M12 × 40 | 15 |
| 90 | 105 | 200 | 142 | 100 | 100 | 101.5 | 45 | 82 | 5.5 | 34 | 285 | M16 × 40 | 15 |
| 100 | 115 | 225 | 158 | 113 | 110 | 111.5 | 50 | 97 | 3 | 38 | 320 | M16 × 50 | 15 |
| 110 | 130 | 255 | 178 | 127 | 120 | 122 | 55 | 103 | 3.5 | 42 | 347 | M20 × 50 | 15 |
| 125 | 150 | 290 | 206 | 147 | 140 | 142 | 60 | 116 | 7 | 46 | 400 | M20 × 60 | 15 |
| 140 | 170 | 320 | 235 | 165 | 155 | 157.5 | 65 | 128 | 7.5 | 50 | 443 | M20 × 60 | 15 |
| 160 | 200 | 370 | 270 | 190 | 175 | 177.5 | 75 | 146 | 9 | 57 | 501 | M24 × 70 | 15 |
| 180 | 230 | 420 | 315 | 220 | 195 | 198 | 85 | 159 | 10.5 | 64 | 555 | M24 × 80 | 18 |
Nanpi مقاطعة Jude شركة تصنيع معدات النقل ، المحدودة.هي مؤسسة متخصصة في اقتران البحث والإنتاج.كما يمكننا تطوير منتجات جديدة والإنتاج بالجملة.مع خبرة غنية وفريق R&D محترف ومعدات مختلفة في التوصيل ، تتمتع بظروف فائقة لتلبية متطلباتك المختلفة.
منتجات الشركة الرئيسية هي: جميع أنواع أدوات التوصيل الخاصة بصناعة الآلات في جميع أنحاء العالم ، مثل اقتران مرن شعاعي ، اقتران ذو إطارات ، اقتران عالمي ، اقتران تروس الأسطوانة ، اقتران مرن على شكل زهرة البرقوق ، اقتران صلب قديم ، اقتران سلسلة الأسطوانة ، اقتران الحجاب الحاجز ، اقتران عمود التوصيل المرن كم دبوس ، دبوس وتد مرن ، اقتران دبوس وتد مرن ، اقتران عمود المضخة ، إلخ.
تعتمد مفاهيم شركتنا على الجودة وتتطور بشرف.تتميز أداة التوصيل بالجودة العالية والسعر المنخفض ونماذج المنتجات الكاملة ، وستكون شركتنا هي خيارك الأفضل ، ونتطلع إلى التعاون معك.
س 1: هل أنت شركة تجارية أو مصنع؟
ج: نحن مصنع.
Q2: هل تقدمون عينات؟هل هو مجاني أم إضافي؟
ج: نعم ، يمكننا تقديم العينة ولكن ليس مجانًا. في الواقع لدينا مبدأ سعر جيد جدًا ، عند إجراء الطلب بالجملة ، سيتم إرجاع تكلفة العينة إليك.
Q3: ما هي مدة التسليم؟
ج: عادة ما تكون 10-15 يومًا إذا كانت البضاعة في المخزون.أو 7-25 يومًا إذا لم تكن البضاعة في المخزون ، فهي حسب الكمية.
س 4: ما هي مدة الضمان الخاص بك؟
ج: ضماننا هو 12 شهرًا.
س 5: هل لديكم إجراءات فحص للاقتران؟
ج: 100٪ التفتيش الذاتي قبل التعبئة
س 6.ما هو الدفع الخاص بك؟
ج: 1) 100٪ T / T.2) 30٪ مقدما ، والبعض الآخر قبل الشحن.3) L / C Q7: هل يمكنني زيارة المصنع الخاص بك قبل الطلب؟ج: بالتأكيد ، مرحبا بكم في زيارة المصنع.
