| مكان المنشأ | تسانغتشو 、 الصين |
| اسم العلامة التجارية | jude |
| إصدار الشهادات | CE、ISO |
| رقم الموديل | FCL |
تتمثل وظيفة أداة التوصيل المرنة في نقل عزم الدوران من عمود إلى آخر ، وهي تستخدم بالكامل بشكل خاص في حالة حدوث اختلال محدود في المحاذاة وأيضًا لامتصاص أحمال الصدمات.

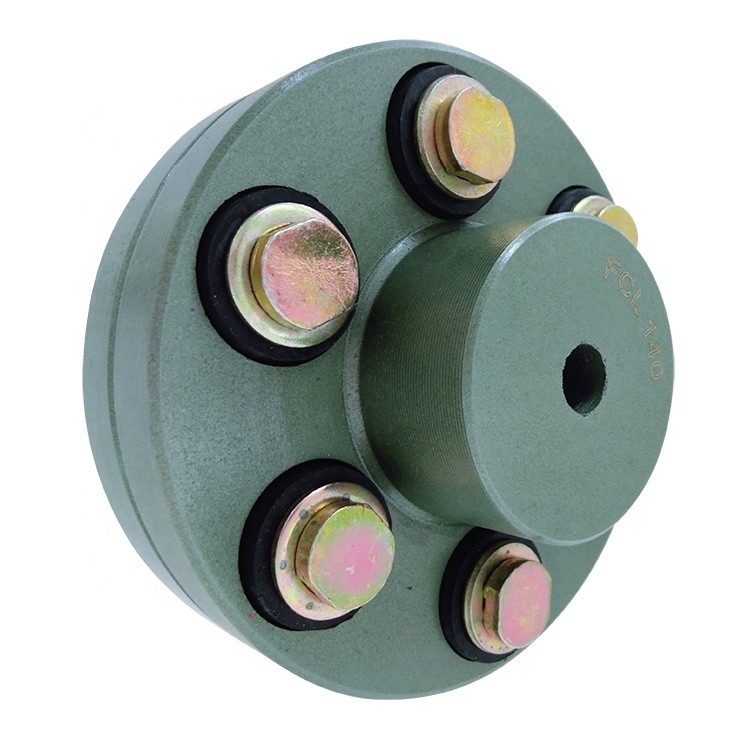

الوصلة المرنة من نوع بوش FCL من نوع المحرك المبطن.ينقل عزم الدوران من خلال براغي فولاذية عالية الشد إلى شات إدخال الماكينة.مركبات المطاط عالية التطور عبارة عن شجيرات لامتصاص الأحمال.الاهتزازات الالتوائية والاختلالات الطفيفة.
بسيطة ومضغوطة في البناء ، فإن الوصلة قادرة على نقل عزم دوران عالي بسرعات قصوى.يتم تصنيع الفلنجات من الحديد الزهر ، وهذا النوع من أدوات التوصيل يسمح بالقيادة في أي اتجاه ولا يتطلب تزييتًا أو تعديلًا بعد التركيب.يظل العمل المرن غير متأثر بالمياه والغبار والظروف الجوية.يجب أولاً محاذاة الآلات التي سيتم ربطها بوصلات مرنة بأقصى دقة ممكنة.ستتعامل سعة أداة التوصيل بعد ذلك مع الاختلالات التي تحدث بسبب التغيرات في درجة الحرارة أو تحميل العمود الثقيل.سيؤدي وضع أسس الماكينة من تآكل المحمل أيضًا إلى فرض تحميل إضافي على أداة التوصيل ، ويمكن أن تحدث أي من هذه الظروف أو جميعها بمجرد اقتران الماكينات.يتم ملل الفلنجات لتلائم المتطلبات وقد تخضع للمواصفات القياسية البريطانية ، ما لم ينص على خلاف ذلك.يمكن أيضًا تزويدهم بالحد الأدنى من التجويف المُدرج للسماح بالقطع في الموقع.
| يكتب | الانفعال الاقصى | السرعة القصوى | د | D1 | د 1 | إل | ج | نانومتر | وزن |
| نانومتر | ص / دقيقة | كلغ | |||||||
| FCL90 | 4 | 4000 | 90 | 35.5 | 11 | 28 | 3 | 4-م 8 × 50 | 1.7 |
| FCL100 | 10 | 4000 | 100 | 40 | 11 | 35.5 | 3 | 4-M10 × 56 | 2.3 |
| FCL112 | 16 | 4000 | 112 | 45 | 13 | 40 | 3 | 4-M10 × 56 | 2.8 |
| FCL125 | 25 | 4000 | 125 | 50 | 13 | 45 | 3 | 4-M12 × 64 | 4 |
| FCL140 | 50 | 4000 | 140 | 63 | 13 | 50 | 3 | 6-م 12 × 64 | 5.4 |
| FCL160 | 110 | 4000 | 160 | 80 | 15 | 56 | 3 | 8-م 12 × 64 | 8 |
| FCL180 | 157 | 3500 | 180 | 90 | 15 | 63 | 3 | 8-م 12 × 64 | 10.5 |
| FCL200 | 245 | 3200 | 200 | 100 | 21 | 71 | 4 | 8-م 20 × 85 | 16.2 |
| FCL224 | 392 | 2850 | 224 | 112 | 21 | 80 | 4 | 8-م 20 × 85 | 21.3 |
| FCL220 | 618 | 2550 | 250 | 125 | 25 | 90 | 4 | 8-م 24 × 110 | 31.6 |
| FCL280 | 980 | 2300 | 280 | 140 | 34 | 100 | 4 | 8-م 24 × 116 | 44 |
| FCL315 | 1568 | 2050 | 315 | 160 | 41 | 112 | 4 | 10-م 24 × 116 | 57.7 |
| FCL355 | 2450 | 1800 | 355 | 180 | 60 | 125 | 5 | 8-م 30 × 50 | 89.5 |
| FCL400 | 3920 | 1600 | 400 | 200 | 60 | 125 | 5 | 10-م 30 × 150 | 113 |
| FCL450 | 6174 | 1400 | 450 | 224 | 65 | 140 | 5 | 12-م 30 × 150 | 145 |
| FCL560 | 9800 | 1150 | 560 | 250 | 85 | 160 | 5 | 14-م 30 × 150 | 229 |
| FCL630 | 15680 | 1000 | 630 | 280 | 95 | 180 | 5 | 18-م 30 × 150 | 296 |
