| مكان المنشأ | تسانغتشو 、 الصين |
| اسم العلامة التجارية | jude |
| إصدار الشهادات | CE、ISO |
| رقم الموديل | FCL |

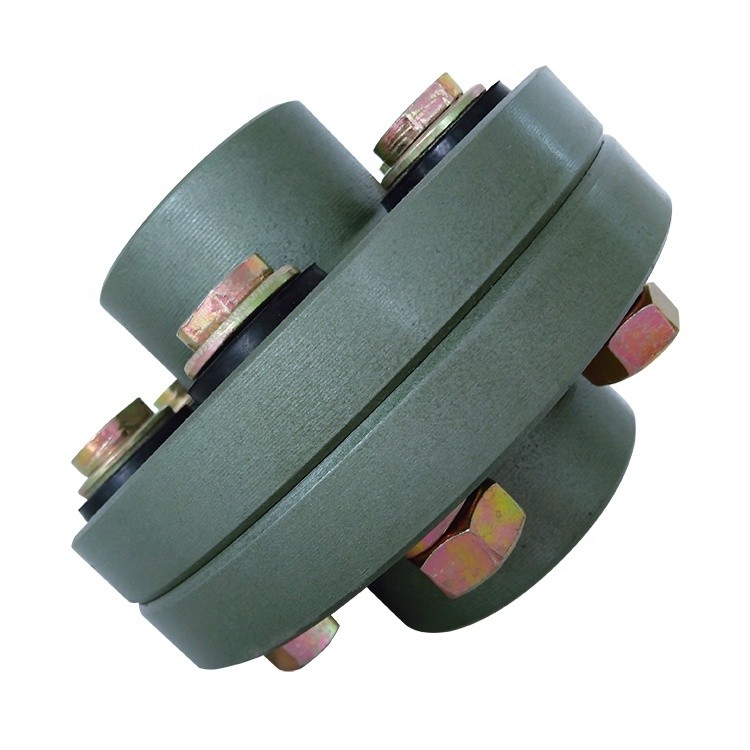

تستخدم الوصلات المرنة نموذج FCL على نطاق واسع لتصميمها المضغوط وسهولة التركيب والصيانة المريحة وصغر الحجم والوزن الخفيف. الحياة. لذلك يتم طلبها بشكل كبير في أنظمة نقل الطاقة المتوسطة والثانوية التي يتم تشغيلها بواسطة المحركات ، مثل مخفضات السرعة ، والرافعات ، والضواغط ، والناقلات ، وآلات الغزل والنسيج ، وطواحين الكرة.
الإزاحة النسبية المسموح بها:
الإزاحة الشعاعية: 0.2 ~ 0.6 مم
إزاحة الزاوية: 0 ° 30 ′ ~ 1 ° 30
| يكتب | الانفعال الاقصى | السرعة القصوى | د | D1 | د 2 | إل | ج | نانومتر | وزن |
| نانومتر | ر / دقيقة | كلغ | |||||||
| FCL90 | 4 | 4000 | 90 | 36 | 11 | 28 | 3 | 4-M8 * 50 | 1.8 |
| FCL100 | 10 | 4000 | 100 | 40 | 11 | 35.5 | 3 | 4-M10 * 56 | 2.3 |
| FCL112 | 16 | 4000 | 112 | 46 | 13 | 40 | 3 | 4-M10 * 56 | 3 |
| FCL125 | 25 | 4000 | 125 | 50 | 13 | 45 | 3 | 4-M12 * 64 | 4 |
| FCL140 | 50 | 4000 | 140 | 65 | 13 | 50 | 3 | 6-M12 * 64 | 5.5 |
| FCL160 | 110 | 4000 | 160 | 80 | 15 | 56 | 3 | 8-M12 * 64 | 8 |
| FCL180 | 157 | 3500 | 180 | 90 | 15 | 63 | 3 | 8-M12 * 64 | 10.5 |
| FCL200 | 245 | 3200 | 200 | 100 | 21 | 71 | 4 | 8-M20 * 85 | 16.2 |
| FCL224 | 392 | 2850 | 224 | 115 | 21 | 80 | 4 | 8-M20 * 85 | 22 |
| FCL250 | 618 | 2550 | 250 | 135 | 25 | 90 | 4 | 8-M24 * 100 | 32 |
| FCL280 | 980 | 2300 | 280 | 140 | 34 | 100 | 4 | 8-M24 * 116 | 44 |
| FCL315 | 1568 | 2050 | 315 | 160 | 41 | 112 | 4 | 10-M24 * 116 | 58 |
| FCL355 | 2450 | 1800 | 355 | 180 | 60 | 125 | 5 | 8-M30 * 150 | 90 |
| FCL400 | 3920 | 1600 | 400 | 200 | 60 | 125 | 5 | 10-M30 * 150 | 113 |
| FCL450 | 6174 | 1400 | 450 | 224 | 65 | 140 | 5 | 12-M30 * 150 | 145 |
| FCL560 | 9800 | 1150 | 560 | 250 | 85 | 160 | 5 | 14-M30 * 150 | 229 |
| FCL630 | 15680 | 1000 | 630 | 280 | 95 | 180 | 5 | 18-M30 * 150 | 296 |
