| مكان المنشأ | تسانغتشو 、 الصين |
| اسم العلامة التجارية | jude |
| إصدار الشهادات | CE、ISO |
| رقم الموديل | HLL |

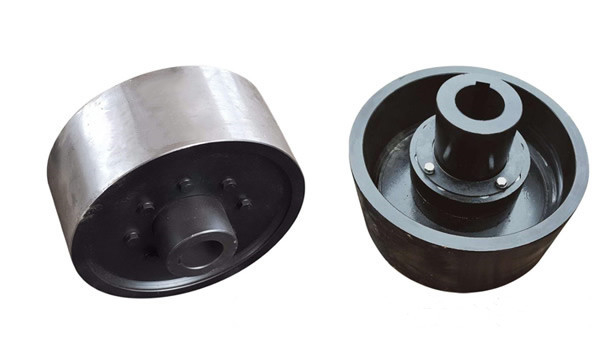

مقدمة من HLL مرنة النايلون المرنة دبوس بوش مرنة اقتران مع عجلة الفرامل
نوع HLL مع مرونة عجلة الفرامل ، تم إدراج اقتران دبوس كمعيار GB5014-85 ، وهو مناسب لمجموعة متنوعة من التوصيلات الميكانيكية لعمود محرك ذو خط متحد المحور ، وعادة ما يستخدم لحركة متكررة عالية ومنخفضة السرعة ودرجة حرارة العمل هي -20 ~ + 80 ؛عزم الدوران الاسمي لناقل الحركة هو 40 ~ 20000 نيوتن متر.متماثل وقابل للتبديل على كلا الجانبين ، وحياة طويلة ، مما يسمح بحركة محورية كبيرة ،وله خصائص توسيد وامتصاص الصدمات.اقتران المسمار المرن من النوع HLL بسيط في الهيكل وسهل التصنيع.إنه أكثر ملاءمة لتجميع وتفكيك العنصر المرن دون تحريك النصفينمن أداة التوصيل مادة العنصر المرن (دبوس مرن) بشكل عام من النايلون ،والتي لها القدرة على تعويض انحراف المحورين بكمية قليلة.الجزء المرن مقطوعأثناء التشغيل ولديها موثوقية عمل ضعيفة.إنها مناسبة فقط لأعمدة النقل متوسطة السرعة ذات السرعة العالية جدًامتطلبات منخفضة.ظروف العمل تتطلب موثوقية عمل أعلى.
| نموذج | عزم الدوران | السرعة [n] | تجويف | طول | د 0 | د | ب | س | لحظة من الجمود | وزن |
| تينيسي | ص / دقيقة | د 1 ، د 2 ، دز | نوع Y نوع J ، J1 ، نوع Z1 | كجم ㎡ | كلغ | |||||
| نانومتر | مم | لام ، إل 1 | ||||||||
| HLL1 | 315 | 5600 | 20-35 | 38-82 | 200 | 120 | 85 | 2.5 | 218 | 11 |
| HLL2 | 630 | 5000 | 30-48 | 60-112 | 200 | 160 | 85 | 2.5 | 2.45 | 14 |
| HLL3 | 630 | 1900 | 30-48 | 60-112 | 315 | 160 | 132 | 2.5 | 13.08 | 25 |
| HLL4 | 1250 | 1900 | 40-63 | 84-142 | 315 | 195 | 132 | 3 | 16.6 | 40 |
| HLL5 | 1250 | 1400 | 40-63 | 84-142 | 400 | 195 | 168 | 3 | 49.2 | 59 |
| HLL6 | 2000 | 1400 | 50-75 | 84-142 | 400 | 220 | 168 | 3 | 57.6 | 69 |
| HLL7 | 2000 | 1120 | 50-75 | 84-142 | 500 | 220 | 210 | 3 | 127.4 | 91 |
| HLL8 | 3150 | 1400 | 60-85 | 107-172 | 400 | 280 | 168 | 4 | 161.7 | 88 |
| HLL9 | 3150 | 1120 | 60-85 | 107-172 | 500 | 280 | 210 | 4 | 129.2 | 113 |
| HLL10 | 6300 | 1120 | 70-110 | 102-212 | 500 | 320 | 210 | 4 | 156 | 156 |
| HLL11 | 6300 | 960 | 70-110 | 102-212 | 630 | 320 | 265 | 4 | 314 | 187 |
| HLL12 | 10000 | 960 | 80-125 | 132-212 | 630 | 360 | 265 | 5 | 328 | 326 |
| HLL13 | 16000 | 800 | 100-140 | 167-252 | 710 | 410 | 298 | 5 | 713 | 337 |
| HLL14 | 25000 | 800 | 110-180 | 167-302 | 710 | 480 | 298 | 6 | 849 | 458 |
| HLL15 | 25000 | 710 | 110-180 | 167-302 | 800 | 480 | 335 | 6 | 1231 | 504 |
Nanpi مقاطعة Jude شركة تصنيع معدات النقل ، المحدودة.هي مؤسسة متخصصة في اقتران البحث والإنتاج.كما يمكننا تطوير منتجات جديدة والإنتاج بالجملة.مع خبرة غنية وفريق R&D محترف ومعدات مختلفة في التوصيل ، تتمتع بظروف فائقة لتلبية متطلباتك المختلفة.
منتجات الشركة الرئيسية هي: جميع أنواع أدوات التوصيل الخاصة بصناعة الآلات في جميع أنحاء العالم ، مثل اقتران مرن شعاعي ، اقتران ذو إطارات ، اقتران عالمي ، اقتران تروس الأسطوانة ، اقتران مرن على شكل زهرة البرقوق ، اقتران صلب قديم ، اقتران سلسلة الأسطوانة ، اقتران الحجاب الحاجز ، اقتران عمود التوصيل المرن كم دبوس ، دبوس وتد مرن ، اقتران دبوس وتد مرن ، اقتران عمود المضخة ، إلخ.
تعتمد مفاهيم شركتنا على الجودة وتتطور بشرف.تتميز أداة التوصيل بالجودة العالية والسعر المنخفض ونماذج المنتجات الكاملة ، وستكون شركتنا هي خيارك الأفضل ، ونتطلع إلى التعاون معك.
س 1: هل أنت شركة تجارية أو مصنع؟
ج: نحن مصنع.
Q2: هل تقدمون عينات؟هل هو مجاني أم إضافي؟
ج: نعم ، يمكننا تقديم العينة ولكن ليس مجانًا. في الواقع لدينا مبدأ سعر جيد جدًا ، عند إجراء الطلب بالجملة ، سيتم إرجاع تكلفة العينة إليك.
Q3: ما هي مدة التسليم؟
ج: عادة ما تكون 10-15 يومًا إذا كانت البضاعة في المخزون.أو 7-25 يومًا إذا لم تكن البضاعة في المخزون ، فهي حسب الكمية.
س 4: ما هي مدة الضمان الخاص بك؟
ج: ضماننا هو 12 شهرًا.
س 5: هل لديكم إجراءات فحص للاقتران؟
ج: 100٪ التفتيش الذاتي قبل التعبئة
س 6.ما هو الدفع الخاص بك؟
ج: 1) 100٪ T / T.2) 30٪ مقدما ، والبعض الآخر قبل الشحن.3) L / C Q7: هل يمكنني زيارة المصنع الخاص بك قبل الطلب؟ج: بالتأكيد ، مرحبا بكم في زيارة المصنع.
