| رقم الموديل | اقتران تروس قرص الفرامل WGP |

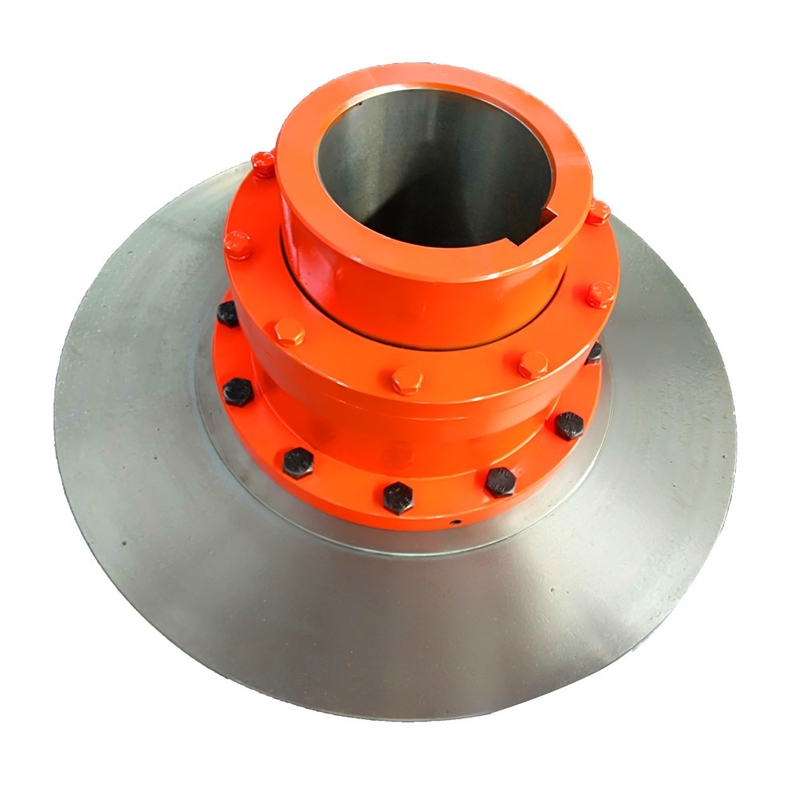

يشتمل اقتران ترس أسطوانة WGP مع قرص الفرامل على جلبة يسرى وجلبة يمنى لتوصيل عمود إدخال الطاقة وعمود إخراج الطاقة على التوالي.يتم تزويد نهاية البطانة اليسرى بمعدات أسطوانية.يتم تعشيق جلبة التوصيل الموجودة على محيط الكم الأيسر مع أسنان على شكل أسطوانة على الكم الأيسر من خلال أسنانها الداخلية ، ويتم تزويد نهاية الكم الأيمن بشفة توصيل متصلة ومثبتة بالكم المتصل من خلال اختراق البراغي.يتم تثبيت قرص الفرامل وتثبيته بين شفة التوصيل وغطاء التوصيل.
يتكون اقتران تروس الأسطوانة من نوع WGP مع قرص الفرامل من حلقة تروس داخلية مع نفس العدد من الأسنان ونصف اقتران شفة مع أسنان خارجية.تنقسم الأسنان الخارجية إلى نوعين: أسنان مستقيمة وأسنان طبلة.تصنع أسنان الطبلة المزعومة من أسطح كروية.يقع مركز السطح الكروي على محور الترس.السماح بإزاحة زاويّة أكبر (بالنسبة إلى اقتران الأسنان المستقيمة) ، يمكنه تحسين ظروف التلامس للأسنان ، وتحسين القدرة على نقل عزم الدوران ، وإطالة عمر الخدمة.حالة التلامس على طول عرض السن مع الإزاحة الزاوية.
هيكل الاقتران والمعلمة
| قرص الفرامل WGP اقتران العتاد |
||||||||||||||||
| بحجم | عزم الدوران | سرعة | تتحمل ديا | طول | د | د 2 | د 4 | د 0 | ب | ن | ص | F | ج | C1 | C2 | |
| تينيسي | [ن] | |||||||||||||||
| نانومتر | ص / دقيقة | د 1 ، د 2 ، دز | ص | J1 ، Z1 | ||||||||||||
| WGP1 | 710 | 7500 | 12.14 | 32 | - | 122 | 98 | 60 | 315 | 58 | 38 | 2 | 30 | 30 | - | - |
| 16.18.19 | 42 | - | 20 | - | - | |||||||||||
| 20.22.24 | 52 | - | 10 | - | - | |||||||||||
| 25.28 | 62 | 44 | 3 | 19 | 18 | |||||||||||
| 30.32.35.38 | 82 | 60 | 3 | 23 | 12 | |||||||||||
| 40.42 | 112 | 84 | 3 | 29 | 12 | |||||||||||
| WGP2 | 1250 | 6700 | 22.24 | 52 | - | 150 | 118 | 77 | 315 | 68 | 38 | 2.5 | 30 | 20 | - | - |
| 25.28 | 62 | - | 10 | - | - | |||||||||||
| 30.32.35.38 | 82 | 60 | 3 | 23 | 16 | |||||||||||
| 40.42.45.48.50.55.56 | 112 | 84 | 3 | 29 | 16 | |||||||||||
| WGP3 | 2500 | 6300 | 22.24 | 52 | - | 170 | 140 | 90 | 355 | 80 | 49 | 2 | 30 | 33 | - | - |
| 25.28 | 62 | - | 23 | - | - | |||||||||||
| 30.32.35.38 | 82 | 60 | 3 | 23 | 16 | |||||||||||
| 40.42.45.48.50.55.56 | 112 | 84 | 3 | 29 | 16 | |||||||||||
| 60.63 | 142 | 107 | 3 | 36 | 16 | |||||||||||
| WGP4 | 4500 | 5600 | 30.32.35.38 | 82 | - | 200 | 160 | 112 | 90 | 45 | 3 | 30 | 13 | - | - | |
| 40.42.45.48.50.55.56 | 112 | 84 | 400 | 3 | 29 | 17 | ||||||||||
| 60.63.65.70.71.75 | 142 | 107 | 450 | 3 | 36 | 17 | ||||||||||
| 80 | 172 | 132 | 500 | 3 | 41 | 17 | ||||||||||
| WGP5 | 7100 | 5300 | 30.32.35.38 | 82 | - | 225 | 180 | 128 | 100 | 45 | 4 | 30 | 23 | - | - | |
| 40.42.45.48.50.55.56 | 112 | 84 | 400 | 3 | 29 | 19 | ||||||||||
| 60.63.65.70.71.75 | 142 | 107 | 450 | 3 | 36 | 19 | ||||||||||
| 80.85.90 | 172 | 132 | 500 | 3 | 41 | 19 | ||||||||||
| WGP6 | 10000 | 5000 | 32.35.38 | 82 | - | 245 | 200 | 145 | 112 | 44 | 4 | 30 | 35 | - | - | |
| 40.42.45.48.50.55.56 | 112 | - | 450 | 5 | - | - | ||||||||||
| 60.63.65.70.71.75 | 142 | 107 | 500 | 5 | 38 | 20 | ||||||||||
| 80.85.90.95 | 172 | 132 | 560 | 5 | 43 | 20 | ||||||||||
| 100 | 212 | 167 | 630 | 5 | 48 | 20 | ||||||||||
| WGP7 | 14000 | 4500 | 32.35.38 | 82 | - | 272 | 230 | 160 | 122 | 44 | 4 | 30 | 45 | - | - | |
| 40.42.45.48.50.55.56 | 112 | - | 450 | 15 | - | - | ||||||||||
| 60.63.65.70.71.75 | 142 | 107 | 500 | 5 | 38 | 20 | ||||||||||
| 80.85.90.95 | 172 | 132 | 560 | 5 | 43 | 20 | ||||||||||
| 100.110 | 212 | 167 | 710 | 5 | 48 | 20 | ||||||||||
| WGP8 | 20000 | 4250 | 55.56 | 112 | - | 290 | 245 | 176 | 500 | 136 | 44 | 5 | 30 | 29 | - | - |
| 60.63.65.70.71.75 | 142 | 107 | 560 | 5 | 38 | 34 | ||||||||||
| 80.85.90.96 | 172 | 132 | 630 | 5 | 43 | 20 | ||||||||||
| 100.110.120.125 | 212 | 167 | 710 | 5 | 48 | 38 | ||||||||||
| WGP9 | 25000 | 4000 | 65.70.71.75 | 142 | 107 | 315 | 265 | 190 | 500 | 140 | 58 | 5 | 30 | 5 | 38 | 28 |
| 80.85.90.95 | 172 | 132 | 630 | 5 | 43 | 28 | ||||||||||
| 100.110.120.125 | 212 | 167 | 710 | 5 | 48 | 28 | ||||||||||
| 130.140 | 252 | 202 | 800 | 5 | 53 | 28 | ||||||||||
| WGP10 | 40000 | 3550 | 75 | 142 | - | 355 | 300 | 225 | 165 | 58 | 6 | 30 | 28 | - | - | |
| 80.85.90.95 | 172 | 132 | 630 | 5 | 43 | 38 | ||||||||||
| 100.110.120.125 | 212 | 167 | 710 | 5 | 48 | 28 | ||||||||||
| 130.140.150 | 252 | 202 | 800 | 5 | 53 | 28 | ||||||||||
| 160 | 302 | 242 | 5 | 63 | 28 | |||||||||||
| WGP11 | 56000 | 3000 | 85.90.95 | 172 | - | 412 | 345 | 256 | 180 | 58 | 6 | 40 | 15 | - | - | |
| 100.110.120.125 | 212 | 167 | 710 | 8 | 51 | 32 | ||||||||||
| 130.140.150 | 252 | 202 | 800 | 8 | 56 | 32 | ||||||||||
| 160.170.180 | 302 | 242 | 900 | 8 | 56 | 32 | ||||||||||
| WGZ12 | 80000 | 2800 | 120.125 | 212 | 167 | 440 | 375 | 288 | 210 | 58 | 7 | 40 | 8 | 51 | 45 | |
| 130.140.150 | 252 | 202 | 710 | 8 | 56 | 32 | ||||||||||
| 160.170.180 | 302 | 242 | 800 | 8 | 66 | 32 | ||||||||||
| 190.200 | 352 | 282 | 900 | 8 | 76 | 32 | ||||||||||
| WGP13 | 112000 | 2500 | 145.150 | 252 | 202 | 490 | 425 | 320 | 235 | 58 | 8 | 50 | 8 | 56 | 38 | |
| 160.170.180 | 302 | 242 | 800 | 8 | 66 | 32 | ||||||||||
| 190.200.220 | 352 | 282 | 900 | 8 | 76 | 32 | ||||||||||
| WGP14 | 160000 | 2300 | 160.170.180 | 302 | 242 | 545 | 462 | 362 | 265 | 65 | 9 | 50 | 10 | 68 | 32 | |
| 190.200.220 | 352 | 282 | 800 | 10 | 78 | 32 | ||||||||||
| 240.250.260 | 410 | 330 | 900 | 10 | - | 10 | ||||||||||
مواصفات قرص الفرامل
| وحدة حجم قرص الفرامل WGP: مم | |||||||||
| ضياء | سماكة | ارتفاع | D5 كحد أقصى | الوزن كجم | القصور الذاتي كجم.م² | ||||
| د 0 | تي | ك | س | Ⅰ | Ⅱ | Ⅰ | Ⅱ | Ⅰ | Ⅱ |
| 315 | 15 | 10 | 42 | 180 | 155 | 8.5 | 6.7 | 0.116 | 0.11 |
| 355 | 15 | 10 | 54 | 200 | 175 | 11.4 | 9.9 | 0.192 | 0.178 |
| 400 | 15 | 14 | 54 | 255 | 230 | 15.2 | 12.4 | 0.32 | 0.287 |
| 450 | 15 | 16 | 54 | 305 | 280 | 19.7 | 15.6 | 0.55 | 0.462 |
| 500 | 15 | 18 | 54 | 325 | 295 | 25 | 20 | 0.83 | 0.712 |
| 560 | 15 | 18 | 54 | 350 | 320 | 30.7 | 25.6 | 1.28 | 1.127 |
| 630 | 15 | 20 | 54 | 400 | 360 | 38.8 | 33 | 2.06 | 1.826 |
| 710 | 15 | 20 | 54 | 480 | 450 | 46.5 | 39.4 | 3.32 | 2.912 |
| 800 | 15 | 24 | 70 | 540 | 500 | 67.8 | 52.7 | 5.87 | 4.81 |
| 900 | 15 | 24 | 70 | 600 | 560 | 86.6 | 70.3 | 9.3 | 7.852 |
| 1000 | 15 | 30 | 80 | 620 | 560 | 128.8 | 115.1 | 17.4 | 15.65 |
