اقتران تروس مرنة
>
|
|
| مكان المنشأ | تسانغتشو 、 الصين |
| اسم العلامة التجارية | jude |
| إصدار الشهادات | CE、ISO |
| رقم الموديل | NGCLZ اقتران العتاد مع عجلة الفرامل |

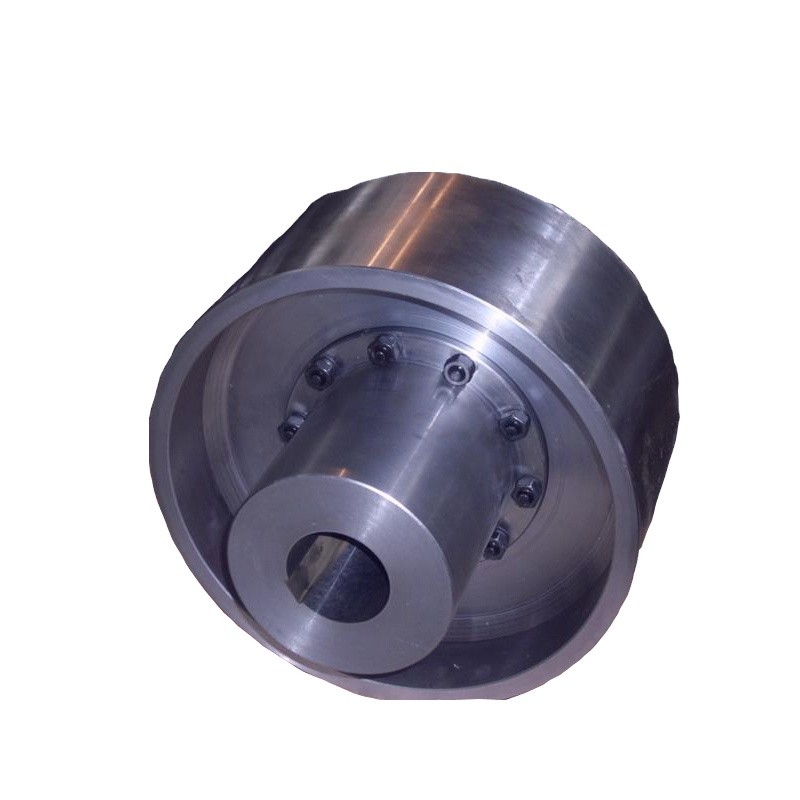

NGCLZ Drum Gear Coupling مع عجلة الفرامل عبارة عن اقتران تروس الأسطوانة.بها عجلة فرامل يمكنها التحكم في سرعة دوران الماكينة من خلال التحكم في سرعة عجلة الفرامل.تسمح أداة اقتران تروس الأسطوانة NGCL مع عجلة الفرامل بإزاحة أكبر للزاوية ، ويمكنها تحسين ظروف ملامسة الأسنان ، وتحسين القدرة على نقل عزم الدوران ، وإطالة عمر الخدمة ، مع الإزاحة الزاوية على طول حالة التلامس لعرض الترس ، والتي تتكون من الترس الداخلي ونفس الشيء عدد أسنان أجزاء اقتران نصف شريطية ذات شفة إلخ ..
تحتاج NGCLZ Drum Gear Coupling مع عجلة الفرامل إلى العمل في ظروف جيدة ومختومة.تتميز أداة اقتران التروس الأسطوانية NGCL مع عجلة الفرامل بنفس الحجم الشعاعي وقدرة التحمل الكبيرة مثل أداة التوصيل المسننة.يتم استخدامه بشكل شائع لنقل عمود الدوران في ظل ظروف السرعة المنخفضة والحمل الثقيل.يمكن استخدام اقتران تروس التوازن الديناميكي والدقة العالية لنقل السرعة العالية.
| بحجم | عزم الدوران T نيوتن متر | سرعة rpm | تجويف مم | الطول مم | د 0 | د | D1 | د 2 | د 3 | ج | C1 | ح | ب 1 | B2 | ب 3 | الوزن كجم |
| NGCLZ1 | 0.355 | 4000 | 20-35 | 38-82 | 160 | 103 | 71 | 71 | 50 | 30 | 8 | 2 | 42 | 38 | 68 | 8.4 |
| NGCLZ2 | 0.63 | 4000 | 25-45 | 44-112 | 160 | 115 | 83 | 83 | 60 | 39 | 8 | 2 | 48 | 42 | 68 | 10.5 |
| NGCLZ3 | 1 | 3800 | 28-55 | 44-112 | 200 | 127 | 95 | 95 | 75 | 39 | 8 | 2 | 49 | 42 | 85 | 18.8 |
| NGCLZ4 | 1.6 | 3800 | 38-65 | 60-142 | 200 | 149 | 116 | 116 | 90 | 46 | 8 | 2 | 53 | 42 | 85 | 26.8 |
| NGCLZ5 | 2.8 | 3000 | 40-75 | 84-142 | 250 | 167 | 134 | 134 | 105 | 47 | 9 | 2.5 | 58 | 42 | 105 | 39 |
| NGCLZ6 | 4.5 | 3000 | 45-90 | 107-172 | 250 | 187 | 153 | 153 | 125 | 52 | 9 | 2.5 | 59 | 42 | 105 | 53.2 |
| NGCLZ7 | 6.3 | 2400 | 50-100 | 84-212 | 315 | 204 | 170 | 170 | 140 | 52 | 9 | 2.5 | 63 | 42 | 132 | 79.6 |
| NGCLZ8 | 9 | 1900 | 55-110 | 84-212 | 400 | 230 | 186 | 186 | 155 | 57 | 12 | 3 | 77 | 47 | 168 | 117 |
| NGCLZ9 | 14 | 1500 | 60-130 | 107-252 | 500 | 256 | 212 | 212 | 180 | 64 | 13 | 3 | 80 | 47 | 210 | 182 |
| NGCLZ10 | 20 | 1200 | 65-150 | 107-252 | 630 | 287 | 239 | 239 | 200 | 66 | 15 | 3.5 | 90 | 47 | 265 | 246 |
| NGCLZ11 | 31.5 | 1050 | 70-170 | 107-302 | 710 | 325 | 270 | 276 | 235 | 74 | 16 | 3.5 | 94 | 47 | 298 | 361 |
| NGCLZ12 | 45 | 1050 | 75-200 | 107-352 | 710 | 362 | 310 | 313 | 270 | 84 | 16 | 4 | 104 | 49 | 298 | 470 |
| NGCLZ13 | 63 | 950 | 150-220 | 202-352 | 800 | 412 | 322 | 350 | 300 | 86 | 17 | 4.5 | 113 | 49 | 335 | 598 |
| NGCLZ14 | 100 | 950 | 170-250 | 242-410 | 800 | 462 | 380 | 420 | 335 | 98 | 18 | 5.5 | 157 | 63 | 335 | 780 |
Nanpi مقاطعة Jude شركة تصنيع معدات النقل ، المحدودة.هي مؤسسة متخصصة في اقتران البحث والإنتاج.كما يمكننا تطوير منتجات جديدة والإنتاج بالجملة.مع خبرة غنية وفريق R&D محترف ومعدات مختلفة في التوصيل ، تتمتع بظروف فائقة لتلبية متطلباتك المختلفة.
منتجات الشركة الرئيسية هي: جميع أنواع أدوات التوصيل الخاصة بصناعة الآلات في جميع أنحاء العالم ، مثل اقتران مرن شعاعي ، اقتران ذو إطارات ، اقتران عالمي ، اقتران تروس الأسطوانة ، اقتران مرن على شكل زهرة البرقوق ، اقتران صلب قديم ، اقتران سلسلة الأسطوانة ، اقتران الحجاب الحاجز ، اقتران عمود التوصيل المرن كم دبوس ، دبوس وتد مرن ، اقتران دبوس وتد مرن ، اقتران عمود المضخة ، إلخ.
تعتمد مفاهيم شركتنا على الجودة وتتطور بشرف.تتميز أداة التوصيل بالجودة العالية والسعر المنخفض ونماذج المنتجات الكاملة ، وستكون شركتنا هي خيارك الأفضل ، ونتطلع إلى التعاون معك.
