| مكان المنشأ | تسانغتشو 、 الصين |
| اسم العلامة التجارية | jude |
| إصدار الشهادات | CE、ISO |
| رقم الموديل | GCLD |

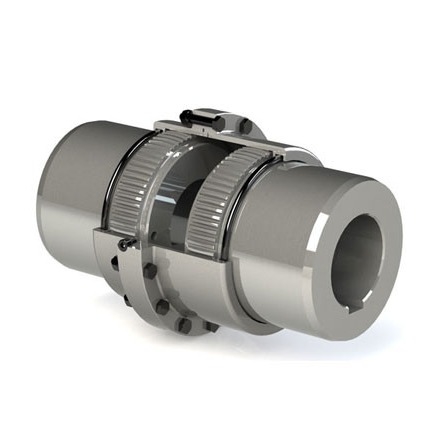

تم تصميم أدوات التوصيل الترسية لنقل عزم الدوران بين عمودين غير متصلين.وهي تتكون عادةً من مفصلين مرنين - أحدهما ثابت بكل عمود - متصلان بواسطة مغزل أو عمود ثالث.يربط اقتران التروس محرك القيادة بعلبة التروس في آليات الرفع ، ولكن يمكنه أيضًا توصيل علبة التروس مباشرةً بأسطوانات حبل سلكية أصغر باستخدام نصف ذي حواف.
من حيث تصميمها ، تنقل وصلات التروس عزم الدوران عبر محاور ذات أسنان تروس متوجة تكون في شبكة دائمة مع أسنان التروس المستقيمة للأكمام - وهو تصميم يوفر أعلى انتقال لعزم الدوران لأصغر حجم.كما أنها تعمل بسرعات عالية ، وتتوافق مع نمط البراغي AGMA وتعوض عن اختلال محاذاة العمود الزاوي والقطري والمحوري.
الكربنة ، السواد ، الطلاء الكهربائي ، التبريد.
| نموذج | عزم الدوران الاسمي Tn KN.m | سرعة عالية (ن) ص / دقيقة | قطر الفتحة d1 d2 | طول الفتحة L | د | D1 | د 2 | ج | C1 | ح | أ | أ 1 | ب | ب 1 | ه | معظم الوزن كجم |
| GCLD1 | 1 | 4000 | 22-56 | 44-112 | 127 | 95 | 75 | 27 | 6 | 2 | 43 | 22 | 66 | 45 | 42 | 9.6 |
| GCLD2 | 1.6 | 4000 | 38-65 | 84-142 | 149 | 116 | 90 | 26.5 | 6.5 | 2 | 44.5 | 24.5 | 70 | 49 | 42 | 16.4 |
| GCLD3 | 2.8 | 4000 | 40-75 | 84-142 | 167 | 134 | 105 | 33 | 7 | 2.5 | 53.5 | 27.5 | 80 | 54 | 42 | 22.4 |
| GCLD4 | 4.5 | 4000 | 45-90 | 84-172 | 187 | 153 | 125 | 33.5 | 7.5 | 2.5 | 54 | 28 | 81 | 55 | 42 | 35.6 |
| GCLD5 | 6.3 | 3750 | 50-105 | 84-212 | 204 | 170 | 140 | 37.5 | 7.5 | 2.5 | 60 | 30 | 89 | 59 | 42 | 53.9 |
| GCLD6 | 9 | 3300 | 55-115 | 84-212 | 230 | 186 | 155 | 43.5 | 8.5 | 3 | 68.5 | 33.5 | 106 | 71 | 47 | 67.5 |
| GCLD7 | 14 | 3000 | 60-135 | 107-252 | 256 | 212 | 180 | 48 | 9 | 3 | 73.5 | 34.5 | 112 | 73 | 47 | 106.5 |
| GCLD8 | 20 | 2650 | 65-150 | 107-252 | 287 | 239 | 200 | 40.5 | 10.5 | 3.5 | 69 | 39 | 112 | 82 | 47 | 123 |
| GCLD9 | 31.5 | 2350 | 71-175 | 107-302 | 325 | 276 | 235 | 49.5 | 9.5 | 3.5 | 80.5 | 40.5 | 125 | 85 | 47 | 212 |
| GCLD10 | 45 | 2100 | 75-200 | 107-352 | 362 | 313 | 270 | 65 | 11 | 4 | 98.5 | 44.5 | 149 | 95 | 49 | 319 |
Nanpi مقاطعة Jude شركة تصنيع معدات النقل ، المحدودة.هي مؤسسة متخصصة في اقتران البحث والإنتاج.كما يمكننا تطوير منتجات جديدة والإنتاج بالجملة.مع خبرة غنية وفريق R&D محترف ومعدات مختلفة في التوصيل ، تتمتع بظروف فائقة لتلبية متطلباتك المختلفة.
منتجات الشركة الرئيسية هي: جميع أنواع أدوات التوصيل الخاصة بصناعة الآلات في جميع أنحاء العالم ، مثل اقتران مرن شعاعي ، اقتران ذو إطارات ، اقتران عالمي ، اقتران تروس الأسطوانة ، اقتران مرن على شكل زهرة البرقوق ، اقتران صلب قديم ، اقتران سلسلة الأسطوانة ، اقتران الحجاب الحاجز ، اقتران عمود التوصيل المرن كم دبوس ، دبوس وتد مرن ، اقتران دبوس وتد مرن ، اقتران عمود المضخة ، إلخ.
تعتمد مفاهيم شركتنا على الجودة وتتطور بشرف.تتميز أداة التوصيل بالجودة العالية والسعر المنخفض ونماذج المنتجات الكاملة ، وستكون شركتنا هي خيارك الأفضل ، ونتطلع إلى التعاون معك.
س 1: هل أنت شركة تجارية أو مصنع؟
ج: نحن مصنع.
Q2: هل تقدمون عينات؟هل هو مجاني أم إضافي؟
ج: نعم ، يمكننا تقديم العينة ولكن ليس مجانًا. في الواقع لدينا مبدأ سعر جيد جدًا ، عند إجراء الطلب بالجملة ، سيتم إرجاع تكلفة العينة إليك.
Q3: ما هي مدة التسليم؟
ج: عادة ما تكون 10-15 يومًا إذا كانت البضاعة في المخزون.أو 7-25 يومًا إذا لم تكن البضاعة في المخزون ، فهي حسب الكمية.
س 4: ما هي مدة الضمان الخاص بك؟
ج: ضماننا هو 12 شهرًا.
س 5: هل لديكم إجراءات فحص للاقتران؟
ج: 100٪ التفتيش الذاتي قبل التعبئة
س 6.ما هو الدفع الخاص بك؟
ج: 1) 100٪ T / T.2) 30٪ مقدما ، والبعض الآخر قبل الشحن.3) L / C Q7: هل يمكنني زيارة المصنع الخاص بك قبل الطلب؟ج: بالتأكيد ، مرحبا بكم في زيارة المصنع.
