اقتران تروس مرنة
>
|
| مكان المنشأ | تسانغتشو 、 الصين |
| اسم العلامة التجارية | jude |
| إصدار الشهادات | CE、ISO |
| رقم الموديل | NL2 |

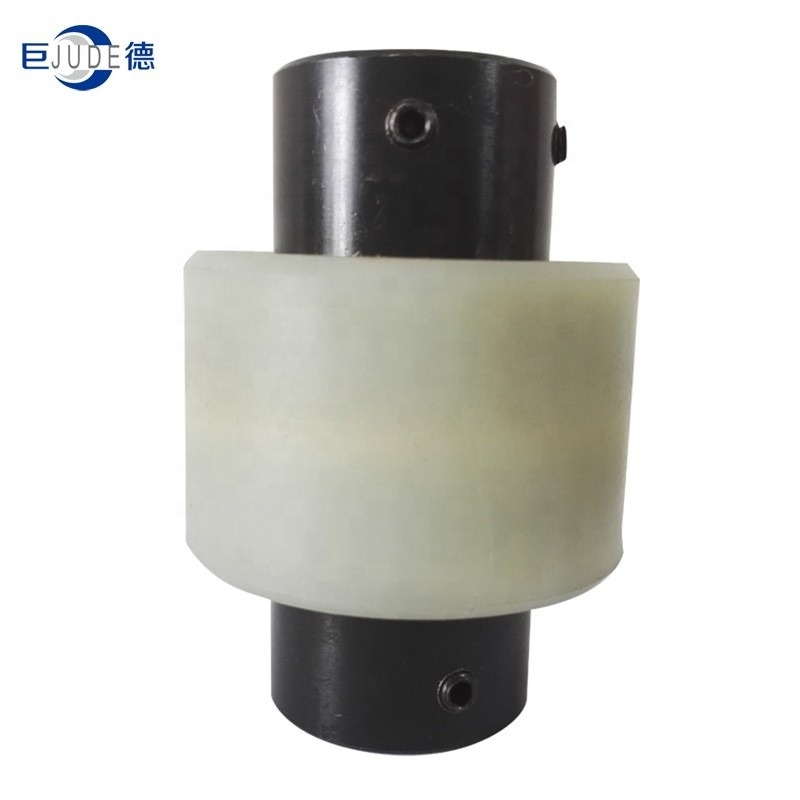

NL Nylon Sleeve Spline Gear اقتران لعمود محرك مرن والإزاحة الشعاعية المحورية وإزاحة الزاوية من اقتران أسطوانة كبيرة تنتمي إلى اقتران مرن ، مع قدرة تعويض الانحراف الشعاعي والمحوري والزاوي والمحور ، ولها مزايا الهيكل البسيط ، والصيانة المريحة ، سهل التركيب ، ضجيج منخفض ، فقدان طاقة الإرسال لحياة طويلة ، صغيرة ، إلخ.
تنقسم الأسنان الخارجية للتوصيل المسنن إلى نوعين: أسنان مستقيمة وأسنان أسطوانية.يمكن أن تسمح أدوات التوصيل الأسطوانية بإزاحة زاويّة أكبر (بالنسبة إلى اقتران الأسنان المستقيمة) ، والتي يمكنها تحسين ظروف التلامس للأسنان ، وزيادة قدرة نقل عزم الدوران ، وإطالة عمر الخدمة.اقتران تروس أسطوانة NL له حجم شعاعي صغير وسعة تحميل كبيرة.عادة ما تستخدم لنقل رمح في ظل ظروف الحمل الثقيل والسرعة المنخفضة.يمكن استخدام اقتران الأسطوانة من النوع NL بدقة عالية وتوازن ديناميكي لنقل عالي السرعة ، مثل نقل عمود التوربينات الغازية.
| بحجم | عزم الدوران Tn Nm | السرعة ن (ص / دقيقة) | البعد الرئيسي (مم) | أقصى انحراف | القصور الذاتي كجم * م 2 | الوزن كجم | ||||||
| DIA | طول | د | س | L3 | محوري (مم) | شعاعي (مم) | زاوية ألفا ° | |||||
| د 1 د 2 | لتر 1 لتر 2 | |||||||||||
| NL1 | 40 | 6000 | 6 8 10 12 14 | 16 20 | 42 | 4 | 30 | 2 | ± 0.3 | 1 درجة | 0.25 | 0.85 |
| 25 32 | ||||||||||||
| NL2 | 100 | 10 12 14 16 18 20 22 24 | 25 32 | 55 | 40 | ± 0.4 | 0.92 | 1.7 | ||||
| 42 52 | ||||||||||||
| NL3 | 160 | 20 22 24 25 28 | 52 62 | 68 | 46 | 3.1 | 2.6 | |||||
| NL4 | 250 | 28 30 32 35 38 | 62 82 | 85 | 48 | 8.69 | 3.6 | |||||
| NL5 | 315 | 5000 | 32 35 38 40 42 | 82112 | 96 | 50 | 3 | 2 درجة | 14.28 | 5.5 | ||
| NL6 | 400 | 40 42 45 48 | 82112 | 100 | 52 | 18.34 | 6.8 | |||||
| NL7 | 630 | 3600 | 45 48 50 55 | 82112 | 115 | 60 | ± 0.6 | 56.5 | 9.8 | |||
| NL8 | 1250 | 48 50 55 60 63 65 | 112142 | 141 | 72 | 98.55 | 26.5 | |||||
| NL9 | 2000 | 2000 | 60 63 65 70 71 75 80 | 142172 | 175 | 6 | 93 | 4 | ± 0.7 | 370.5 | 37.6 | |
| NL10 | 3150 | 1800 | 70 71 75 80 85 90 95100 | 142172 | 220 | 8 | 110 | 1156.8 | 55 | |||
| 212 | ||||||||||||
Nanpi مقاطعة Jude شركة تصنيع معدات النقل ، المحدودة.هي مؤسسة متخصصة في اقتران البحث والإنتاج.كما يمكننا تطوير منتجات جديدة والإنتاج بالجملة.مع خبرة غنية وفريق R&D محترف ومعدات مختلفة في التوصيل ، تتمتع بظروف فائقة لتلبية متطلباتك المختلفة.
منتجات الشركة الرئيسية هي: جميع أنواع أدوات التوصيل الخاصة بصناعة الآلات في جميع أنحاء العالم ، مثل اقتران مرن شعاعي ، اقتران ذو إطارات ، اقتران عالمي ، اقتران تروس الأسطوانة ، اقتران مرن على شكل زهرة البرقوق ، اقتران صلب قديم ، اقتران سلسلة الأسطوانة ، اقتران الحجاب الحاجز ، اقتران عمود التوصيل المرن كم دبوس ، دبوس وتد مرن ، اقتران دبوس وتد مرن ، اقتران عمود المضخة ، إلخ.
تعتمد مفاهيم شركتنا على الجودة وتتطور بشرف.تتميز أداة التوصيل بالجودة العالية والسعر المنخفض ونماذج المنتجات الكاملة ، وستكون شركتنا هي خيارك الأفضل ، ونتطلع إلى التعاون معك.
