| مكان المنشأ | تسانغتشو 、 الصين |
| اسم العلامة التجارية | jude |
| إصدار الشهادات | CE、ISO |
| رقم الموديل | KC6020 |

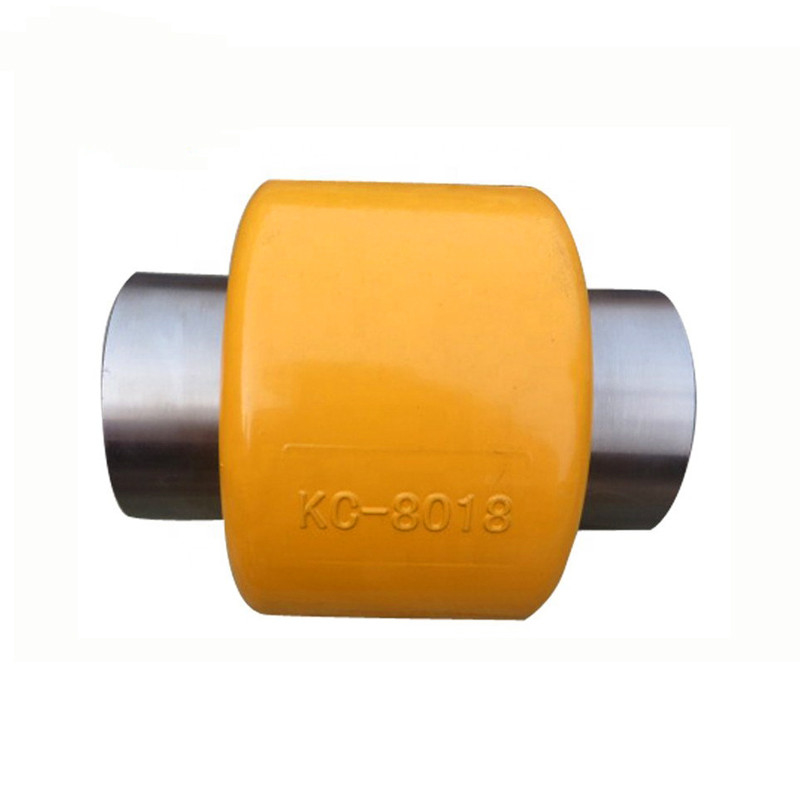

مقدمة اقتران سلسلة الأسطوانة:
يتكون اقتران السلسلة من سلسلة أسطوانة مزدوجة واثنين من أسنان العجلة ، وتتم وظيفة التوصيل وتجميع البيانات من خلال مفصل السلسلة ، وتتميز بخصائص البساطة ، والكفاءة العالية ، وسهولة التشغيل ، والخلع ، والمظهر الجميل. كما أنها مزودة بغطاء من الألومنيوم لمنع الغبار وحماية مادة التشحيم من أجل إطالة عمر أداة التوصيل بالسلسلة.
تطبيق اقتران سلسلة الأسطوانة:
يتم تقديم وصلات السلسلة في أكبر مجموعة متنوعة من مجموعات التجويف / مجرى المفاتيح في الصناعة.لا تتطلب أدوات التوصيل هذه أي تزييت وتوفر خدمة موثوقة للغاية للمحرك الكهربائي الخفيف والمتوسط والثقيل وتطبيقات نقل طاقة الاحتراق الداخلي.تشمل التطبيقات نقل الطاقة إلى المعدات الصناعية مثل المضخات وصناديق التروس والضواغط والمنافخ والخلاطات والناقلات.
يتميز اقتران السلسلة بمزايا الهيكل البسيط (المكون من أربعة أجزاء) ، والتركيب المريح والتفكيك ، وعمودان متصلان دون التحرك أثناء التفكيك ، والحجم الصغير ، والوزن الخفيف ، والقدرة على التعويض ، ودقة التثبيت المنخفضة ، والتشغيل الموثوق ، والعمر الطويل و منخفض الكلفة.
|
نموذج |
قطر رمح |
طيار |
أ |
د |
ا |
إل |
أنا |
س |
ب |
ج |
الأعلى.زاوية (°) |
الترباس |
الأعلى. عزم الدوران (نانومتر) |
الأعلى.سرعة (دورة في الدقيقة) |
لحظة القصور الذاتي (kg.cm2) |
كمية الشحوم (كجم) |
وزن (كلغ) |
|
KC-3012 |
12-16 |
12 |
69 |
25 |
45 |
64.8 |
29.8 |
5.2 |
63 |
10.2 |
1O |
6 م |
190 |
5000 |
3.7 |
0.1 |
0.4 |
|
KC-4012 |
12-22 |
12 |
77 |
33 |
62 |
79.4 |
36 |
7.4 |
72 |
14.4 |
6 م |
249 |
4800 |
5.5 |
0.1 |
0.8 |
|
|
KC-4014 |
12-28 |
12 |
84 |
43 |
69 |
79.4 |
36 |
7.4 |
75 |
14.4 |
6 م |
329 |
4800 |
9.7 |
0.13 |
1.1 |
|
|
KC-4016 |
14-32 |
14 |
92 |
48 |
77 |
87.4 |
40 |
7.4 |
75 |
14.4 |
6 م |
419 |
4800 |
14.4 |
0.17 |
1.4 |
|
|
KC-5014 |
15-35 |
14 |
101 |
53 |
86 |
99.7 |
45 |
9.7 |
85 |
18.1 |
8 م |
620 |
3600 |
28 |
0.22 |
2.2 |
|
|
KC-5016 |
16-40 |
16 |
111 |
60 |
93 |
99.7 |
45 |
9.7 |
85 |
18.1 |
8 م |
791 |
3600 |
37 |
0.26 |
2.7 |
|
|
KC-5018 |
16-45 |
16 |
122 |
70 |
106 |
99.7 |
45 |
9.7 |
85 |
18.1 |
8 م |
979 |
3000 |
56.3 |
0.36 |
3.8 |
|
|
KC-6018 |
20-56 |
20 |
142 |
85 |
127 |
123.5 |
56 |
11.5 |
105 |
22.8 |
10 م |
1810 |
2500 |
137.3 |
0.5 |
6.2 |
|
|
KC-6020 |
20-60 |
20 |
158 |
98 |
139 |
123.5 |
56 |
11.5 |
105 |
22.8 |
10 م |
2210 |
2500 |
210.2 |
0.6 |
7.8 |
|
|
KC-6022 |
20-71 |
20 |
168 |
110 |
151 |
123.5 |
56 |
11.5 |
117 |
22.8 |
10 م |
2610 |
2500 |
295 |
0.7 |
10.4 |
|
|
KC-8018 |
20-80 |
20 |
190 |
110 |
169 |
141.2 |
63 |
15.2 |
129 |
29.3 |
12 م |
3920 |
2000 |
520 |
0.9 |
12.7 |
|
|
KC-8020 |
20-90 |
20 |
210 |
121 |
185 |
145.2 |
65 |
15.2 |
137 |
29.3 |
12 م |
4800 |
2000 |
812.4 |
1.1 |
16 |
|
|
KC-8022 |
20-100 |
20 |
226 |
140 |
202 |
157.2 |
71 |
15.2 |
137 |
29.3 |
12 م |
5640 |
1800 |
1110 |
1.2 |
20.2 |
|
|
KC-10020 |
25-110 |
25 |
281 |
160 |
233 |
178.8 |
80 |
18.8 |
153 |
35.8 |
12 م |
8400 |
1800 |
2440 |
1.8 |
33 |
|
|
KC-12018 |
35-125 |
35 |
307 |
170 |
256 |
202.7 |
90 |
22.7 |
181 |
45.4 |
12 م |
12700 |
1500 |
3940 |
3.2 |
47 |
|
|
كي سي -12022 |
35-140 |
35 |
357 |
210 |
304 |
222.7 |
100 |
22.7 |
181 |
45.5 |
12 م |
18300 |
1250 |
7810 |
4.4 |
72 |
|
|
كي سي -16018 |
63-160 |
35 |
375 |
228 |
340 |
254.1 |
112 |
30.1 |
240 |
58.5 |
16 م |
26400 |
1100 |
14530 |
7.2 |
108 |
|
|
كي سي -16022 |
80-200 |
70 |
440 |
279 |
405 |
310.1 |
140 |
30.1 |
245 |
58.5 |
16 م |
37100 |
1000 |
32220 |
9.9 |
187 |
|
|
KC-20018 |
82-205 |
75 |
465 |
289 |
425 |
437.5 |
200 |
37.5 |
285 |
71.6 |
20 م |
54100 |
800 |
50980 |
11.8 |
286 |
|
|
KC-20022 |
100-255 |
90 |
545 |
263 |
506 |
477.5 |
220 |
37.5 |
300 |
71.6 |
20 م |
77800 |
600 |
111100 |
15.8 |
440 |
|
|
كي سي -24022 |
120-310 |
110 |
650 |
448 |
607 |
650 |
302.5 |
45 |
340 |
87.8 |
20 م |
137000 |
600 |
310000 |
21.9 |
869 |
|
|
KC-24026 |
150-360 |
140 |
745 |
526 |
704 |
700 |
327.5 |
45 |
350 |
87.8 |
20 م |
186000 |
500 |
598500 |
28.1 |
1260 |
