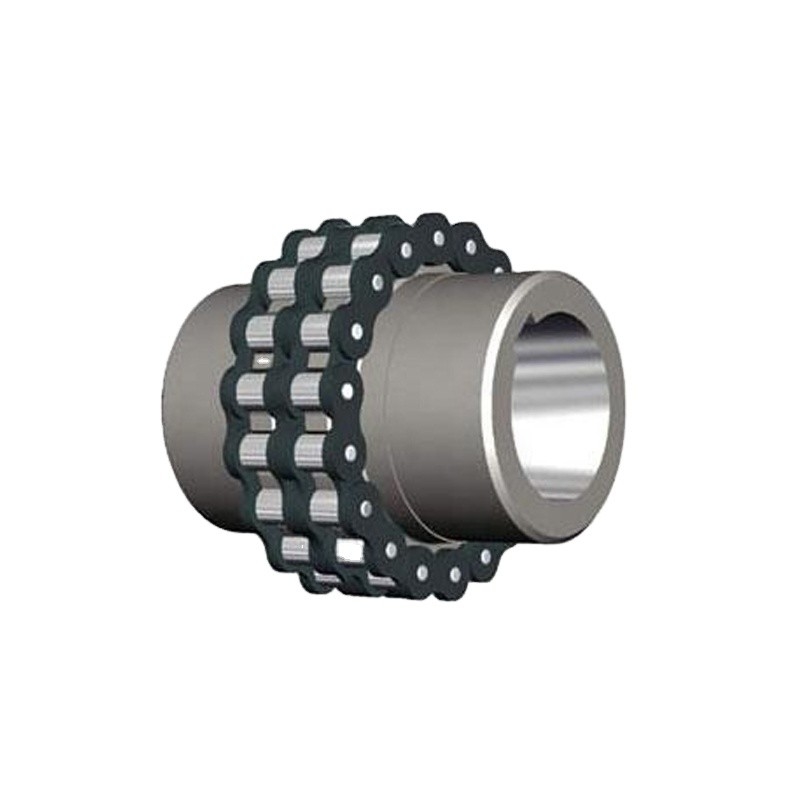

KC 4016 5016 5018 6018 اقتران الأسطوانة سلسلة اقتران مرنة

4016/5016/5018/6018 / اقتران عمود سلسلة الأسطوانة

إن اقتران سلسلة الأسطوانة عبارة عن اقتران مرن لهيكل بسيط للغاية.وتتكون من مجموعة من سلسلة اقتران وزوج من أسنان التعشيق.مرنة وقوية ، سلسلة اقتران الأسطوانة مناسبة لمجموعة واسعة من تطبيقات التوصيل.
يمكن استخدام اقتران سلسلة الأسطوانة في البيئة التي تتميز بدرجة حرارة عالية وظروف رطبة وقذرة.إنها غير مناسبة للمناسبة التي تكون فيها السرعة العالية وذات حمولة تصادم قوية.يجب أن يعمل اقتران سلسلة الأسطوانة مع ظروف غطاء حماية وتزييت ممتازين.
تتضمن سلسلة اقتران السلسلة المشتركة اقتران سلسلة الأسطوانة المزدوجة ، اقتران سلسلة الأسطوانة أحادية الصف ، اقتران سلسلة شكل السن ، اقتران سلسلة النايلون.مقياسه مضغوط ووزنه خفيف.لكن اقتران سلسلة الأسطوانة ليس له متطلبات عالية لدقة التثبيت.
بشكل عام ، عادة ما يكون في عمر خدمة طويل.يجب نقل معدات خط الإنتاج لأنواع مختلفة من الأطعمة المجمدة والخضروات المجففة بواسطة سلسلة من الفولاذ المقاوم للصدأ.يتم تطبيق سلاسل الأسطوانة على نطاق واسع في الآلات المنزلية والصناعية والزراعية ، بما في ذلك الناقل وآلة الرسم وآلة الطباعة والسيارات والدراجات النارية والدراجات.

الخصائص الرئيسية
1. هيكل بسيط ، سهل التجميع والتفكيك.
2. light الوزن ، والخدمة الطويلة في الحياة.
3. لديها قدرة معينة لتعويض التثبيت أقل دقة.
4. مناسبة لدرجات الحرارة العالية ، بيئة صناعية رطبة ومتربة.
5. لا يمكن للاهتزاز العنيف والسرعة العالية.

وصف المنتج



بحجم	عزم الدوران نيوتن متر	سرعة rpm	الحجم الأساسي مم							القصور الذاتي كجم م 2	الوزن كجم
			دماكس	د	D1	س	إل	Dk	لوك
KC3812	190	5000	16	45	25	4.9	30	59	61	5.6x10-5	0.6
KC4012	249	4800	22	62	35		36	75		2.47 × 10-4	1.0
KC4014	329	4800	28	69	43	7.4	36	84	75	4.53 × 10-4	1.32
KC4016	419	4800	32	77	50		40	92		7.90 × 10-4	1.9
KC5014	620	4800	35	86	53			101		1.37 × 10-3	2.7
KC5016	761	3600	40	96	60	9.7	45	110	85	2.18 × 10-3	3.4
KC5018	989	3600	45	106	70			122		3.53 × 10-3	4.4
KC6018	1810	3300	56	127	85			142		9.33 × 10-3	7.8
KC6020	2210	2500	60	139	100	11.5	56	158	105	2.10 × 10-2	10.4
KC6022	2610	2500	71	152	110			168		2.16 × 10-2	12.4
KC8018	3920	2000	80	170	115		63	186		3.63 × 10-2	15.2
KC8020	4800	2000	90	185	121	15.2	65	210	130	7.20x10-2	20.2
KC8022	5640	1800	100	203	140		71	220		8.00 × 10-2	26.1
KC10020	8400	1800	110	233	160	18.8	80	250	148	1.61 × 10-1	39.1
KC12018	12700	1500	125	256	170		90	307	191	2.68 × 10-1	52.6
KC 12022	18300	1250	140	304	210	22.7	100	357		5.93 × 10-1	79.4
KC16018	26400	1100	160	341	224	30.1	112	425	250	1.05	110.7
KC 16022	38100	1000	200	405	280		140	475		2.50	191.8
KC20018	54100	800	205	426	294	37.5	241	496	300	4.60	323.4
كيه سي 20022	77800	600	260	507	374			578		1.07 × 10	507.8
KC24022	137000	600	310	608	420	45.1	353	650	350	2.7 × 10	958.5
KC 24026	186000	500	380	705	520			745		5.70 × 10	1403.6
KC 32022	261000		430	806	570	60.1	400			1 .08 × 102	1970
KC 40020	494000	50	470	932	640					2.92X1 02	3149
KC 40024	602000		590	1093	800	75.6	512			4.95 × 102	4724
KC 40028	717000		700	1255	960					9.47 × 102	6620
