اقتران سلسلة الأسطوانة
>
|
|
| مكان المنشأ | تسانغتشو 、 الصين |
| اسم العلامة التجارية | jude |
| إصدار الشهادات | CE、ISO |

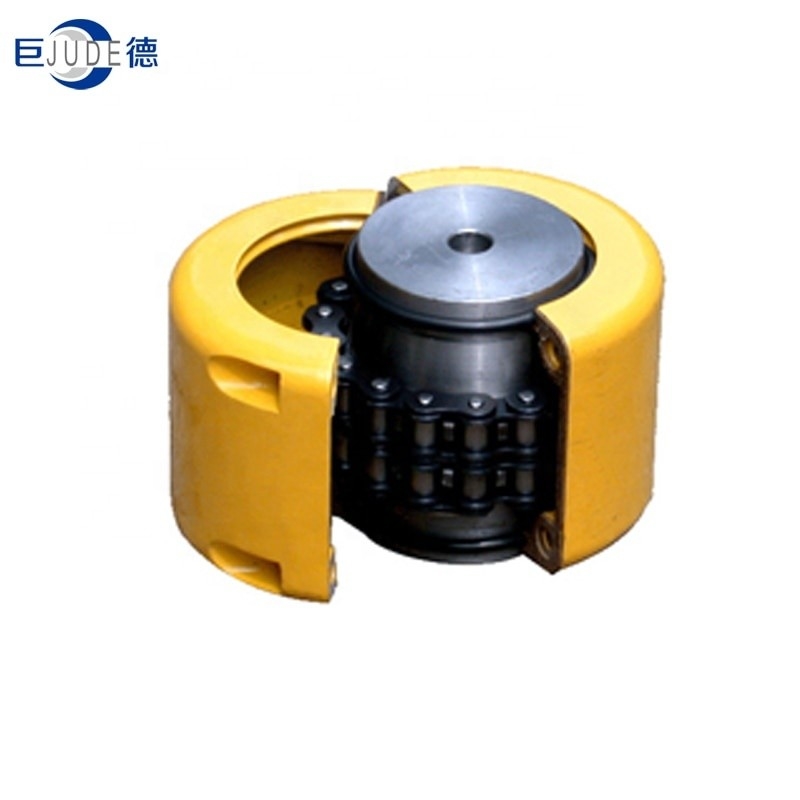

KC 5016 5018 6018 6022 اقتران سلسلة الأسطوانة المسننة
إن اقتران السلسلة ، المكون من سلسلتين من خيطين واثنين من أسنان العجلة ، يتميز بهيكل بسيط ومضغوط ، ومرونة عالية ، وقدرة على نقل الطاقة والمتانة.
علاوة على ذلك ، تتيح وصلة السلسلة توصيلًا / فصلًا بسيطًا ، كما أن استخدام الهيكل يعزز السلامة والمتانة.
1. تتكون سلسلة التوصيل من صف مزدوج من السلاسل وزوج من مسننات التوصيل ، والتي يمكن توصيلها وتفكيكها بواسطة السلسلة.
2. يتميز هذا النوع من اقتران السلسلة بمزايا الهيكل المضغوط ، ونقل عزم الدوران الكبير ، وموثوقية السلسلة ، والسلامة ، والمظهر الجميل ، والتركيب البسيط ، والتمركز السهل.
3. سلسلة التوصيل مناسبة للعديد من المناسبات.
| الصناعات المعمول بها: | مصنع تصنيع ، محلات تصليح الآلات ، أعمال البناء ، الطاقة والتعدين ، شركة الإعلانات | بنية: | سلسلة الأسطوانة |
|---|---|---|---|
| مرنة أو جامدة: | مرن | قياسي أو غير قياسي: | اساسي |
| مواد: | صلب | نموذج: | KC3012-24026 |
| اللون: | متطلبات مخصصة | التعبئة: | حقيبة خشبية |
| المعالجة السطحية: | أكسيد الأسود | اسم المنتج: | KC 5016 5018 6018 6022 اقتران سلسلة الأسطوانة المسننة |
| طلب: | معدات صناعية | مادة الجسم: | 45 # فولاذ |
| بحجم: | حجم مخصص | موك: | 1 مجموعة |
| العادة: | نعم | ميناء: | تيانجين |
| بحجم | عزم الدوران نيوتن متر | سرعة rpm | الحجم الأساسي مم | القصور الذاتي كجم م 2 | الوزن كجم | ||||||
| دماكس | د | D1 | س | إل | Dk | لوك | |||||
| KC3812 | 190 | 5000 | 16 | 45 | 25 | 4.9 | 30 | 59 | 61 | 5.6x10-5 | 0.6 |
| KC4012 | 249 | 4800 | 22 | 62 | 35 | 36 | 75 | 2.47 × 10-4 | 1.0 | ||
| KC4014 | 329 | 4800 | 28 | 69 | 43 | 7.4 | 36 | 84 | 75 | 4.53 × 10-4 | 1.32 |
| KC4016 | 419 | 4800 | 32 | 77 | 50 | 40 | 92 | 7.90 × 10-4 | 1.9 | ||
| KC5014 | 620 | 4800 | 35 | 86 | 53 | 101 | 1.37 × 10-3 | 2.7 | |||
| KC5016 | 761 | 3600 | 40 | 96 | 60 | 9.7 | 45 | 110 | 85 | 2.18 × 10-3 | 3.4 |
| KC5018 | 989 | 3600 | 45 | 106 | 70 | 122 | 3.53 × 10-3 | 4.4 | |||
| KC6018 | 1810 | 3300 | 56 | 127 | 85 | 142 | 9.33 × 10-3 | 7.8 | |||
| KC6020 | 2210 | 2500 | 60 | 139 | 100 | 11.5 | 56 | 158 | 105 | 2.10 × 10-2 | 10.4 |
| KC6022 | 2610 | 2500 | 71 | 152 | 110 | 168 | 2.16 × 10-2 | 12.4 | |||
| KC8018 | 3920 | 2000 | 80 | 170 | 115 | 63 | 186 | 3.63 × 10-2 | 15.2 | ||
| KC8020 | 4800 | 2000 | 90 | 185 | 121 | 15.2 | 65 | 210 | 130 | 7.20x10-2 | 20.2 |
| KC8022 | 5640 | 1800 | 100 | 203 | 140 | 71 | 220 | 8.00 × 10-2 | 26.1 | ||
| KC10020 | 8400 | 1800 | 110 | 233 | 160 | 18.8 | 80 | 250 | 148 | 1.61 × 10-1 | 39.1 |
| KC12018 | 12700 | 1500 | 125 | 256 | 170 | 90 | 307 | 191 | 2.68 × 10-1 | 52.6 | |
| KC 12022 | 18300 | 1250 | 140 | 304 | 210 | 22.7 | 100 | 357 | 5.93 × 10-1 | 79.4 | |
| KC16018 | 26400 | 1100 | 160 | 341 | 224 | 30.1 | 112 | 425 | 250 | 1.05 | 110.7 |
| KC 16022 | 38100 | 1000 | 200 | 405 | 280 | 140 | 475 | 2.50 | 191.8 | ||
| KC20018 | 54100 | 800 | 205 | 426 | 294 | 37.5 | 241 | 496 | 300 | 4.60 | 323.4 |
| كيه سي 20022 | 77800 | 600 | 260 | 507 | 374 | 578 | 1.07 × 10 | 507.8 | |||
| KC24022 | 137000 | 600 | 310 | 608 | 420 | 45.1 | 353 | 650 | 350 | 2.7 × 10 | 958.5 |
| KC 24026 | 186000 | 500 | 380 | 705 | 520 | 745 | 5.70 × 10 | 1403.6 | |||
| KC 32022 | 261000 | 430 | 806 | 570 | 60.1 | 400 | 1 .08 × 102 | 1970 | |||
| KC 40020 | 494000 | 50 | 470 | 932 | 640 | 2.92X1 02 | 3149 | ||||
| KC 40024 | 602000 | 590 | 1093 | 800 | 75.6 | 512 | 4.95 × 102 | 4724 | |||
| KC 40028 | 717000 | 700 | 1255 | 960 | 9.47 × 102 | 6620 | |||||
