اقتران الغشاء المرن للقرص الأسود لآلات النسيج
  • اقتران الغشاء المرن للقرص الأسود لآلات النسيج
  • اقتران الغشاء المرن للقرص الأسود لآلات النسيج
  • اقتران الغشاء المرن للقرص الأسود لآلات النسيج
  • اقتران الغشاء المرن للقرص الأسود لآلات النسيج
  • اقتران الغشاء المرن للقرص الأسود لآلات النسيج

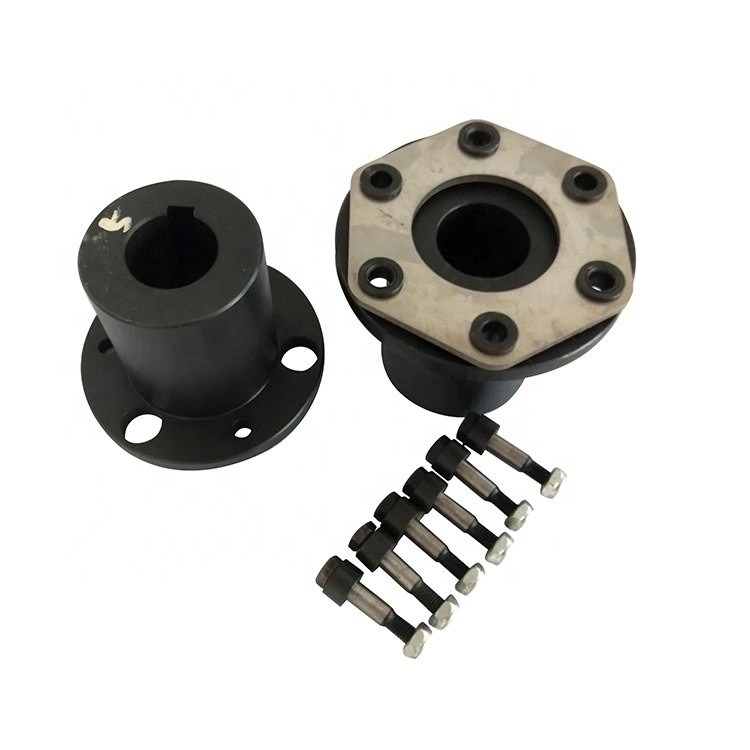

اقتران الغشاء المرن للقرص الأسود لآلات النسيج

اقتران الغشاء المرن للقرص الأسود لآلات النسيج

مكان المنشأ تسانغتشو 、 الصين
اسم العلامة التجارية jude
إصدار الشهادات CE、ISO
رقم الموديل معهد الإعلام الأردني
تفاصيل المنتج
الصناعات المعمول بها:
مصنع تصنيع ، محلات تصليح الآلات
بنية:
قرص
مرنة أو جامدة:
مرن
مواد:
صلب
اسم المنتج:
اقتران الحجاب الحاجز المستخدمة في آلات النسيج
اللون:
أسود
موك:
1 مجموعة
مادة الجسم:
45 # فولاذ
التعبئة:
كرتون
ميناء:
تيانجين
ميزة:
مقاومة التآكل النفطي ، عمر تشغيل طويل
تسليط الضوء:

اقتران غشاء مرن من الصلب

,

اقتران غشاء مرن للقرص

وصف المنتج

اقتران الحجاب الحاجز المستخدمة في آلات النسيج



وصف المنتج

ميزات اقتران القرص:

  • قدرة التعويض المحوري قوية ، مقارنة بوصلة التروس.يمكن مضاعفة الإزاحة الزاوية ، وهي مرنة تسمح بالإزاحة المحورية والقطرية والزاوية.
  • لها تأثير التخميد الواضح ، لا ضوضاء ، لا تآكل.
  • تتكيف مع درجات الحرارة المرتفعة (-80 + 300) .يمكن أن تعمل في بيئة قاسية. التشغيل الآمن في بيئة الصدمات والاهتزازات.
  • كفاءة نقل عالية تصل إلى 99.86٪. مناسب بشكل خاص لنقل الطاقة بسرعة متوسطة وعالية.
  • هيكل بسيط وخفيف الوزن وصغر الحجم وسهل التجميع والتفكيك. لا حاجة للتزييت.
  • يمكن استخدام نقل السرعة بدقة ، دون الانزلاق ، لنقل الآلات الدقيقة.



نقل الطاقة

0.1 - 70 ميغاواط

السرعات

حتى 80000 دورة في الدقيقة

عزم الدوران

حتى 1500000 نيوتن متر

نماذج التصميم

غشاء واحد

الحجاب الحاجز المزدوج

نوع الاتصال

داخل المحور

المحور الخارجي

شفة

اتصال الحجاب الحاجز

انسحب

       اقتران الغشاء المرن للقرص الأسود لآلات النسيج 0اقتران الغشاء المرن للقرص الأسود لآلات النسيج 1

      اقتران الغشاء المرن للقرص الأسود لآلات النسيج 2





بحجم عزم الدوران الانفعال الاقصى سرعة تجويف طول د تحريف ر التعطيل م
تينيسي Tmax [ن] د ج أنا / كغ
/ N · م / N · م / ص · دقيقة (H7) نوع Y J ، J1 ، موصى به / N · m · rad-1 كجم · م 2 ≈
اكتب Z
إل إل L1
JMI1 25 80 6000 14 32 - J1 27 Z1 20 35 90 1 × 104 8.8 0.0007 1
16 ، 18 ، 19 42 30
20 ، 22 52 38
JMI2 63 180 5000 18 ، 19 42 - 30 45 100 1.4 × 104 9.5 0.001 1.3
20 ، 22 ، 24 52 38
25 62 44
JMI3 100 315 5000 20 ، 22 ، 24 52 - 38 50 120 1.87 × 104 11 0.0024 2.3
25 ، 28 62 44
30 82 60
JMI4 160 500 4500 24 52 - 38 55 130 3.12 × 104 12.5 0.0037 3.3
25 ، 28 62 44
30 ، 32 ، 35 82 60
JMI5 250 710 4000 28 62 - 44 60 150 4.32 × 104 14 0.0083 5.3
30-32-35 82 60
40 112 84
JMI6 400 1120 3600 32 ، 35 ، 38 82 82 60 65 170 6.88 × 104 15.5 0.0159 8.7
40 ، 42 ، 45 112 - 84
، 48 ، 50
JMI7 630 1800 3000 40 ، 42 112 112 84 70 210 10.35 × 104 19 0.0432 14.3
45 ، 45 ، 50 -
، 55 ، 56
60 142 107
JMI8 1000 2500 2800 45 ، 48 112 112 84 80 240 16.11 × 104 22.5 0.0879 22
50 ، 55 ، 56 -
60-63-65 142 107
JMI9 1600 4000 2500 55 ، 56 112 112 84 85 260 26.17 × 104 24 0.1415 29
60 ، 63 ، 65 142 - 107
، 70 ، 71 ، 75
80 172 132
JMI10 2500 6300 2000 63 ، 65 ، 70 142 142 107 90 280 7.88 × 104 17 0.2974 52
، 71 ، 75
80-85-90 172 - 132
JMI11 4000 9000 1800 75 142 142 107 95 300 10.49 × 104 19.5 0.4782 69
80-85-90 172 - 132
100 ، 110 212 167
JMI12 6300 12500 1600 90 ، 95 172 - 132 120 340 14.07 × 104 23 0.8067 94
100 ، 110 212 167
، 120 ، 125
JMI13 10000 18000 1400 100 ، 110 212 - 167 135 380 19.23 × 104 28 1.7053 128
، 120 ، 125
130 ، 140 252 202
JMI14 16000 28000 1200 120 ، 125 212 - 167 150 420 30.01 × 104 31 2.6832 184
130 ، 140 ، 150 252 202
160 302 242
JMI15 25000 40000 1120 140 ، 150 252 - 202 180 480 47.46 × 104 37.5 4.8015 263
160 ، 170 ، 180 302 242
JMI16 40000 56000 1000 160 ، 170 ، 180 302 - 242 200 560 68.09 × 104 41 9.4118 384
190 ، 200 352 282
JMI17 63000 80000 900 190 ، 200 ، 220 352 - 282 220 630 101.3 × 104 47 18.3753 561
240 410 330
JMI18 100000 125000 800 220 352 - 282 250 710 161.4 × 104 54.5 28.2033 723
240 ، 250 ، 260 410 330
JMI19 160000 200000 700 250 ، 260 410 - 330 280 800 79.3 × 104 48 66.5813 1267
280300320 470 380

     اقتران الغشاء المرن للقرص الأسود لآلات النسيج 3



منتجات ذات صله

اقتران الغشاء المرن للقرص الأسود لآلات النسيج 4

اقتران الغشاء المرن للقرص الأسود لآلات النسيج 5

التعليمات

س 1: هل أنت شركة تجارية أو مصنع؟

ج: نحن مصنع.



Q2: هل تقدمون عينات؟هل هو مجاني أم إضافي؟

ج: نعم ، يمكننا تقديم العينة ولكن ليس مجانًا. في الواقع لدينا مبدأ سعر جيد جدًا ، عند إجراء الطلب بالجملة ، سيتم إرجاع تكلفة العينة إليك.



Q3: ما هي مدة التسليم؟

ج: عادة ما تكون 10-15 يومًا إذا كانت البضاعة في المخزون.أو 7-25 يومًا إذا لم تكن البضاعة في المخزون ، فهي حسب الكمية.



س 4: ما هي مدة الضمان الخاص بك؟

ج: ضماننا هو 12 شهرًا.



س 5: هل لديكم إجراءات فحص للاقتران؟

ج: 100٪ التفتيش الذاتي قبل التعبئة



س 6.ما هو الدفع الخاص بك؟

ج: 1) 100٪ T / T.2) 30٪ مقدما ، والبعض الآخر قبل الشحن.3) L / C Q7: هل يمكنني زيارة المصنع الخاص بك قبل الطلب؟ج: بالتأكيد ، مرحبا بكم في زيارة المصنع.
