| مكان المنشأ | تسانغتشو 、 الصين |
| اسم العلامة التجارية | jude |
| إصدار الشهادات | CE、ISO |
| رقم الموديل | اقتران غشاء واحد |

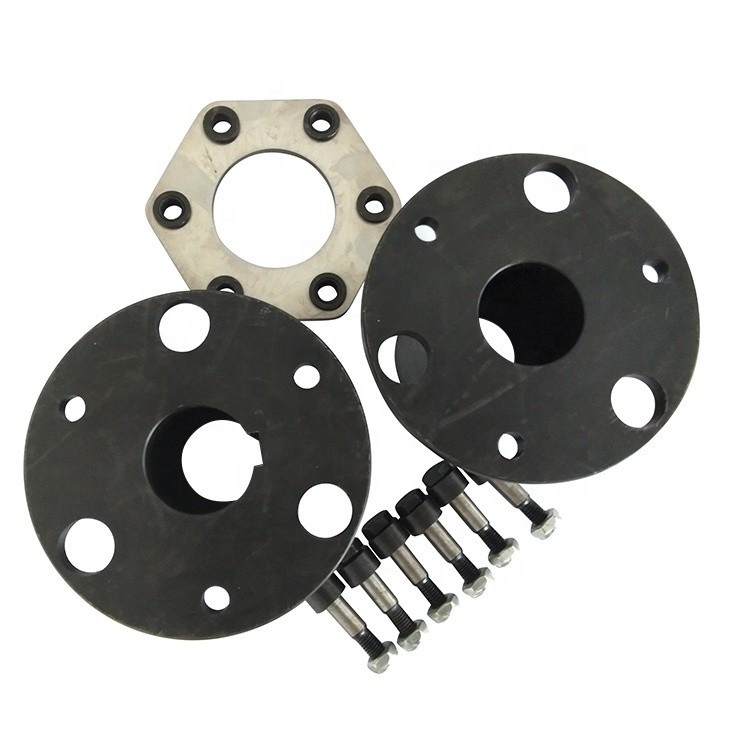

يتكون اقتران الحجاب الحاجز من عدة مجموعات من الأغشية (صفائح الفولاذ المقاوم للصدأ) التي يتم توصيلها بنصفي أداة التوصيل بواسطة البراغي بالتناوب.يتم تشكيل كل مجموعة من الأغشية عن طريق تكديس عدة قطع.شريحة.يعوض اقتران الحجاب الحاجز عن الإزاحة النسبية للعمودين المتصلين بالتشوه المرن للحجاب الحاجز.إنها أداة توصيل مرنة عالية الأداء مع عناصر معدنية قوية.لا يحتاج إلى التزليق.لديها هيكل مدمج ، قوة عالية وعمر خدمة طويل.، لا توجد فجوة دوران ، لا تتأثر بدرجة الحرارة وتلوث الزيت ، فهي تتميز بخصائص مقاومة الأحماض ، ومقاومة القلويات ومقاومة التآكل ، وهي مناسبة لنقل المحور في درجات الحرارة العالية والسرعة العالية وظروف العمل المتوسطة المسببة للتآكل.
يمكن أن تعوض أداة اقتران الحجاب الحاجز عن الإزاحات المحورية والقطرية والزاوية بين المحرك الرئيسي والمحرك المدفوع بسبب أخطاء التصنيع وأخطاء التثبيت والتشوه الحامل وتأثير تغيرات ارتفاع درجة الحرارة.اقتران الحجاب الحاجز عبارة عن اقتران مرن لعنصر معدني مرن.يعتمد على الحجاب الحاجز المعدني لربط المحركات الرئيسية والمحركات التابعة لنقل عزم الدوران.لها مزايا تقليل الاهتزاز المرن ، لا ضوضاء ولا تزييت.منتجات مثالية للوصلات والوصلات العامة.
|
نقل الطاقة |
0.1 - 70 ميغاواط |
|
السرعات |
حتى 80000 دورة في الدقيقة |
|
عزم الدوران |
حتى 1500000 نيوتن متر |
|
نماذج التصميم |
غشاء واحد الحجاب الحاجز المزدوج |
|
نوع الاتصال |
داخل المحور المحور الخارجي شفة |
|
اتصال الحجاب الحاجز |
انسحب |
| بحجم | عزم الدوران | الانفعال الاقصى | سرعة | تجويف | طول | د | تحريف | ر | التعطيل | م | |||
| تينيسي | Tmax | [ن] | د | ج | أنا | / كغ | |||||||
| / N · م | / N · م | / ص · دقيقة | (H7) | نوع Y | J ، J1 ، | موصى به | / N · m · rad-1 | كجم · م 2 ≈ | |||||
| اكتب Z | |||||||||||||
| إل | إل | L1 | |||||||||||
| JMI1 | 25 | 80 | 6000 | 14 | 32 | - | J1 27 Z1 20 | 35 | 90 | 1 × 104 | 8.8 | 0.0007 | 1 |
| 16 ، 18 ، 19 | 42 | 30 | |||||||||||
| 20 ، 22 | 52 | 38 | |||||||||||
| JMI2 | 63 | 180 | 5000 | 18 ، 19 | 42 | - | 30 | 45 | 100 | 1.4 × 104 | 9.5 | 0.001 | 1.3 |
| 20 ، 22 ، 24 | 52 | 38 | |||||||||||
| 25 | 62 | 44 | |||||||||||
| JMI3 | 100 | 315 | 5000 | 20 ، 22 ، 24 | 52 | - | 38 | 50 | 120 | 1.87 × 104 | 11 | 0.0024 | 2.3 |
| 25 ، 28 | 62 | 44 | |||||||||||
| 30 | 82 | 60 | |||||||||||
| JMI4 | 160 | 500 | 4500 | 24 | 52 | - | 38 | 55 | 130 | 3.12 × 104 | 12.5 | 0.0037 | 3.3 |
| 25 ، 28 | 62 | 44 | |||||||||||
| 30 ، 32 ، 35 | 82 | 60 | |||||||||||
| JMI5 | 250 | 710 | 4000 | 28 | 62 | - | 44 | 60 | 150 | 4.32 × 104 | 14 | 0.0083 | 5.3 |
| 30-32-35 | 82 | 60 | |||||||||||
| 40 | 112 | 84 | |||||||||||
| JMI6 | 400 | 1120 | 3600 | 32 ، 35 ، 38 | 82 | 82 | 60 | 65 | 170 | 6.88 × 104 | 15.5 | 0.0159 | 8.7 |
| 40 ، 42 ، 45 | 112 | - | 84 | ||||||||||
| ، 48 ، 50 | |||||||||||||
| JMI7 | 630 | 1800 | 3000 | 40 ، 42 | 112 | 112 | 84 | 70 | 210 | 10.35 × 104 | 19 | 0.0432 | 14.3 |
| 45 ، 45 ، 50 | - | ||||||||||||
| ، 55 ، 56 | |||||||||||||
| 60 | 142 | 107 | |||||||||||
| JMI8 | 1000 | 2500 | 2800 | 45 ، 48 | 112 | 112 | 84 | 80 | 240 | 16.11 × 104 | 22.5 | 0.0879 | 22 |
| 50 ، 55 ، 56 | - | ||||||||||||
| 60-63-65 | 142 | 107 | |||||||||||
| JMI9 | 1600 | 4000 | 2500 | 55 ، 56 | 112 | 112 | 84 | 85 | 260 | 26.17 × 104 | 24 | 0.1415 | 29 |
| 60 ، 63 ، 65 | 142 | - | 107 | ||||||||||
| ، 70 ، 71 ، 75 | |||||||||||||
| 80 | 172 | 132 | |||||||||||
| JMI10 | 2500 | 6300 | 2000 | 63 ، 65 ، 70 | 142 | 142 | 107 | 90 | 280 | 7.88 × 104 | 17 | 0.2974 | 52 |
| ، 71 ، 75 | |||||||||||||
| 80-85-90 | 172 | - | 132 | ||||||||||
| JMI11 | 4000 | 9000 | 1800 | 75 | 142 | 142 | 107 | 95 | 300 | 10.49 × 104 | 19.5 | 0.4782 | 69 |
| 80-85-90 | 172 | - | 132 | ||||||||||
| 100 ، 110 | 212 | 167 | |||||||||||
| JMI12 | 6300 | 12500 | 1600 | 90 ، 95 | 172 | - | 132 | 120 | 340 | 14.07 × 104 | 23 | 0.8067 | 94 |
| 100 ، 110 | 212 | 167 | |||||||||||
| ، 120 ، 125 | |||||||||||||
| JMI13 | 10000 | 18000 | 1400 | 100 ، 110 | 212 | - | 167 | 135 | 380 | 19.23 × 104 | 28 | 1.7053 | 128 |
| ، 120 ، 125 | |||||||||||||
| 130 ، 140 | 252 | 202 | |||||||||||
| JMI14 | 16000 | 28000 | 1200 | 120 ، 125 | 212 | - | 167 | 150 | 420 | 30.01 × 104 | 31 | 2.6832 | 184 |
| 130 ، 140 ، 150 | 252 | 202 | |||||||||||
| 160 | 302 | 242 | |||||||||||
| JMI15 | 25000 | 40000 | 1120 | 140 ، 150 | 252 | - | 202 | 180 | 480 | 47.46 × 104 | 37.5 | 4.8015 | 263 |
| 160 ، 170 ، 180 | 302 | 242 | |||||||||||
| JMI16 | 40000 | 56000 | 1000 | 160 ، 170 ، 180 | 302 | - | 242 | 200 | 560 | 68.09 × 104 | 41 | 9.4118 | 384 |
| 190 ، 200 | 352 | 282 | |||||||||||
| JMI17 | 63000 | 80000 | 900 | 190 ، 200 ، 220 | 352 | - | 282 | 220 | 630 | 101.3 × 104 | 47 | 18.3753 | 561 |
| 240 | 410 | 330 | |||||||||||
| JMI18 | 100000 | 125000 | 800 | 220 | 352 | - | 282 | 250 | 710 | 161.4 × 104 | 54.5 | 28.2033 | 723 |
| 240 ، 250 ، 260 | 410 | 330 | |||||||||||
| JMI19 | 160000 | 200000 | 700 | 250 ، 260 | 410 | - | 330 | 280 | 800 | 79.3 × 104 | 48 | 66.5813 | 1267 |
| 280300320 | 470 | 380 | |||||||||||
Nanpi مقاطعة Jude شركة تصنيع معدات النقل ، المحدودة.هي مؤسسة متخصصة في اقتران البحث والإنتاج.كما يمكننا تطوير منتجات جديدة والإنتاج بالجملة.مع خبرة غنية وفريق R&D محترف ومعدات مختلفة في التوصيل ، تتمتع بظروف فائقة لتلبية متطلباتك المختلفة.
منتجات الشركة الرئيسية هي: جميع أنواع أدوات التوصيل الخاصة بصناعة الآلات في جميع أنحاء العالم ، مثل اقتران مرن شعاعي ، اقتران ذو إطارات ، اقتران عالمي ، اقتران تروس الأسطوانة ، اقتران مرن على شكل زهرة البرقوق ، اقتران صلب قديم ، اقتران سلسلة الأسطوانة ، اقتران الحجاب الحاجز ، اقتران عمود التوصيل المرن كم دبوس ، دبوس وتد مرن ، اقتران دبوس وتد مرن ، اقتران عمود المضخة ، إلخ.
تعتمد مفاهيم شركتنا على الجودة وتتطور بشرف.تتميز أداة التوصيل بالجودة العالية والسعر المنخفض ونماذج المنتجات الكاملة ، وستكون شركتنا هي خيارك الأفضل ، ونتطلع إلى التعاون معك.
