| مكان المنشأ | تسانغتشو 、 الصين |
| اسم العلامة التجارية | jude |
| إصدار الشهادات | CE、ISO |
| رقم الموديل | قرص مزدوج |

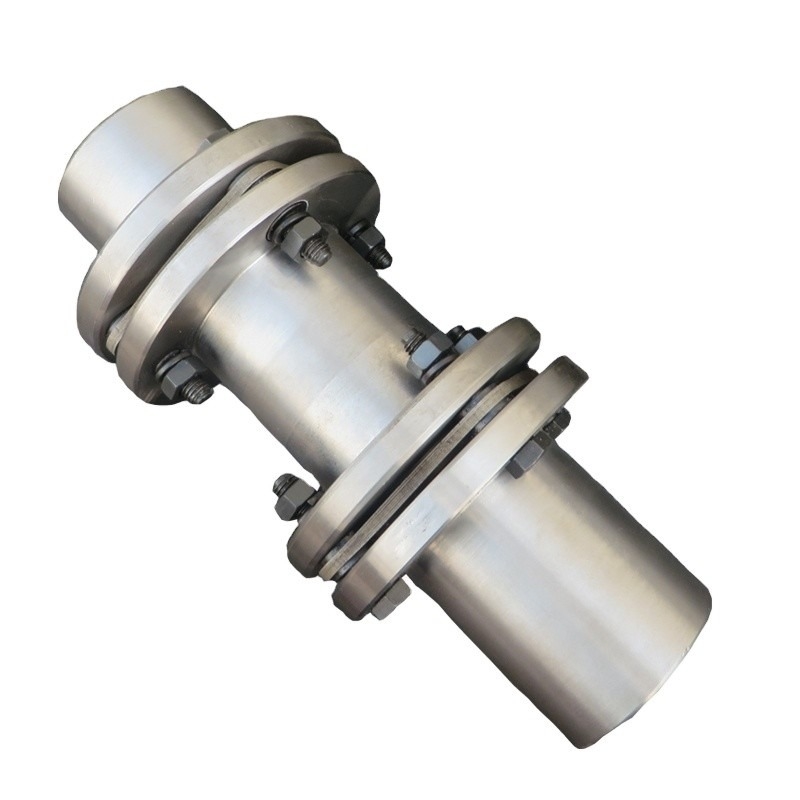

مقدمة من اقتران غشاء مرن مزدوج المفتاح JMIJ
يعوض اقتران الغشاء المرن ذو المفتاح المزدوج JMIJ عن قدرة المحاذاة الخاطئة للمحورين.بالمقارنة مع اقتران التروس ، يمكن مضاعفة الإزاحة الزاوية.الإزاحة الشعاعية لها قوة رد فعل صغيرة ومرونة كبيرة ، مما يسمح بإزاحة محورية وشعاعية وزاوية معينة.يختلف اقتران الغشاء المرن ذو المفتاح المزدوج JMIJ عن وصلات الغشاء الشائعة.فهي لا تقوم فقط بتوصيل العمود المتوسط ، وتمديد مسافة النقل ، ولكن لديها أيضًا غشاءان لزيادة مقدار تعويض المرونة ، لذلك يطلق عليها أيضًا وصلات مزدوجة الحجاب الحاجز.
يمكن للوصل الحاجز المرن ذو المفتاح المزدوج JMIJ نقل السرعة والتشغيل دون اختلاف في الدوران بدقة ، ويمكن استخدامه لنقل ميكانيكي دقيق.تصل كفاءة النقل إلى 99.86٪ في ناقل الحركة ، خاصة لنقل الطاقة العالية السرعة والمتوسطة والعالية.إنه بسيط في الهيكل وخفيف الوزن وصغير الحجم ومريح في التجميع والتفكيك.لا يتعين عليك تحريك الجهاز للتثبيت ، بدون تزييت.يمكن أن تتحرك بأمان في حالة الصدمة والاهتزاز.لديها امتصاص واضح للصدمات ، لا ضوضاء ، لا البلى.
| يكتب | عزم الدوران الاسمي تينيسي |
عزم الدوران الاقصى Tmax |
الأعلى سرعة نص |
قطر تتحمل د |
طول التجويف | د | ر | صلابة التوائية ج |
كتلة | القصور الذاتي الدوراني | |||
| نوع Y | J ، J1، Z ، Z1يكتب | L (يوصي) | |||||||||||
| إل | إل | إل1 | |||||||||||
| ن م | ن م | ص · دقيقة-1 | مم | N · م / راد | كلغ | كجم · م2 | |||||||
| JMI1 | 25 | 80 | 6000 | 14 | 32 | - | ي127 ض120 |
35 | 90 | 8.8 | 1 × 104 | 1 | 0.0007 |
| 16 ، 18 ، 19 | 42 | 30 | |||||||||||
| 20،22 | 52 | 38 | |||||||||||
| JMI2 | 63 | 180 | 5000 | 18،19 | 42 | 30 | 45 | 100 | 9.5 | 1.4 × 104 | 2.3 | 0.001 | |
| 20،22،24 | 52 | 38 | |||||||||||
| 25 | 62 | 44 | |||||||||||
| JMI3 | 100 | 315 | 5000 | 20،22،24 | 52 | - | 38 | 50 | 120 | 11 | 1.87 × 104 | 2.3 | 0.0024 |
| 25،28 | 62 | 44 | |||||||||||
| 30 | 82 | 60 | |||||||||||
| JMI4 | 160 | 500 | 4500 | 24 | 52 | 38 | 55 | 130 | 12.5 | 3.12 × 104 | 3.3 | 0.0024 | |
| 25،28 | 62 | 44 | |||||||||||
| 30،32،35 | 82 | 60 | |||||||||||
| JMI5 | 250 | 710 | 4000 | 28 | 62 | 44 | 60 | 150 | 14 | 4.32 × 104 | 5.3 | 0.0083 | |
| 30،32،35،38 | 82 | 60 | |||||||||||
| 40 | 112 | 84 | |||||||||||
| JMI6 | 400 | 1120 | 3600 | 32،35،38 | 82 | 82 | 60 | 65 | 170 | 15.5 | 6.88 × 104 | 8.7 | 0.0159 |
| 40،42،45،48 ، 50 |
112 | 112 | 84 | ||||||||||
| JMI7 | 630 | 1800 | 3000 | 40،42،45،48 ، 50،55،56 |
112 | 112 | 84 | 70 | 210 | 19 | 10.35 × 104 | 14.3 | 0.0432 |
| 60 | 142 | - | 107 | ||||||||||
| JMI8 | 1000 | 2500 | 2800 | 45،48،50،55 ، 56 |
112 | 112 | 84 | 80 | 240 | 22.5 | 16.11 × 104 | 22 | 0.0879 |
| 60،63،65،70 | 142 | 107 | |||||||||||
| JMI9 | 1600 | 4000 | 2500 | 55،56 | 112 | 84 | 85 | 260 | 24 | 26.17 × 104 | 29 | 0.1415 | |
| 60،63،70،71 ، 75 |
142 | 107 | |||||||||||
| 80 | 172 | 132 | |||||||||||
| JMI10 | 2500 | 6300 | 2000 | 63،65،70،71،75 | 142 | 142 | 107 | 90 | 280 | 17 | 7.88 × 104 | 52 | 0.2974 |
| 80،85،90،95 | 172 | - | 132 | ||||||||||
| JMI11 | 4000 | 9000 | 1800 | 75 | 142 | 142 | 107 | 95 | 300 | 19.5 | 10.49 × 104 | 69 | 0.4782 |
| 80،85،90،95 | 172 | 172 | 132 | ||||||||||
| 100110 | 212 | - | 167 | ||||||||||
| JMI12 | 6300 | 12500 | 1600 | 90،95 | 172 | 132 | 120 | 340 | 23 | 14.07 × 104 | 94 | 0.8067 | |
| 100،110،120،125 | 212 | 167 | |||||||||||
| JMI13 | 10000 | 18000 | 1400 | 100،110،120،125 | 212 | 167 | 135 | 380 | 28 | 19.2 × 104 | 128 | 1.7053 | |
| 130140 | 252 | 202 | |||||||||||
| JMI14 | 16000 | 28000 | 1200 | 120،125 | 212 | - | 167 | 150 | 420 | 31 | 30.0 × 104 | 184 | 2.6832 |
| 130.140.150 | 252 | 202 | |||||||||||
| 160 | 302 | 242 | |||||||||||
| JMI15 | 25000 | 40000 | 1120 | 140،150 | 252 | 202 | 180 | 480 | 37.5 | 47.46 × 104 | 262 | 4.8015 | |
| 160.170.180 | 302 | 242 | |||||||||||
| JMI16 | 40000 | 56000 | 1000 | 160.170.180 | 302 | 242 | 200 | 560 | 41 | 48.09 × 104 | 384 | 9.4118 | |
| 190،200 | 352 | 282 | |||||||||||
| JMI17 | 63000 | 80000 | 900 | 190.200.220 | 352 | 282 | 220 | 630 | 47 | 10.13 × 104 | 561 | 18.3753 | |
| 240 | 410 | 330 | |||||||||||
| JMI18 | 100000 | 125000 | 800 | 220 | 352 | 282 | 250 | 710 | 54.5 | 16.14 × 104 | 723 | 28.2033 | |
| 240،250،260 | 410 | 330 | |||||||||||
| JMI19 | 160000 | 200000 | 710 | 250،260 | 410 | 330 | 280 | 800 | 48 | 79.8 × 104 | 1267 | 66.5813 | |
|
Nanpi مقاطعة Jude شركة تصنيع معدات النقل ، المحدودة.هي مؤسسة متخصصة في اقتران البحث والإنتاج.كما يمكننا تطوير منتجات جديدة والإنتاج بالجملة.مع خبرة غنية وفريق R&D محترف ومعدات مختلفة في التوصيل ، تتمتع بظروف فائقة لتلبية متطلباتك المختلفة.
منتجات الشركة الرئيسية هي: جميع أنواع أدوات التوصيل الخاصة بصناعة الآلات في جميع أنحاء العالم ، مثل اقتران مرن شعاعي ، اقتران ذو إطارات ، اقتران عالمي ، اقتران تروس الأسطوانة ، اقتران مرن على شكل زهرة البرقوق ، اقتران صلب قديم ، اقتران سلسلة الأسطوانة ، اقتران الحجاب الحاجز ، اقتران عمود التوصيل المرن كم دبوس ، دبوس وتد مرن ، اقتران دبوس وتد مرن ، اقتران عمود المضخة ، إلخ.
تعتمد مفاهيم شركتنا على الجودة وتتطور بشرف.تتميز أداة التوصيل بالجودة العالية والسعر المنخفض ونماذج المنتجات الكاملة ، وستكون شركتنا هي خيارك الأفضل ، ونتطلع إلى التعاون معك.
س 1: هل أنت شركة تجارية أو مصنع؟
ج: نحن مصنع.
Q2: هل تقدمون عينات؟هل هو مجاني أم إضافي؟
ج: نعم ، يمكننا تقديم العينة ولكن ليس مجانًا. في الواقع لدينا مبدأ سعر جيد جدًا ، عند إجراء الطلب بالجملة ، سيتم إرجاع تكلفة العينة إليك.
Q3: ما هي مدة التسليم؟
ج: عادة ما تكون 10-15 يومًا إذا كانت البضاعة في المخزون.أو 7-25 يومًا إذا لم تكن البضاعة في المخزون ، فهي حسب الكمية.
س 4: ما هي مدة الضمان الخاص بك؟
ج: ضماننا هو 12 شهرًا.
س 5: هل لديكم إجراءات فحص للاقتران؟
ج: 100٪ التفتيش الذاتي قبل التعبئة
س 6.ما هو الدفع الخاص بك؟
ج: 1) 100٪ T / T.2) 30٪ مقدما ، والبعض الآخر قبل الشحن.3) L / C Q7: هل يمكنني زيارة المصنع الخاص بك قبل الطلب؟ج: بالتأكيد ، مرحبا بكم في زيارة المصنع.
