| مكان المنشأ | تسانغتشو 、 الصين |
| اسم العلامة التجارية | jude |
| إصدار الشهادات | CE、ISO |
| رقم الموديل | جيكل |

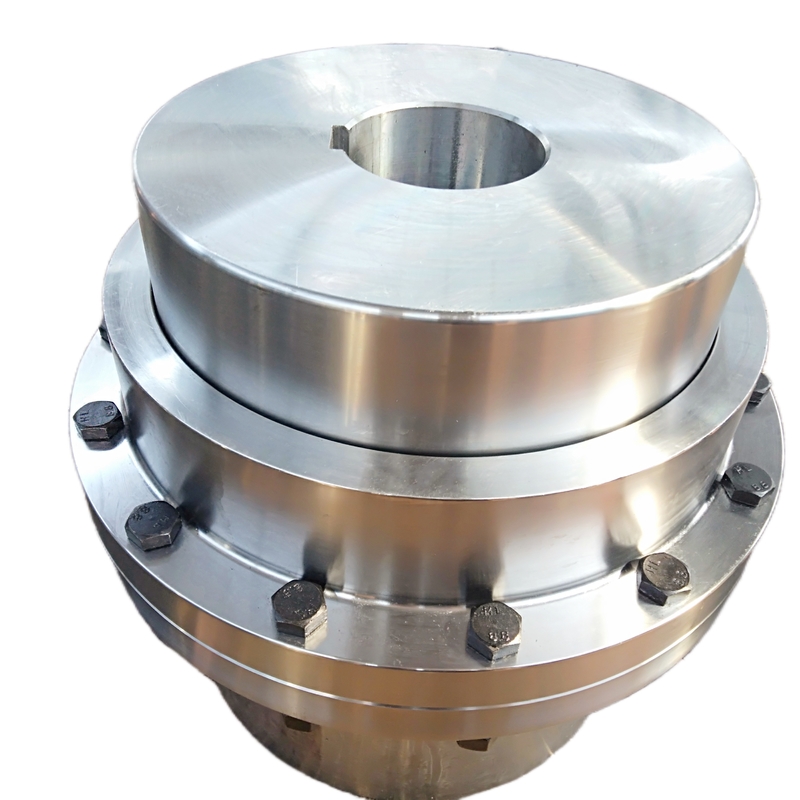

تم تصميم أدوات التوصيل الترسية لنقل عزم الدوران بين عمودين غير متصلين.وهي تتكون عادةً من مفصلين مرنين - أحدهما ثابت بكل عمود - متصلان بواسطة مغزل أو عمود ثالث.يربط اقتران التروس محرك القيادة بعلبة التروس في آليات الرفع ، ولكن يمكنه أيضًا توصيل علبة التروس مباشرةً بأسطوانات حبل سلكية أصغر باستخدام نصف ذي حواف.
من حيث تصميمها ، تنقل وصلات التروس عزم الدوران عبر محاور ذات أسنان تروس متوجة تكون في شبكة دائمة مع أسنان التروس المستقيمة للأكمام - وهو تصميم يوفر أعلى انتقال لعزم الدوران لأصغر حجم.كما أنها تعمل بسرعات عالية ، وتتوافق مع نمط البراغي AGMA وتعوض عن اختلال محاذاة العمود الزاوي والقطري والمحوري.
| بحجم | عزم الدوران Tn Nm | السرعة [ن] ص / دقيقة | تجويف | طول | د | ح | أ | ج | الجمود الدوراني kg.m2 | لوب مل | الوزن كجم |
| Y ، J1 | |||||||||||
| دل ، د 2 | إل | ||||||||||
| GIICL1 | 355 | 4000 | 14-35 | 38-82 | 103 | 2.0 | 36 | 8 | 0.0035- 0.00375 | 51 | 3.1 |
| GIICL2 | 630 | 4000 | 16-45 | 38-112 | 115 | 2.0 | 42 | 8 | 0.00550 - 0.00675 | 70 | 3.5 |
| GIICL3 | 1000 | 4000 | 22-56 | 38-112 | 127 | 2.0 | 44 | 8 | 0.010 - 0.0113 | 68 | 7.0 |
| جيكل 4 | 1600 | 4000 | 38-65 | 60-142 | 149 | 2.0 | 49 | 8 | 0.02-0.0245 | 87 | 12.2 |
| GIICL5 | 2800 | 4000 | 40-75 | 84-142 | 167 | 2.5 | 55 | 10 | 0.0378- 0.0433 | 125 | 18.0 |
| GIICL6 | 4500 | 4000 | 45-90 | 84-172 | 187 | 2.5 | 56 | 10 | 0.0663- 0.0843 | 148 | 26.5 |
| جيكل 7 | 6300 | 3750 | 50-105 | 84-212 | 204 | 3.5 | 60 | 10 | 0.103-0.151 | 175 | 39.2 |
| GIICL8 | 9000 | 3300 | 55-115 | 84-212 | 230 | 3.0 | 67 | 12 | 0.167-0.241 | 268 | 49.7 |
| GIICL9 | 14000 | 3000 | 60-135 | 107-252 | 256 | 3.0 | 69 | 12 | 0.316-0.470 | 310 | 79.6 |
| جيكل 10 | 20000 | 2650 | 65-150 | 107-252 | 287 | 3.5 | 78 | 14 | 0.511-0.745 | 472 | 101 |
| GIICL11 | 31500 | 2350 | 70-175 | 107-302 | 325 | 3.5 | 81 | 14 | 1.096-1.588 | 550 | 161 |
| جيكل 12 | 45000 | 2100 | 75-200 | 107-352 | 362 | 4.0 | 89 | 16 | 1.623 - 3.055 | 695 | 213 |
| GIICL13 | 63000 | 1850 | 150-225 | 202-352 | 412 | 4.5 | 98 | 18 | 3.925-4.918 | 1019 | 315 |
| GIICL14 | 100000 | 1650 | 170-250 | 242-410 | 462 | 5.5 | 172 | 22 | 8.025-9.725 | 3900 | 476 |
| GIICL15 | 160000 | 1500 | 190-285 | 282-470 | 512 | 5.5 | 182 | 22 | 14.300 - 17.45 | 3700 | 696 |
| GIICL16 | 224000 | 1300 | 220-320 | 282-470 | 580 | 7.0 | 209 | 28 | 23.925-29.1 | 4500 | 913 |
| GIICL17 | 315000 | 1200 | 250-365 | 330-550 | 644 | 7.0 | 198 | 28 | 43.095 - 53.725 | 4900 | 1322 |
| GIICL18 | 450000 | 1050 | 280-400 | 380-650 | 726 | 8.0 | 222 | 28 | 78.525-99.500 | 7000 | 1948 |
| GIICL19 | 630000 | 950 | 300-470 | 380-650 | 818 | 8.0 | 232 | 32 | 136.750 - 175.5 | 8900 | 3026 |
اكتب G20 القياسي ذو الحواف المزدوجة ذات الحواف
للأحجام 1010G حتى 1055G ،
| الحجم ① | تصنيف عزم الدوران (Ib-in) ④ | السماح بالسرعة RPM⑤ | ماكس بور | مين تتحمل ⑦ | CpIgWt مع عدم وجود تتحمل (رطل) | لوب بالوزن (رطل) | أ | ب | ج | د | F | ح | ي | م | الفارق | |
| G10 | مجموعة العشرين | |||||||||||||||
| 1010G | 108080 | 8000 | 1.875 | 0.50 | 9 | 10 | 0.09 | 4.56 | 3.50 | 1.69 | 2.70 | 3.30 | 0.55 | 1.53 | 2.00 | 0.125 |
| 1015 ز | 20.790 | 6500 | 2.375 | 0.75 | 17 | 20 | 0.16 | 6.00 | 4.00 | 1.94 | 3.40 | 4.14 | 0.75 | 1.88 | 2.40 | 0.125 |
| 1020 جرام | 37800 | 5600 | 2.875 | 1.00 | 30 | 35 | 0.25 | 7.00 | 5.00 | 2.44 | 4.14 | 4.98 | 0.75 | 2.34 | 3.00 | 0.125 |
| 1025 ج | 66،150 | 5000 | 3.625 | 1.25 | 55 | 65 | 0.50 | 8.38 | 6.25 | 3.03 | 5.14 | 6.10 | 0.86 | 2.82 | 3.60 | 0.188 |
| 1030 ج | 107100 | 4400 | 4.125 | 1.50 | 85 | 95 | 0.80 | 9.44 | 7.37 | 3.59 | 6.00 | 7.10 | 0.86 | 3.30 | 4.20 | 0.188 |
| 1035 م | 163.800 | 3900 | 4.875 | 2.00 | 135 | 150 | 1.20 | 11.00 | 8.63 | 4.19 | 7.00 | 8.32 | 1.12 | 3.84 | 5.10 | 0.250 |
| 1040 جرام | 270900 | 3600 | 5.750 | 2.50 | 195 | 215 | 2.00 | 12.50 | 9.75 | 4.75 | 8.25 | 9.66 | 1.12 | 4.38 | 5.70 | 0.250 |
| 1045 جرام | 371700 | 3200 | 6750 | 3.00 | 280 | 300 | 2.30 | 13.62 | 10.93 | 5.31 | 9.25 | 1،079 | 1.12 | 4.84 | 6.50 | 0.312 |
| 1050 جرام | 500900 | 2900 | 7.375 | 3.50 | 390 | 420 | 3.90 | 15.31 | 12.37 | 6.03 | 10.00 | 12.04 | 1.50 | 5.54 | 7.20 | 0.312 |
| 1055 جرام | 655200 | 2650 | 8.250 | 4.00 | 525 | 550 | 4.90 | 16.75 | 13.56 | 6.62 | 11.00 | 13.16 | 1.50 | 6.22 | 8.00 | 0.312 |
| 1060 جرام | 800.100 | 2.450 | 9.125 | 4.50 | 675 | 7.00 | 18.00 | 15.13 | 7.41 | 12.00 | 14.41 | مرحاض | 6.66 | 9.00 | 0.312 | |
Nanpi مقاطعة Jude شركة تصنيع معدات النقل ، المحدودة.هي مؤسسة متخصصة في اقتران البحث والإنتاج.كما يمكننا تطوير منتجات جديدة والإنتاج بالجملة.مع خبرة غنية وفريق R&D محترف ومعدات مختلفة في التوصيل ، تتمتع بظروف فائقة لتلبية متطلباتك المختلفة.
منتجات الشركة الرئيسية هي: جميع أنواع أدوات التوصيل الخاصة بصناعة الآلات في جميع أنحاء العالم ، مثل اقتران مرن شعاعي ، اقتران ذو إطارات ، اقتران عالمي ، اقتران تروس الأسطوانة ، اقتران مرن على شكل زهرة البرقوق ، اقتران صلب قديم ، اقتران سلسلة الأسطوانة ، اقتران الحجاب الحاجز ، اقتران عمود التوصيل المرن كم دبوس ، دبوس وتد مرن ، اقتران دبوس وتد مرن ، اقتران عمود المضخة ، إلخ.
تعتمد مفاهيم شركتنا على الجودة وتتطور بشرف.تتميز أداة التوصيل بالجودة العالية والسعر المنخفض ونماذج المنتجات الكاملة ، وستكون شركتنا هي خيارك الأفضل ، ونتطلع إلى التعاون معك.
