مسكن > منتجات > اقتران تروس مرنة >

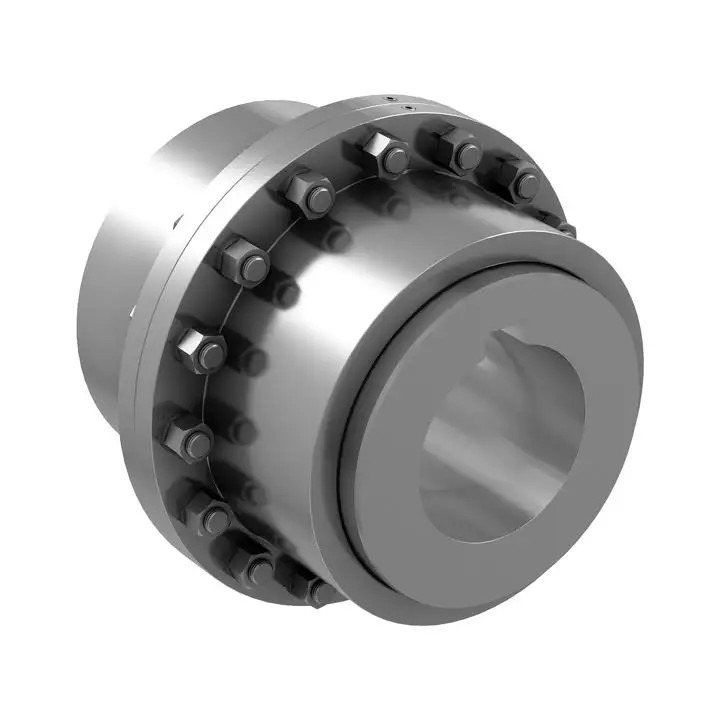

مخصص CL Gear اقتران ، 45 # الصلب اقتران مرنة للمعدات الصناعية
  • مخصص CL Gear اقتران ، 45 # الصلب اقتران مرنة للمعدات الصناعية
  • مخصص CL Gear اقتران ، 45 # الصلب اقتران مرنة للمعدات الصناعية
  • مخصص CL Gear اقتران ، 45 # الصلب اقتران مرنة للمعدات الصناعية
مخصص CL Gear اقتران ، 45 # الصلب اقتران مرنة للمعدات الصناعية

مخصص CL Gear اقتران ، 45 # الصلب اقتران مرنة للمعدات الصناعية

مكان المنشأ تسانغتشو 、 الصين
اسم العلامة التجارية jude
إصدار الشهادات CE、ISO
رقم الموديل اقتران التروس CL
تفاصيل المنتج
بنية:
هيأ
مرنة أو جامدة:
مرن
مواد:
صلب
اللون:
أسود
طلب:
معدات صناعية
الصناعات المعمول بها:
مصنع تصنيع ، محلات تصليح الآلات
مادة الجسم:
45 # فولاذ
ميزة:
عمر تشغيلي طويل
التعبئة:
صندوق خشبي
اسم:
مرنة اقتران ترس دبوس
العادة:
نعم
اسم المنتج:
CL نوع وصلات التروس
تسليط الضوء:

CL اقتران التروس

,

اقتران الصلب المرن للمعدات الصناعية

,

45 # اقتران الصلب المرن

وصف المنتج

وصلات تروس من نوع CL لتعدين التعدين ، رفع صناعات النقل ، الكيماويات البترولية

اقتران التروس CL (JB / ZQ4218-86)

اقتران التروس من النوع CL مناسب لتوصيل محورين أفقيين لنقل الحركة.لديه القدرة على تعويض الانحراف النسبي من محورين وينتمي إلى اقتران صلب متحرك. يتكون غلافان خارجيان بأسنان داخلية وجلبان مع أسنان خارجية.الأكمام والأعمدة متصلة بواسطة المفاتيح.يتم توصيل الغلافين الخارجيين بواسطة البراغي.يتم ترتيب حلقة مانعة للتسرب بين الغلاف والغطاء.



مخصص CL Gear اقتران ، 45 # الصلب اقتران مرنة للمعدات الصناعية 0

* البعد الرئيسي لربط العتاد CL والمعلمة (JB / ZQ4218-86)

نموذج عزم الدوران الاسمي
KN · م		 سرعة
دورة في الدقيقة		 تجويف
د 1 ، د 2 ، دز		 طول التجويف أ ب د D1 د 2 ج C1 C2 ه القصور الذاتي الدوراني
كجم · م		 كتلة
كلغ
ص J1
Z2
إل
مم
CL1 710 3780 18،19 42 30 49 106 170 110 55 16 - - 12 0.03 7.8
20،22،24 52 38 6 18.5 18.5
25،28 62 44 2.5 14 18.5
30،32،35،38 82 60 11 -
40 112 84
CL2 1400 3000 30،32،35،38 82 60 75 134 185 125 70 2.5 13 22 12 0.05 12.5
40،42،45 112 84 28
48،50
CL3 3150 2400 40،42،45 112 84 92 170 220 150 90 2.5 15 28 18 0.13 26.9
48،50،55،56
60 142 107 36
CL5 8000 1680 50،55،56 112 84 145 220 290 200 130 5 30 40 25 0.45 55.8
60،63،65،70 142 107
71،75
80،85،90 172 132
CL6 11200 1500 60،63،65 142 107 160 246 320 230 140 5 25 - 25 0.70 79.9
70 ، 71 ، 75
80،85،90،95 172 132
100110 212 167
CL7 18000 1270 65،70،71،75 142 107 185 286 350 260 170 5 40 40 30 1.15 109.5
80،85،90،95 172 132 25 45
1001110120 212 167
CL8 22400 1140 80،85،90،95 172 132 210 325 380 315 190 5 35 45 30 2.38 133.8
1001110120 212 167
130140 252 202 30
CL9 28000 1000 90،95 172 132 220 335 430 365 210 5 40 - 30 3.55 171
100،110،120،125 212 167 30
130.140.150 252 202
160 302 242
سي إل 10 50000 850 110.120125 212 167 245 365 490 420 260 5 30 - 30 7.00 275.8
130.140.150 252 202
160.170.180 302 242
سي إل 11 71000 750 120،125 212 167 280 405 545 470 330 5 40 - 35 13.75 385
130.140.150 252 202
160.170.180 302 242 35
190.200.220 352 282
CL12 100000 660 140،150 252 202 350 485 590 520 340 5 45 - 35 21.5 540
160.170.180 302 242 38
190.200.220 352 282
240،250 410 330
سي إل 13 140000 600 160.170.180 302 242 375 524 680 590 380 7.5 45 - 40 40.00 798.3
190.200.220 352 282
240،250،260 410 330
280 470 380
CL14 200000 540 180 302 242 405 565 730 650 450 7.5 50 - 40 53.75 976.6
190.200.220 352 282
240،250،260 410 330
280300320 470 380
سي إل 15 250000 480 200،220 352 282 480 644 780 700 480 7.5 50 - 40 81.25 1182.5
240،250،260 410 300
280300320 470 380
340360 550 450
سي إل 16 355000 425 240،250،260 410 330 535 720 900 785 530 10 - - 50 150 1936
280300320 470 380
340.360.380 550 450
400 650 540
سي إل 17 560000 380 260 410 330 625 800 1000 885 630 10 - - 50 285 2700
280300320 470 380
340.360.380 550 450
400420440450 650 540
سي إل 18 710000 330 300320 470 380 71 900 1100 990 710 10 - - 50 400 3669
340.360.380 550 450
400420440450 650 540
460،480،500
CL19 1000000 300 360380 550 450 730 910 1250 1090 800 15 - - 60 675 5138
400420440450 650 540
460،480،500 800 680
530560

ملحوظة:
1. يتم حساب كتلة الاقتران والقصور الذاتي الدوراني بالتقريب بواسطة الحد الأدنى للقطر والحد الأقصى لطول التجويف.
2. قطر تتحمل dz <140mm.
3. لا يحتاج التجويف من النوع J1 إلى حاجز نهاية العمود كما هو مطلوب.
4. تنطبق هذه المواصفة القياسية على المنتجات القديمة فقط.

وصف المنتجمخصص CL Gear اقتران ، 45 # الصلب اقتران مرنة للمعدات الصناعية 1مخصص CL Gear اقتران ، 45 # الصلب اقتران مرنة للمعدات الصناعية 2مخصص CL Gear اقتران ، 45 # الصلب اقتران مرنة للمعدات الصناعية 3مخصص CL Gear اقتران ، 45 # الصلب اقتران مرنة للمعدات الصناعية 4



معلومات عنا

مخصص CL Gear اقتران ، 45 # الصلب اقتران مرنة للمعدات الصناعية 5

Nanpi مقاطعة Jude شركة تصنيع معدات النقل ، المحدودة.هي مؤسسة متخصصة في اقتران البحث والإنتاج.كما يمكننا تطوير منتجات جديدة والإنتاج بالجملة.مع خبرة غنية وفريق R&D محترف ومعدات مختلفة في التوصيل ، تتمتع بظروف فائقة لتلبية متطلباتك المختلفة.

منتجات الشركة الرئيسية هي: جميع أنواع أدوات التوصيل الخاصة بصناعة الآلات في جميع أنحاء العالم ، مثل اقتران مرن شعاعي ، اقتران ذو إطارات ، اقتران عالمي ، اقتران تروس الأسطوانة ، اقتران مرن على شكل زهرة البرقوق ، اقتران صلب قديم ، اقتران سلسلة الأسطوانة ، اقتران الحجاب الحاجز ، اقتران عمود التوصيل المرن كم دبوس ، دبوس وتد مرن ، اقتران دبوس وتد مرن ، اقتران عمود المضخة ، إلخ.

تعتمد مفاهيم شركتنا على الجودة وتتطور بشرف.تتميز أداة التوصيل بالجودة العالية والسعر المنخفض ونماذج المنتجات الكاملة ، وستكون شركتنا هي خيارك الأفضل ، ونتطلع إلى التعاون معك.

مخصص CL Gear اقتران ، 45 # الصلب اقتران مرنة للمعدات الصناعية 6

التعليمات

س 1: هل أنت شركة تجارية أو مصنع؟

ج: نحن مصنع.



Q2: هل تقدمون عينات؟هل هو مجاني أم إضافي؟

ج: نعم ، يمكننا تقديم العينة ولكن ليس مجانًا. في الواقع لدينا مبدأ سعر جيد جدًا ، عند إجراء الطلب بالجملة ، سيتم إرجاع تكلفة العينة إليك.



Q3: ما هي مدة التسليم؟

ج: عادة ما تكون 10-15 يومًا إذا كانت البضاعة في المخزون.أو 7-25 يومًا إذا لم تكن البضاعة في المخزون ، فهي حسب الكمية.



س 4: ما هي مدة الضمان الخاص بك؟

ج: ضماننا هو 12 شهرًا.



س 5: هل لديكم إجراءات فحص للاقتران؟

ج: 100٪ التفتيش الذاتي قبل التعبئة



س 6.ما هو الدفع الخاص بك؟

ج: 1) 100٪ T / T.2) 30٪ مقدما ، والبعض الآخر قبل الشحن.3) L / C Q7: هل يمكنني زيارة المصنع الخاص بك قبل الطلب؟ج: بالتأكيد ، مرحبا بكم في زيارة المصنع.
