| مكان المنشأ | تسانغتشو 、 الصين |
| اسم العلامة التجارية | jude |
| إصدار الشهادات | CE、ISO |

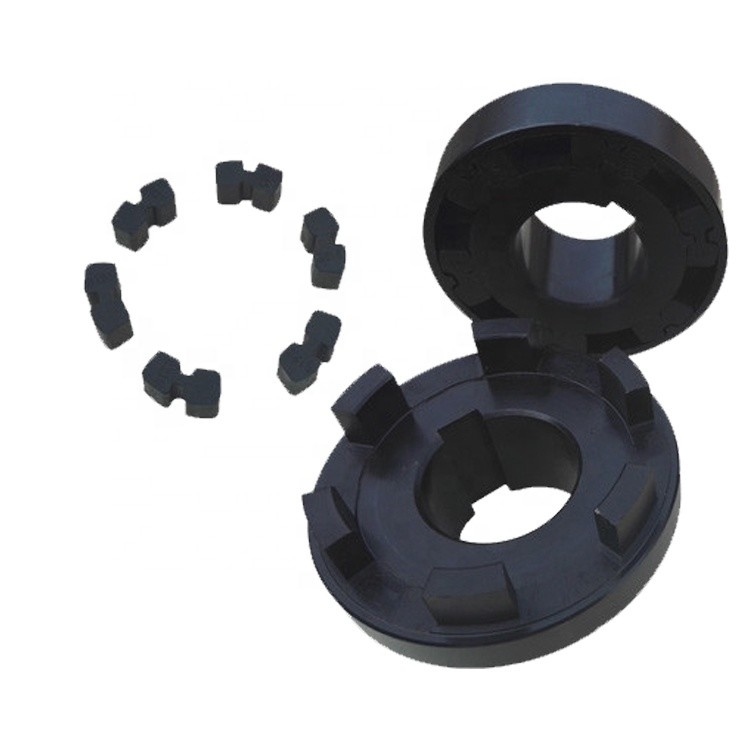

HTLA-H اقتران مرنيتم استخدام العديد من الأجزاء المرنة على شكل H ، ويتم إدخال الكتل المحدبة للوصلات النصفية الرئيسية والموجودة في المقابل بين الأجزاء المرنة على شكل H لتحقيق اقتران نصفين من أدوات التوصيل.تتميز وصلات الكتل المرنة من النوع H بهيكل بسيط ، وحجم مضغوط ، وتصنيع مناسب ، وتكلفة منخفضة ، وتجميع وتفكيك مناسبين ، ولديها تعويض جيد للإزاحة النسبية للعمودين ، وتقليل الاهتزاز ، وأداء توسيد.إنها مناسبة لتوصيل اثنين من أعمدة النقل المحورية..
نموذج محدد: اقتران بلوك مرن من نوع HTLA على شكل H ، اقتران بلوك مرن من النوع HTLB على شكل H
| نموذج | عزم الدوران الاسمي Tn / N · m | السرعة المسموح بها [n] / r · min-1 | قطر فتحة المحور d1 ، d2 ، dz | طول فتحة العمود | ب | ب 1 | د | D1 | س | لحظة القصور الذاتي I / kg · m2 | الكتلة م / كجم | ||||
| نوع Y | نوع J1 ، Z | نوع Y نوع J1 | Z 型 | ||||||||||||
| حديد | صلب | إل | L1 | إل | |||||||||||
| HTLA1 | 18 | 5000 | 12 ، 14 | 32 | 27 | - | 8 | 22 | 20 | 58 | 40 | 2 | 0.0003 | 1 | |
| 16 ، 18 ، 19 | 42 | 30 | 44 | ||||||||||||
| 20 ، 22 ، 24 | 52 | 38 | 52 | ||||||||||||
| HTLA2 | 31.5 | 5000 | 16 ، 18 ، 19 | 42 | 30 | 48 | 8 | 26 | 20 | 70 | 48 | 0.0006 | 1.65 | ||
| 20 ، 22 ، 24 | 52 | 38 | 56 | ||||||||||||
| 25 ، 28 | 62 | 44 | 62 | ||||||||||||
| HTLA3 | 63 | 5000 | 20 ، 22 ، 24 | 52 | 38 | 60 | 10 | 32 | 21 | 82 | 60 | 0.0017 | 3.22 | ||
| 25 ، 28 | 62 | 44 | 66 | ||||||||||||
| 30 ، 32 | 82 | 60 | 82 | ||||||||||||
| HTLA4 | 100 | 5000 | 24 | 52 | 38 | 66 | 12 | 40 | 24 | 95 | 70 | 0.0041 | 5.15 | ||
| 25 ، 28 | 62 | 44 | 72 | ||||||||||||
| 30-32-35 | 82 | 60 | 88 | ||||||||||||
| 40 | 112 | 84 | 112 | ||||||||||||
| HTLA5 | 160 | 5000 | 28 | 62 | 44 | 72 | 14 | 42 | 27 | 110 | 80 | 0.014 | 10.85 | ||
| 30-32-35 | 82 | 60 | 88 | ||||||||||||
| 40 ، 42 ، 45 | 112 | 84 | 112 | ||||||||||||
| HTLA6 | 250 | 4500 | 5000 | 32 ، 35 ، 38 | 82 | 60 | 88 | 17 | 45 | 31 | 125 | 92 | 0.014 | 10.85 | |
| 40-42-45 | 112 | 84 | 112 | ||||||||||||
| 50 | - | ||||||||||||||
| HTLA7 | 355 | 4000 | 5000 | 38 | 82 | 60 | 88 | 20 | 48 | 34 | 140 | 100 | 0.02 | 12.97 | |
| 40-42-45 | 112 | 84 | 112 | ||||||||||||
| 50 ، 55 ، 56 | |||||||||||||||
| HTLA8 | 560 | 3500 | 4700 | 42 ، 45 ، 48 | 20 | 55 | 39 | 160 | 110 | 0.033 | 20.15 | ||||
| 50 ، 55 ، 56 | |||||||||||||||
| 60 ، 63 ، 65 | 142 | 107 | 142 | ||||||||||||
| HTLA9 | 900 | 3100 | 4200 | 50 ، 55 ، 56 | 112 | 84 | 119 | 20 | 55 | 42 | 180 | 125 | 0.061 | 26.12 | |
| 60 ، 63 ، 65 ، 70 ، 71 ، 75 | 142 | 107 | 147 | ||||||||||||
| HTLA10 | 1400 | 2800 | 3800 | 60 ، 63 ، 65 | 22 | 62 | 47 | 200 | 140 | 0.13 | 38.9 | ||||
| 70 ، 71 ، 75 | |||||||||||||||
| 80 ، 85 | 172 | 132 | 172 | ||||||||||||
| HTLA11 | 2000 | 2500 | 3300 | 65-70-71 | 142 | 107 | 147 | 22 | 62 | 52 | 225 | 150 | 0.19 | 43.13 | |
| 80 ، 85 ، 90 | 172 | 132 | 172 | ||||||||||||
| HTLA12 | 2800 | 2200 | 3000 | 71 ، 75 | 142 | 107 | 152 | 22 | 67 | 60 | 250 | 165 | 3 | 0.33 | 57.55 |
| 80-85-90 | 172 | 132 | 177 | ||||||||||||
| 100 | 212 | 167 | 212 | ||||||||||||
| HTLA13 | 4000 | 2000 | 2700 | 80-85-90 | 172 | 132 | 177 | 24 | 69 | 65 | 280 | 180 | 0.52 | 80.33 | |
| 100 ، 110 | 212 | 167 | 212 | ||||||||||||
Nanpi مقاطعة Jude شركة تصنيع معدات النقل ، المحدودة.هي مؤسسة متخصصة في اقتران البحث والإنتاج.كما يمكننا تطوير منتجات جديدة والإنتاج بالجملة.مع خبرة غنية وفريق R&D محترف ومعدات مختلفة في التوصيل ، تتمتع بظروف فائقة لتلبية متطلباتك المختلفة.
منتجات الشركة الرئيسية هي: جميع أنواع أدوات التوصيل الخاصة بصناعة الآلات في جميع أنحاء العالم ، مثل اقتران مرن شعاعي ، اقتران ذو إطارات ، اقتران عالمي ، اقتران تروس الأسطوانة ، اقتران مرن على شكل زهرة البرقوق ، اقتران صلب قديم ، اقتران سلسلة الأسطوانة ، اقتران الحجاب الحاجز ، اقتران عمود التوصيل المرن كم دبوس ، دبوس وتد مرن ، اقتران دبوس وتد مرن ، اقتران عمود المضخة ، إلخ.
تعتمد مفاهيم شركتنا على الجودة وتتطور بشرف.تتميز أداة التوصيل بالجودة العالية والسعر المنخفض ونماذج المنتجات الكاملة ، وستكون شركتنا هي خيارك الأفضل ، ونتطلع إلى التعاون معك.
س 1: هل أنت شركة تجارية أو مصنع؟
ج: نحن مصنع.
Q2: هل تقدمون عينات؟هل هو مجاني أم إضافي؟
ج: نعم ، يمكننا تقديم العينة ولكن ليس مجانًا. في الواقع لدينا مبدأ سعر جيد جدًا ، عند إجراء الطلب بالجملة ، سيتم إرجاع تكلفة العينة إليك.
Q3: ما هي مدة التسليم؟
ج: عادة ما تكون 10-15 يومًا إذا كانت البضاعة في المخزون.أو 7-25 يومًا إذا لم تكن البضاعة في المخزون ، فهي حسب الكمية.
س 4: ما هي مدة الضمان الخاص بك؟
ج: ضماننا هو 12 شهرًا.
س 5: هل لديكم إجراءات فحص للاقتران؟
ج: 100٪ التفتيش الذاتي قبل التعبئة
س 6.ما هو الدفع الخاص بك؟
ج: 1) 100٪ T / T.2) 30٪ مقدما ، والبعض الآخر قبل الشحن.3) L / C Q7: هل يمكنني زيارة المصنع الخاص بك قبل الطلب؟ج: بالتأكيد ، مرحبا بكم في زيارة المصنع.
