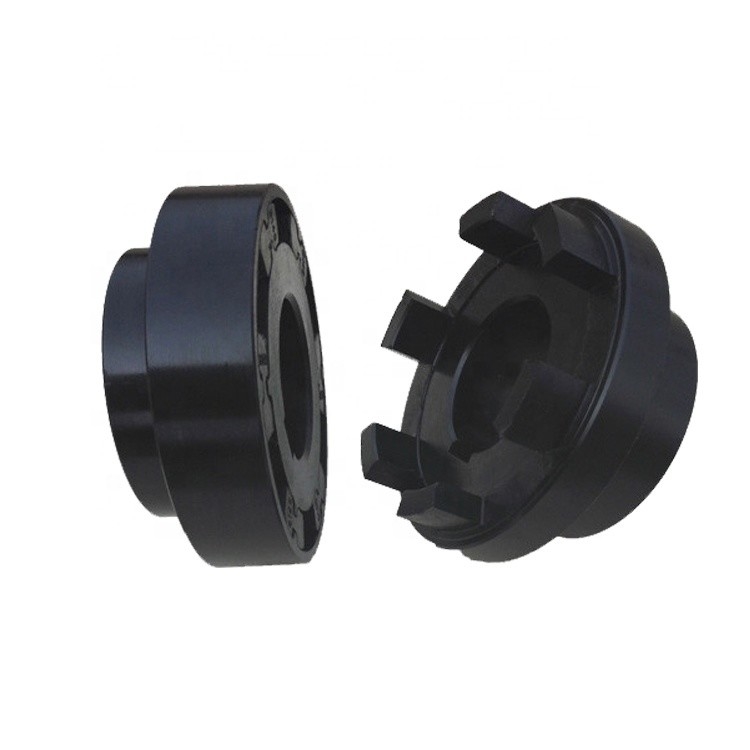

اقتران عمود مطاط مرن من neupex لمعدات النقل

اقتران عمود مطاط مرن من neupex لمعدات النقل

اقتران عمود مطاط مرن من neupex لمعدات النقل

مكان المنشأ	تسانغتشو 、 الصين
اسم العلامة التجارية	jude
إصدار الشهادات	CE、ISO

تفاصيل المنتج

ضمان:

سنة واحدة

الصناعات المعمول بها:

الفنادق ، محلات الملابس ، محلات مواد البناء ، مصنع التصنيع ، محلات تصليح الآلات ، مصانع الأغذية والم

دعم مخصص:

OEM

بنية:

الفك / العنكبوت

مرنة أو جامدة:

مرن

قياسي أو غير قياسي:

اساسي

مواد:

صلب

المعالجة السطحية:

أكسيد الأسود

مادة عنصر L:

NBR

درجة الحرارة:

-40 ~ 100 درجة مئوية

موك:

1 مجموعة

التعبئة:

حالة الخشب الرقائقي أو حسب حاجة العملاء

ميزة:

تصميم قابل للفصل

اللون:

أسود

الكلمة الرئيسية:

اقتران عمود مطاط مرن من نيوبكس

بحجم:

حجم مخصص

اسم المنتج:

اقتران عمود مطاط مرن من neupex لمعدات النقل

ميناء:

تيانجين

وصف المنتج

اقتران عمود مطاط مرن من نيوبكس لمعدات النقل

وصف المنتج

اقتران HTLB-H المرن عبارة عن اقتران بلوك مرن على شكل H.تستخدم أداة توصيل الكتل المرنة على شكل H العديد من الأجزاء المرنة على شكل H ، وتدخل الكتل المحدبة للوصلات النصفية الرئيسية والمدفوعة بين الأجزاء المرنة على شكل H لتحقيق اتصال نصفي أداة التوصيل..إن اقتران الكتلة المرنة من النوع H بسيط في الهيكل ، ومضغوط الحجم ، ومريح في التصنيع ، ومنخفض التكلفة ، ومريح في التجميع والتفكيك ، وله خصائص تعويض الإزاحة النسبية للعمودين ، والتخميد والتخزين المؤقت ، و مناسب لتوصيل اثنين من أعمدة النقل المحورية. درجة حرارة العمل -30-80 درجة مئوية ، وعزم الدوران الاسمي المنقول هو 18-63000 نيوتن متر.

1. أدوات التوصيل تقدم نطاقًا من اختيار المحور والعناصر لتلبية المتطلبات المختلفة.
2. يمكنها امتصاص الصدمات وتلبية اختلال المحاذاة العرضية وتخمد اهتزازات السعة الصغيرة.
3. NBR ، يوريتان ، عناصر Hytrel.
4. الشرط المخصص متاح.

اقتران عمود مطاط مرن من neupex لمعدات النقل 0

نموذج	عزم الدوران الاسمي Tn / N · m	السرعة المسموح بها [n] / r · min-1		قطر فتحة المحور d1 ، d2	طول فتحة العمود		ب	د	D1	د 2	س	ص	لحظة القصور الذاتي I / kg · m2	الكتلة م / كجم
					نوع Y	نوع J1
		حديد	صلب		إل	L1
HTLB1	160	5000	5000	28	62	44	49	110	80	62	2	33	0.007	6
				30-32-35	82	60
				40 * ، 42 * ، 45 *	112	84
HTLB2	250	4500		32 ، 35 ، 38	82	60	56	125	92	75		38	0.012	9.2
				40،42،45،48 * ، 50 *	112	84
HTLB3	355	4000	5000	38	82	60	62	140	100	80		43	0.02	11.2
				40،42،45،48،50،55 * ، 56 *	112	84
HTLB4	560	3500	4700	42 ، 45 ، 48 ، 50 ، 55 ، 56			69	160	110	95		47	0.039	17.8
				60 * ، 63 * ، 65 *	142	107
HTLB5	900	3100	4200	50 ، 55 ، 56	112	84	74	180	125	108		50	0.072	25.4
				60،63،65،70 * ، 71 * ، 75 *	142	107
HTLB6	1400	2800	3800	60 ، 63 ، 65 ، 70 ، 71 ، 75			81	200	140	122		53	0.117	31.3
				80 * ، 85 *	172	132
HTLB7	2000	2500	3300	65-70-71	142	107	92	225	150	138		61	0.183	43.4
				80 ، 85 ، 90 *	172	132
HTLB8	2800	2200	3000	71 ، 75	142	107	105	250	165	155	3	69	0.35	58.5
				80-85-90	172	132
				100 *	212	167
HTLB9	4000	2000	2700	80-85-90	172	132	110	280	180	172		73	0.55	81
				100 ، 110 *	212	167
HTLB10	5600	1800	2400	90 ، 95	172	132	120	315	200	200		78	0.9	98.9
				100-110-120	212	167
HTLB11	7100	1600	2100	100-110-120			128	350	230	230		83	1.6	152
				130 ، 140	252	202
HTLB12	10000	1400	1900	110 ، 120 ، 125	212	167	137	400	250	250		88	2.7	182.8
				130 ، 140 ، 150	252	202
HTLB13	12500	1300	1700	120 ، 125	212	167	155	440	265	265	5	99	3.9	204
				130 ، 140 ، 150	252	202
				160	302	242
HTLB14	16000	1200	1500	130 ، 140 ، 150	252	202	160	480	300	300		104	5.9	277.6
				160 ، 170	302	242
HTLB15	20000	1100	1400	140 ، 150	252	202	175	520	315	315		115	8.6	348.3
				160 ، 170 ، 180	302	242
HTLB16	28000	1000	1300	160 ، 170 ، 180			201	560	320	320	6	125	13.9	496.9
				190 ، 200	352	282
HTLB17	35500	900	1200	170 ، 180	302	242	215	610	352	352		135	20.2	582
				190 ، 200 ، 220	352	282
HTLB18	45000	860	1100	180	302	242	234	660	384	384		145	29.7	706.2
				190 ، 200 ، 220	352	280
				240	410	330
HTLB19	63000	800	1000	200 ، 220	352	280	246	710	416	416		155	43.2	917.2

اقتران عمود مطاط مرن من neupex لمعدات النقل 1
