| مكان المنشأ | تسانغتشو 、 الصين |
| اسم العلامة التجارية | jude |
| إصدار الشهادات | CE、ISO |
| رقم الموديل | هل |

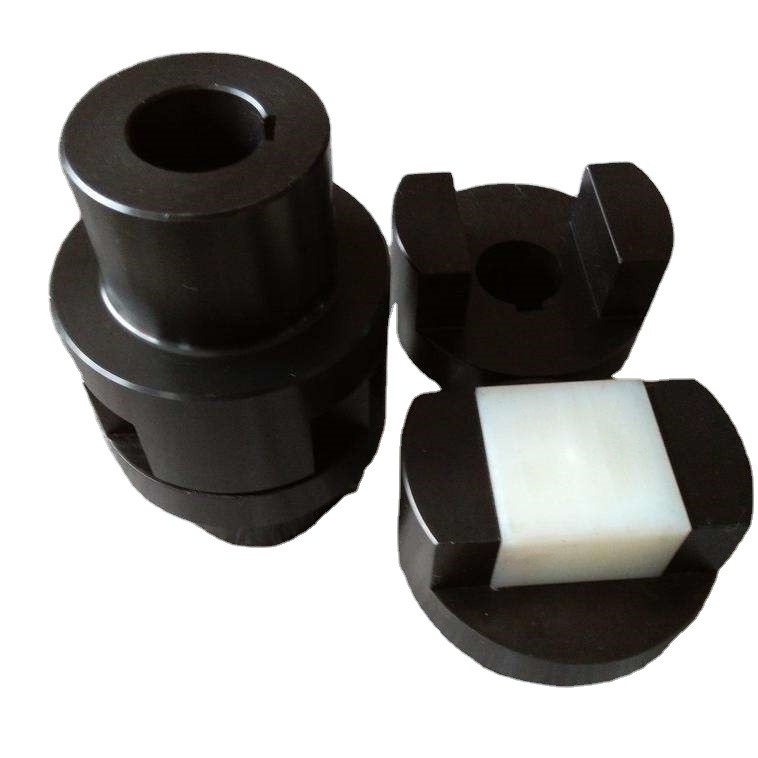

مقدمة من WH مرن نايلون بلوك أولدهام اقتران
تنزلق أداة توصيل أولدهام ذات كتلة النايلون المرنة WH في الفتحة الشعاعية المقابلة في نهاية جانبي اقتران النصف باستخدام كتلة الشريحة الوسيطة لتحقيق اقتران نصف اقتران.إن اقتران أولدهام من كتلة النايلون المرنة WH مناسب لمناسبة سرعة n <250 r / min ، صلابة العمود كبيرة ، ولا يوجد تأثير شديد ، مثل مطحنة الكرة ، إلخ.
يمكن أن تكون المواد الخاصة بـ WH Flexible Nylon Block Oldham Coupling مصنوعة من 45 فولاذ ، ويحتاج سطح العمل إلى المعالجة الحرارية لتحسين الصلابة.لتقليل الاحتكاك والتآكل ، يجب تشحيم الزيت من فتحة الزيت في اللوح الأوسط عند استخدامه.
عادةً ما تكون الشريحة المركزية لـ WH Flexible Nylon Block Oldham Coupling مصنوعة من مادة النايلون ، والتي يتم توصيلها بفتحة نسبية 90 جانبًا وجلبين محورين جانبيين ، وذلك لتحقيق الغرض من نقل عزم الدوران.إن المنزلق المركزي والغطاء الخاص بوصلة WH Flexible Nylon Block Oldham Coupled بضغط صغير ، والذي يمكن أن يجعل أداة التوصيل تعمل عند خلوص صفري في تشغيل الجهاز.مع زيادة وقت الاستخدام ، قد يفقد شريط التمرير وظيفة عدم الارتداد بسبب التآكل.لذلك ، يجب أن تقوم أدوات التوصيل المنزلقة من النوع WH بفحص شريط التمرير المركزي أو تغييره.
| نموذج | عزم الدوران الاسمي Tn (Nm) | السرعة المسموح بها [n] r / min | قطر فتحة العمود | طول فتحة العمود | د | D1 | ب 1 | B2 | ل | لحظة القصور الذاتي كجم / م 2 | كجم الكتلة | |
| د 1 د 2 | ص | J1 | ||||||||||
| إل | ||||||||||||
| مم | ||||||||||||
| WH1 | 16 | 10000 | 10،11 12 ، 14 |
25-32 | 22-27 | 40 | 30 | 52 | 13 | 5 | 0.0007 | 0.6 |
| 32-42 | 27-30 | |||||||||||
| WH2 | 31.5 | 8200 | 12 ، 12 ، 16 ، (17) ، 18 | 50 | 32 | 56 | 18 | 5 | 0.0038 | 1.5 | ||
| WH3 | 63 | 7000 | 16 ، (17) ، 18 ، 20 ، 22 | 42-52 | 30-38 | 70 | 40 | 60 | 18 | 5 | 0.0063 | 1.8 |
| 52-62 | 38-44 | |||||||||||
| WH4 | 160 | 5700 | 20،22،24،25،28 | 80 | 50 | 64 | 18 | 8 | 0.013 | 2.5 | ||
| WH5 | 280 | 4700 | 25،28،30،32،35 | 62-82 | 44-60 | 100 | 70 | 75 | 23 | 10 | 0.045 | 5.8 |
| 82-112 | 60-84 | |||||||||||
| WH6 | 500 | 3800 | 30،32،35،38،40،42،45 | 120 | 80 | 90 | 33 | 15 | 0.12 | 9.5 | ||
| WH7 | 900 | 3200 | 40،42،45،48،50،55 | 112 | 84 | 150 | 100 | 120 | 38 | 25 | 0.43 | 25 |
| 112-142 | 84-107 | |||||||||||
| WH8 | 1800 | 2400 | 50،55،60،63،65،70 | 190 | 120 | 150 | 48 | 25 | 1.98 | 55 | ||
| WH9 | 3550 | 1800 | 65،70،75،80،85 | 172-212 | 132-167 | 330 | 190 | 180 | 58 | 40 | 4.9 | 85 |
| 172-212 | 132-167 | |||||||||||
| WH10 | 5000 | 1500 | 80،85،90،95،100 | 330 | 190 | 180 | 58 | 40 | 7.5 | 120 | ||
Nanpi مقاطعة Jude شركة تصنيع معدات النقل ، المحدودة.هي مؤسسة متخصصة في اقتران البحث والإنتاج.كما يمكننا تطوير منتجات جديدة والإنتاج بالجملة.مع خبرة غنية وفريق R&D محترف ومعدات مختلفة في التوصيل ، تتمتع بظروف فائقة لتلبية متطلباتك المختلفة.
منتجات الشركة الرئيسية هي: جميع أنواع أدوات التوصيل الخاصة بصناعة الآلات في جميع أنحاء العالم ، مثل اقتران مرن شعاعي ، اقتران ذو إطارات ، اقتران عالمي ، اقتران تروس الأسطوانة ، اقتران مرن على شكل زهرة البرقوق ، اقتران صلب قديم ، اقتران سلسلة الأسطوانة ، اقتران الحجاب الحاجز ، اقتران عمود التوصيل المرن كم دبوس ، دبوس وتد مرن ، اقتران دبوس وتد مرن ، اقتران عمود المضخة ، إلخ.
تعتمد مفاهيم شركتنا على الجودة وتتطور بشرف.تتميز أداة التوصيل بالجودة العالية والسعر المنخفض ونماذج المنتجات الكاملة ، وستكون شركتنا هي خيارك الأفضل ، ونتطلع إلى التعاون معك.
