| مكان المنشأ | خبي ، الصين |
| اسم العلامة التجارية | Jude |
| إصدار الشهادات | CE & ISO |
| رقم الموديل | NL9 |
اقتران النايلون من النوع NL ، عرض منتج اقتران التروس الداخلي من النايلون من النوع TGL ، أولاً وقبل كل شيء ، يقدم نظرة عامة موجزة عن هذا المنتج.
اقتران النايلون من النوع NL ، اقتران التروس الدائري الداخلي من النايلون من النوع TGL هو أحدث المنتجات المحلية وقد تم استخدامه على نطاق واسع في الخارج.يعتمد نصف اقتران ناقل الحركة على الصب الدقيق ، الحديد الزهر HT20-40 ، الحديد الزهر الصلب ZG35Ⅱ ، الفولاذ رقم 45 ، ثقب العمود ومسار المفتاح يتم رسمها وتشكيلها ، يمكن اختيار سترة المطاط الصناعي من النايلون الصناعي من صلابة مختلفة المطاط الصناعي من النايلون والمواد الأخرى وفقًا لمتطلبات المستخدم.

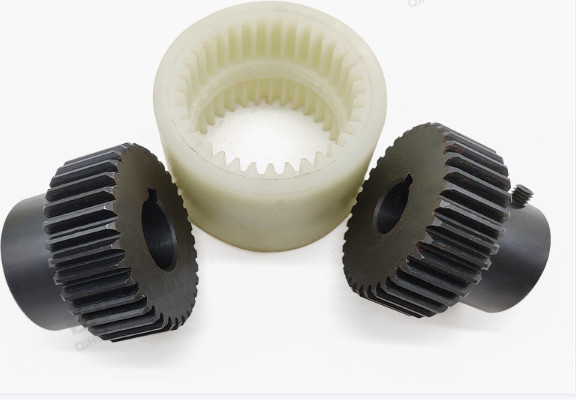

NL نوع النايلون هيكل اقتران العتاد الداخلي:
يتم إنتاج وصلات التروس الداخلية من النايلون من نوع Changsheng NL وفقًا لـ GB3852-83 "شكل وحجم فتحة عمود التوصيل وشكل مجرى المفتاح".وهي تتألف من نصف اقتران ذو حواف مع أسنان خارجية وحلقة تروس من النايلون بنفس عدد الأسنان.يتم وضع نصف اقتران ذو حواف مع أسنان خارجية في حلقة التروس المصنوعة من النايلون مع أسنان داخلية ، وتواجه الأسنان الطرفية الدافعة ترس النايلون.تدفع القوة المحورية لترس الحلقة الطرف المدفوع لنقل الحركة والطاقة.
ميزات اقتران التروس الداخلي من النايلون نوع NL:
1. إنها مناسبة للنقل الداخلي والمرن ، مما يسمح بالإزاحة المحورية والقطرية والزاوية الكبيرة ، ولها مزايا الهيكل البسيط ، والراحة ، والتفكيك السهل ، والضوضاء المنخفضة ، والفقدان الصغير لكفاءة النقل ، وعمر الخدمة الطويل.
2. لا تتطلب وصلات التروس الداخلية المصنوعة من النايلون دقة تصنيع عالية ، ويمكن استخدامها للعديد من أعمدة النقل الأفقية والرأسية ذات الطاقة المتوسطة والصغيرة ، وهي مناسبة بشكل أساسي لمضخات التروس المختلفة ، ومضخات الزيت الحرارية ، ومضخات الزيت الثقيل ، ومضخات الصرف الصحي ، ومضخات الطرد المركزي ومضخة زيت التروس ، إلخ.
|
نموذج |
عزم الدوران الاسمي Tn (ميل بحري) |
السرعة المسموح بها ن (ص / دقيقة) |
الأبعاد الرئيسية (مم) |
أقصى انحراف للحجم |
عزم القصور الذاتي (KgC · m 2) |
الوزن (كجم) |
||||||||
|
قطر رمح |
طول ثقب رمح |
إل |
د |
D1 د 2 |
ه |
L3 |
محوري (مم) |
شعاعي (مم) |
زاوية α |
|||||
|
NL1 |
40 |
6000 |
6 8 10 |
16 20 25 32 |
37 45 5569 |
40 |
26 |
4 |
34 |
2 |
± 0.3 |
1 |
0.25 |
0.85 |
|
12 14 |
||||||||||||||
|
NL2 |
100 |
6000 |
10 12 14 22 |
25 32 42 52 |
57 71 91111 |
42 |
36 |
4 |
40 |
2 |
± 0.4 |
1 درجة |
0.92 |
1.7 |
|
16 18 20 24 |
||||||||||||||
|
NL3 |
160 |
6000 |
20 22 24 |
52 62 |
113 133 |
66 |
44 |
4 |
46 |
2 |
± 0.4 |
1 درجة |
3.10 |
2.6 |
|
25 28 |
||||||||||||||
|
NL4 |
250 |
6000 |
28 30 32 |
62 82 |
129 169 |
83 |
58 |
4 |
48 |
2 |
± 0.4 |
1 درجة |
8.69 |
3.6 |
|
35 38 |
||||||||||||||
|
NL5 |
315 |
5000 |
32 35 38 |
82112 |
169 229 |
93 |
68 |
4 |
50 |
3 |
± 0.4 |
2 درجة |
14.28 |
5.5 |
|
40 42 |
||||||||||||||
|
NL6 |
400 |
5000 |
40 42 45 |
82112 |
230 |
100 |
68 |
4 |
52 |
3 |
± 0.4 |
2 درجة |
18.34 |
6.8 |
|
48 |
||||||||||||||
|
NL7 |
630 |
3600 |
45 48 50 |
82112 |
229 |
115 |
80 |
4 |
60 |
3 |
± 0.6 |
2 درجة |
56.5 |
9.8 |
|
55 |
||||||||||||||
|
NL8 |
1250 |
3600 |
48 50 55 |
112142 |
229 289 |
140 |
96 |
4 |
72 |
3 |
± 0.6 |
2 درجة |
98.55 |
26.5 |
|
60 63 65 |
||||||||||||||
|
NL9 |
2000 |
2000 |
60 63 65 |
142172 |
295 351 |
175 |
124 |
6 |
93 |
4 |
± 0.7 |
2 درجة |
370.5 |
37.6 |
|
70 71 75 80 |
||||||||||||||
|
NL10 |
3150 |
1800 |
70 71 75 80 |
142172 212 |
292352 432 |
220 |
157 |
8 |
110 |
4 |
± 0.7 |
2 درجة |
1156.8 |
55 |
Nanpi مقاطعة Jude شركة تصنيع معدات النقل ، المحدودة.هي مؤسسة متخصصة في اقتران البحث والإنتاج.كما يمكننا تطوير منتجات جديدة والإنتاج بالجملة.مع خبرة غنية وفريق بحث وتطوير محترف ومعدات مختلفة في التوصيل ، تتمتع بظروف فائقة لتلبية متطلباتك المختلفة.
منتجات الشركة الرئيسية هي: جميع أنواع أدوات التوصيل الخاصة بصناعة الآلات في جميع أنحاء العالم ، مثل اقتران مرن شعاعي ، اقتران مُرتبك ، اقتران عالمي ، اقتران تروس الأسطوانة ، اقتران مرن على شكل زهرة البرقوق ، اقتران صلب قديم ، اقتران سلسلة الأسطوانة ، اقتران الحجاب الحاجز ، اقتران عمود التوصيل المرن كم دبوس ، دبوس وتد مرن ، اقتران دبوس وتد مرن ، اقتران عمود المضخة ، إلخ.
تعتمد مفاهيم شركتنا على الجودة وتتطور بشرف.تتميز أداة التوصيل بالجودة العالية والسعر المنخفض ونماذج المنتجات الكاملة ، وستكون شركتنا هي خيارك الأفضل ، ونحن نتطلع إلى التعاون معك.
