اقتران تروس مرنة
>
|
| مكان المنشأ | خبي ، الصين |
| اسم العلامة التجارية | Jude |
| رقم الموديل | NGCLZ |

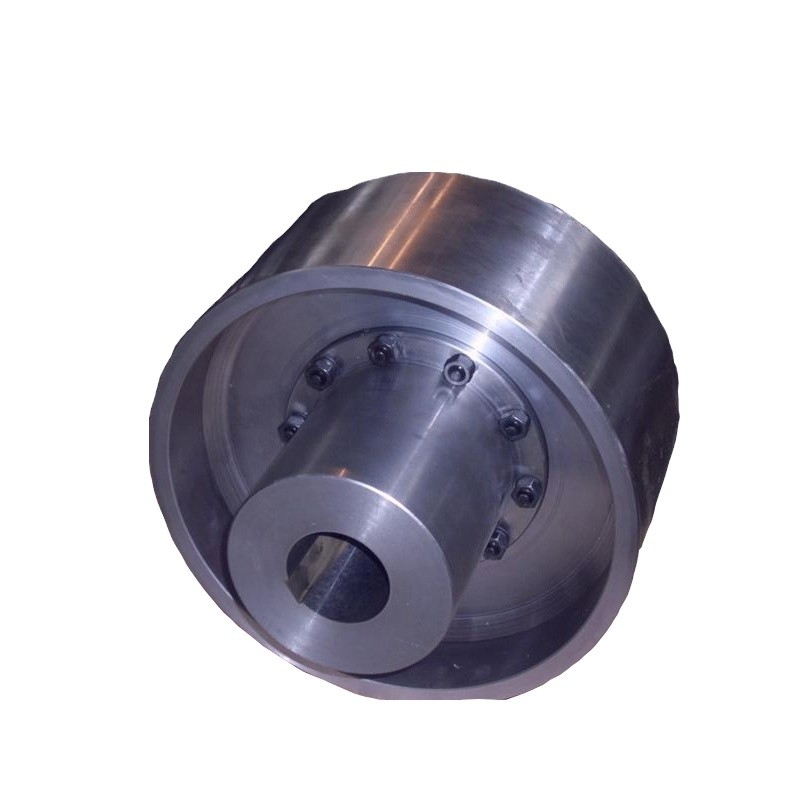

مقدمة من اقتران ترس طبل NGCLZ مع عجلة الفرامل
NGCLZ Drum Gear Coupling مع عجلة الفرامل لديها عجلة فرامل ، يمكنها ضبط سرعة الماكينة من خلال التحكم في سرعة عجلة الفرامل.تسمح أداة اقتران تروس الأسطوانة NGCLZ مع عجلة الفرامل بإزاحة أكبر للزاوية ، ويمكنها تحسين ظروف ملامسة الأسنان ، وتحسين القدرة على نقل عزم الدوران ، وإطالة عمر الخدمة ، مع الإزاحة الزاوية على طول حالة التلامس لعرض الترس ، والتي تتكون من الترس الداخلي ونفس الشيء عدد أسنان أجزاء اقتران نصف شريطية ذات شفة إلخ ..
تحتاج NGCLZ Drum Gear Coupling مع عجلة الفرامل إلى العمل في ظروف جيدة ومختومة.تتميز أداة اقتران التروس الأسطوانية NGCLZ مع عجلة الفرامل بنفس الحجم القطري وقدرة التحمل الكبيرة مثل أداة التوصيل المسننة.يستخدم بشكل شائع لنقل عمود الدوران في ظل ظروف السرعة المنخفضة والحمل الثقيل.يمكن استخدام اقتران تروس التوازن الديناميكي والدقة العالية لنقل السرعة العالية.
|
| بحجم | عزم الدوران T نيوتن متر | سرعة rpm | تجويف مم | الطول مم | د 0 | د | D1 | د 2 | د 3 | ج | C1 | ح | ب 1 | B2 | ب 3 | الوزن كجم |
| NGCLZ1 | 0.355 | 4000 | 20-35 | 38-82 | 160 | 103 | 71 | 71 | 50 | 30 | 8 | 2 | 42 | 38 | 68 | 8.4 |
| NGCLZ2 | 0.63 | 4000 | 25-45 | 44-112 | 160 | 115 | 83 | 83 | 60 | 39 | 8 | 2 | 48 | 42 | 68 | 10.5 |
| NGCLZ3 | 1 | 3800 | 28-55 | 44-112 | 200 | 127 | 95 | 95 | 75 | 39 | 8 | 2 | 49 | 42 | 85 | 18.8 |
| NGCLZ4 | 1.6 | 3800 | 38-65 | 60-142 | 200 | 149 | 116 | 116 | 90 | 46 | 8 | 2 | 53 | 42 | 85 | 26.8 |
| NGCLZ5 | 2.8 | 3000 | 40-75 | 84-142 | 250 | 167 | 134 | 134 | 105 | 47 | 9 | 2.5 | 58 | 42 | 105 | 39 |
| NGCLZ6 | 4.5 | 3000 | 45-90 | 107-172 | 250 | 187 | 153 | 153 | 125 | 52 | 9 | 2.5 | 59 | 42 | 105 | 53.2 |
| NGCLZ7 | 6.3 | 2400 | 50-100 | 84-212 | 315 | 204 | 170 | 170 | 140 | 52 | 9 | 2.5 | 63 | 42 | 132 | 79.6 |
| NGCLZ8 | 9 | 1900 | 55-110 | 84-212 | 400 | 230 | 186 | 186 | 155 | 57 | 12 | 3 | 77 | 47 | 168 | 117 |
| NGCLZ9 | 14 | 1500 | 60-130 | 107-252 | 500 | 256 | 212 | 212 | 180 | 64 | 13 | 3 | 80 | 47 | 210 | 182 |
| NGCLZ10 | 20 | 1200 | 65-150 | 107-252 | 630 | 287 | 239 | 239 | 200 | 66 | 15 | 3.5 | 90 | 47 | 265 | 246 |
| NGCLZ11 | 31.5 | 1050 | 70-170 | 107-302 | 710 | 325 | 270 | 276 | 235 | 74 | 16 | 3.5 | 94 | 47 | 298 | 361 |
| NGCLZ12 | 45 | 1050 | 75-200 | 107-352 | 710 | 362 | 310 | 313 | 270 | 84 | 16 | 4 | 104 | 49 | 298 | 470 |
| NGCLZ13 | 63 | 950 | 150-220 | 202-352 | 800 | 412 | 322 | 350 | 300 | 86 | 17 | 4.5 | 113 | 49 | 335 | 598 |
| NGCLZ14 | 100 | 950 | 170-250 | 242-410 | 800 | 462 | 380 | 420 | 335 | 98 | 18 | 5.5 | 157 | 63 | 335 | 780 |
