| مكان المنشأ | خبي ، الصين |
| اسم العلامة التجارية | JUDE |
| إصدار الشهادات | CE & ISO |
| رقم الموديل | نوع GICLZ |
ميزات اقتران التروس الأسطواني من نوع GIICL والتطبيقات: إنه يحتوي على قدر صغير من أداء تعويض تعويض المحور ، ولا يمكنه التخزين المؤقت وتقليل الاهتزاز.حجم صغير ، عزم دوران كبير من الناحية النظرية ، يحتاج إلى تزييت وختم ، ولكن ضوضاء عالية وسعر مرتفع ، يتم استخدامه لربط عمودين محوريين أفقيين.يتم استخدامه لتوصيل الكابلات المحورية الأفقية تحت ظروف السرعة المنخفضة والحمل الثقيل ، مثل الآلات المعدنية ، والآلات الثقيلة ، وما إلى ذلك. وهي غير مناسبة لنقل المحاور عالي السرعة وعالي الدقة ، وهي غير مناسبة لظروف العمل من البدء المتكرر والتناوب الأمامي والخلفي القابل للتغيير.
نوع GICL - النوع الأساسي (نوع عريض) ؛
نوع GIICL - النوع الأساسي (النوع الضيق) ؛
نوع GICLZ - نوع العمود المتوسط (نوع واسع) ؛
نوع GIICLZ - نوع العمود المتوسط (نوع ضيق) ؛
GICL ، نوع GIICL ، يستخدم للتوصيل المباشر لنهايتين محوريتين ؛
GICLZ ، نوع GILZ ، يستخدم للاتصال لمسافات طويلة بين عمودين ؛
نوع GCLD - نوع تمديد عمود المحرك ، يستخدم لتوصيل تمديد عمود المحرك ؛
| بحجم | عزم الدوران Tn KN.m | السرعة (ن) ص / دقيقة | التجويف d1 ، d2 | الطول L | د | D1 | د 2 | د 3 | ب | أ | ج | الوزن كجم |
| GICLZ1 | 0.63 | 4000 | 25-50 | 62-112 | 125 | 95 | 60 | 80 | 57 | 37 | 2.5 | 5.4 |
| GICLZ2 | 1.12 | 4000 | 30-60 | 82-142 | 144 | 120 | 75 | 95 | 67 | 44 | 2.5 | 10 |
| GICLZ3 | 2.24 | 4000 | 30-70 | 82-142 | 174 | 140 | 95 | 115 | 77 | 53 | 3 | 17 |
| GICLZ4 | 3.55 | 3600 | 40-75 | 112-142 | 196 | 165 | 115 | 130 | 89 | 62 | 3 | 23 |
| GICLZ5 | 5 | 3300 | 40-90 | 112-172 | 224 | 183 | 130 | 150 | 99 | 71 | 3 | 37 |
| GICLZ6 | 7.1 | 3000 | 60-95 | 142-172 | 241 | 200 | 145 | 170 | 109 | 80 | 4 | 47 |
| GICLZ7 | 10 | 2680 | 60-120 | 142-212 | 260 | 230 | 160 | 195 | 122 | 90 | 4 | 70 |
| GICLZ8 | 14 | 2500 | 65-120 | 142-212 | 282 | 245 | 175 | 210 | 132 | 96 | 5 | 82 |
| GICLZ9 | 18 | 2350 | 80-140 | 172-252 | 314 | 270 | 200 | 225 | 142 | 104 | 5 | 100 |
| GICLZ10 | 31.5 | 2150 | 80-160 | 172-302 | 346 | 300 | 220 | 250 | 165 | 124 | 5 | 150 |
| GICLZ11 | 40 | 1880 | 100-180 | 212-302 | 380 | 330 | 260 | 285 | 180 | 133 | 6 | 210 |
| GICLZ12 | 56 | 1680 | 120-200 | 212-352 | 442 | 380 | 290 | 325 | 208 | 156 | 6 | 290 |
| GICLZ13 | 80 | 1530 | 140-220 | 252-352 | 482 | 420 | 320 | 360 | 238 | 182 | 7 | 410 |
| GICLZ14 | 112 | 1300 | 160-250 | 302-410 | 520 | 465 | 360 | 410 | 266 | 207 | 8 | 590 |
| GICLZ15 | 160 | 1180 | 190-280 | 352-470 | 580 | 510 | 400 | 450 | 278 | 214 | 10 | 780 |
| GICLZ16 | 250 | 1000 | 200-320 | 352-470 | 680 | 595 | 465 | 500 | 320 | 250 | 10 | 1100 |
| GICLZ17 | 280 | 980 | 200-320 | 352-470 | 720 | 645 | 495 | 530 | 336 | 256 | 10 | 1210 |
| GICLZ18 | 355 | 900 | 240-340 | 410-550 | 775 | 675 | 520 | 540 | 351 | 262 | 10 | 1480 |
| GICLZ19 | 450 | 830 | 260-360 | 410-550 | 815 | 715 | 560 | 580 | 372 | 280 | 10 | 1610 |
| GICLZ20 | 500 | 790 | 280-380 | 470-550 | 855 | 755 | 585 | 600 | 393 | 297 | 13 | 2040 |
| GICLZ21 | 630 | 750 | 300-400 | 470-650 | 915 | 795 | 620 | 640 | 404 | 305 | 13 | 2400 |
| GICLZ22 | 710 | 720 | 340-420 | 550-650 | 960 | 840 | 665 | 680 | 415 | 316 | 13 | 2460 |
| GICLZ23 | 800 | 680 | 360-450 | 550-650 | 1010 | 890 | 710 | 720 | 435 | 333 | 13 | 3340 |

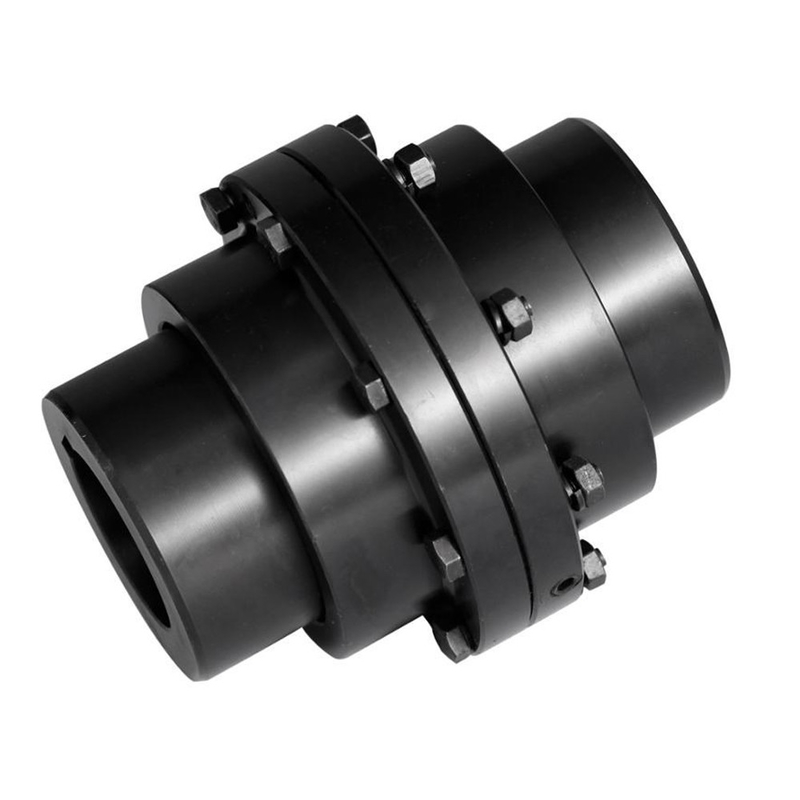

تطبيق GICLZ اقتران طبل التروس
1.تنطبق اقترانات GICLZ DRUM GEAR على الحالة التي تكون فيها نهاية العمودين بعيدة عن بعضها البعض
2.آلات الطباعة / آلات التعبئة / آلات النجارة إلخ المعدات الميكانيكية واسعة النطاق
|
مواد |
45 # / 40Cr / 42CrMo |
|
اللون |
أي لون متاح |
|
التعبئة والتغليف |
حالة الخشب الرقائقي |
Nanpi مقاطعة Jude شركة تصنيع معدات النقل ، المحدودة.هي مؤسسة متخصصة في اقتران البحث والإنتاج.كما يمكننا تطوير منتجات جديدة والإنتاج بالجملة.مع خبرة غنية وفريق بحث وتطوير محترف ومعدات مختلفة في التوصيل ، تتمتع بظروف فائقة لتلبية متطلباتك المختلفة.
منتجات الشركة الرئيسية هي: جميع أنواع أدوات التوصيل الخاصة بصناعة الآلات في جميع أنحاء العالم ، مثل اقتران مرن شعاعي ، اقتران مُرتبك ، اقتران عالمي ، اقتران تروس الأسطوانة ، اقتران مرن على شكل زهرة البرقوق ، اقتران صلب قديم ، اقتران سلسلة الأسطوانة ، اقتران الحجاب الحاجز ، اقتران عمود التوصيل المرن كم دبوس ، دبوس وتد مرن ، اقتران دبوس وتد مرن ، اقتران عمود المضخة ، إلخ.
تعتمد مفاهيم شركتنا على الجودة وتتطور بشرف.تتميز أداة التوصيل بالجودة العالية والسعر المنخفض ونماذج المنتجات الكاملة ، وستكون شركتنا هي خيارك الأفضل ، ونحن نتطلع إلى التعاون معك.
