| مكان المنشأ | تسانغتشو 、 الصين |
| اسم العلامة التجارية | jude |
| إصدار الشهادات | CE、ISO |
| رقم الموديل | 1020 جم 10 1020 جم 20 |

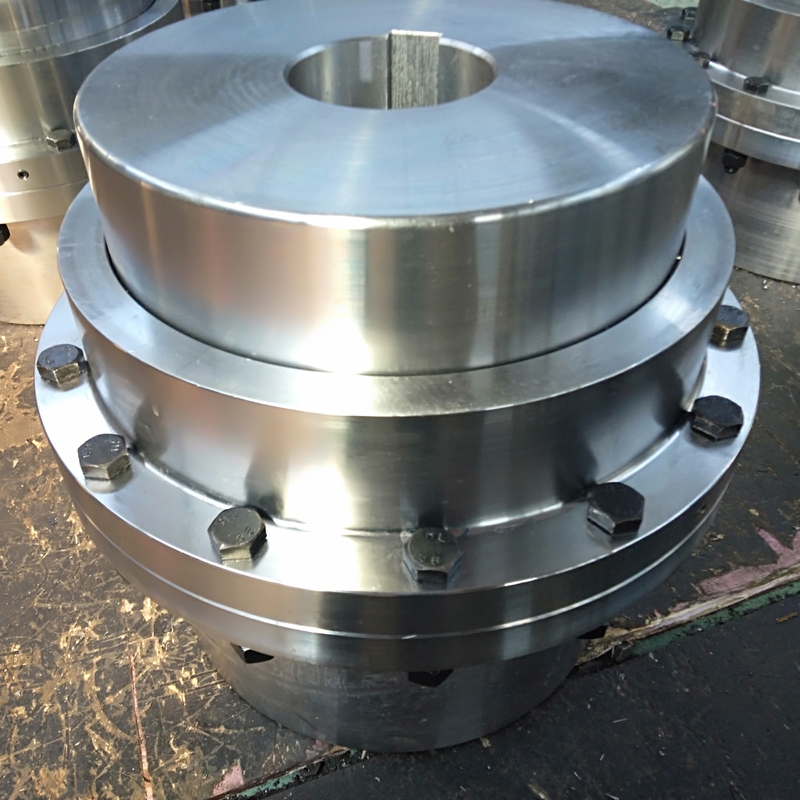

تتكون أداة التوصيل بترس أسطوانة GIICL من نصف اقتران مع نفس عدد الأسنان ، وحلقة داخلية وحافة خارجية ، والأسنان الخارجية عبارة عن أسنان مستقيمة ونوعين من أسنان الطبلة.السن هو الكرة الخارجية للسن.
(1) يسمح GIICL بإزاحة زاوية أكبر (بالنسبة إلى اقتران الأسنان المستقيمة) ، والتي يمكن أن تحسن ظروف ملامسة الأسنان ، وتحسن قدرة عزم النقل وإطالة عمر الخدمة.حالة التلامس للإزاحة الزاوية على طول اتجاه عرض السن.
(2) القدرة على تعويض الانحراف الشعاعي والمحوري والزاوي والانحراف المحوري بهيكل مدمج ، نصف قطر دوران صغير ، قدرة تحمل كبيرة ، كفاءة نقل عالية ، ضوضاء منخفضة ودورة صيانة طويلة ؛
(3) تنطبق على ظروف السرعة المنخفضة والحمل العالي ، مثل الصناعات المعدنية والتعدين والرفع والنقل ، وكذلك عمود القيادة والآلات العامة والآلات الأخرى لصناعة البتروكيماويات.
| بحجم | تصنيف عزم الدوران (Ib-in) | السماح بسرعة RPM | ماكس بور | مين تتحمل | CpIgWt مع عدم وجود التجويف (ب) | LubeWt (رطل) | أ | ب | ج | د | F | ح | ي | م | الفارق | |
| G10 | مجموعة العشرين | |||||||||||||||
| 1010G | 108080 | 8000 | 1.875 | 0.50 | 9 | 10 | 0.09 | 4.56 | 3.50 | 1.69 | 2.70 | 3.30 | 0.55 | 1.53 | 2.00 | 0.125 |
| 1015 ز | 20.790 | 6500 | 2.375 | 0.75 | 17 | 20 | 0.16 | 6.00 | 4.00 | 1.94 | 3.40 | 4.14 | 0.75 | 1.88 | 2.40 | 0.125 |
| 1020 جرام | 37800 | 5600 | 2.875 | 1.00 | 30 | 35 | 0.25 | 7.00 | 5.00 | 2.44 | 4.14 | 4.98 | 0.75 | 2.34 | 3.00 | 0.125 |
| 1025 ج | 66،150 | 5000 | 3.625 | 1.25 | 55 | 65 | 0.50 | 8.38 | 6.25 | 3.03 | 5.14 | 6.10 | 0.86 | 2.82 | 3.60 | 0.188 |
| 1030 ج | 107100 | 4400 | 4.125 | 1.50 | 85 | 95 | 0.80 | 9.44 | 7.37 | 3.59 | 6.00 | 7.10 | 0.86 | 3.30 | 4.20 | 0.188 |
| 1035 م | 163.800 | 3900 | 4.875 | 2.00 | 135 | 150 | 1.20 | 11.00 | 8.63 | 4.19 | 7.00 | 8.32 | 1.12 | 3.84 | 5.10 | 0250 |
| 1040 جرام | 270.900 | 3600 | 5.750 | 2.50 | 195 | 215 | 2.00 | 12.50 | 9.75 | 4.75 | 8.25 | 9.66 | 1.12 | 4.38 | 5.70 | 0250 |
| 1045 جرام | 371700 | 3200 | 6.750 | 3.00 | 280 | 300 | 2.30 | 13.62 | 10.93 | 5.31 | 9.25 | 10.79 | 1.12 | 4.84 | 6.50 | 0.312 |
| 1050 جرام | 500900 | 2900 | 7.375 | 3.50 | 390 | 420 | 3.90 | 15.31 | 12.37 | 6.03 | 10.00 | 12.04 | 1.50 | 5.54 | 7.20 | 0.312 |
| 1055 جرام | 655200 | 2650 | 8250 | 4.00 | 525 | 550 | 4.90 | 16.75 | 13.56 | 6.62 | 11.00 | 13.16 | 1.50 | 6.22 | 8.00 | 0.312 |
| 1060 جرام | 800100 | 2450 | 9.125 | 4.5 | _ | 675 | 7 | 18 | 15.13 | 7.41 | 12 | 14.41 | 1 | 6.66 | 9 | 0.312 |
Nanpi مقاطعة Jude شركة تصنيع معدات النقل ، المحدودة.هي مؤسسة متخصصة في اقتران البحث والإنتاج.كما يمكننا تطوير منتجات جديدة والإنتاج بالجملة.مع خبرة غنية وفريق R&D محترف ومعدات مختلفة في التوصيل ، تتمتع بظروف فائقة لتلبية متطلباتك المختلفة.
منتجات الشركة الرئيسية هي: جميع أنواع أدوات التوصيل الخاصة بصناعة الآلات في جميع أنحاء العالم ، مثل اقتران مرن شعاعي ، اقتران ذو إطارات ، اقتران عالمي ، اقتران تروس الأسطوانة ، اقتران مرن على شكل زهرة البرقوق ، اقتران صلب قديم ، اقتران سلسلة الأسطوانة ، اقتران الحجاب الحاجز ، اقتران عمود التوصيل المرن كم دبوس ، دبوس وتد مرن ، اقتران دبوس وتد مرن ، اقتران عمود المضخة ، إلخ.
تعتمد مفاهيم شركتنا على الجودة وتتطور بشرف.تتميز أداة التوصيل بالجودة العالية والسعر المنخفض ونماذج المنتجات الكاملة ، وستكون شركتنا هي خيارك الأفضل ، ونتطلع إلى التعاون معك.
س 1: هل أنت شركة تجارية أو مصنع؟
ج: نحن مصنع.
Q2: هل تقدمون عينات؟هل هو مجاني أم إضافي؟
ج: نعم ، يمكننا تقديم العينة ولكن ليس مجانًا. في الواقع لدينا مبدأ سعر جيد جدًا ، عند إجراء الطلب بالجملة ، سيتم إرجاع تكلفة العينة إليك.
Q3: ما هي مدة التسليم؟
ج: عادة ما تكون 10-15 يومًا إذا كانت البضاعة في المخزون.أو 7-25 يومًا إذا لم تكن البضاعة في المخزون ، فهي حسب الكمية.
س 4: ما هي مدة الضمان الخاص بك؟
ج: ضماننا هو 12 شهرًا.
س 5: هل لديكم إجراءات فحص للاقتران؟
ج: 100٪ التفتيش الذاتي قبل التعبئة
س 6.ما هو الدفع الخاص بك؟
ج: 1) 100٪ T / T.2) 30٪ مقدما ، والبعض الآخر قبل الشحن.3) L / C Q7: هل يمكنني زيارة المصنع الخاص بك قبل الطلب؟ج: بالتأكيد ، مرحبا بكم في زيارة المصنع.
