اقتران تروس مرنة
>
|
| مكان المنشأ | تسانغتشو 、 الصين |
| اسم العلامة التجارية | jude |
| إصدار الشهادات | CE、ISO |
| رقم الموديل | TGL1 / M14 |

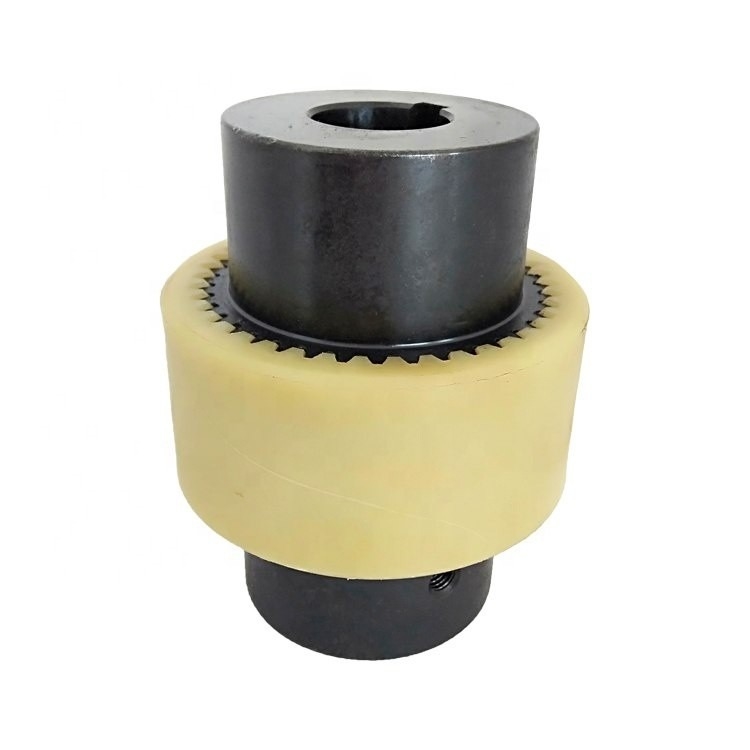

مقدمة من اقتران الترس على شكل أسطوانة TGL مع جلبة من النايلون
إن اقتران الترس على شكل أسطوانة TGL مع مادة الحلقة الداخلية من النايلون مصنوع من مادة النايلون MC ، وغطاء عمود التروس الخارجي يستخدم الفولاذ المطروق رقم 45.تتميز بمزايا الحجم الصغير ، الوزن الخفيف ، القصور الذاتي الدوراني الصغير ، الضجيج القليل ، التجميع والتفكيك المريحين ، وعدم وجود تزييت.يمكن تطبيقها على ظروف عزم الدوران الصغيرة والمتوسطة ، مثل المروحة ، والمضخة ، ومضخة التشحيم ، وآلات النسيج ، وما إلى ذلك.
يحتوي اقتران الترس على شكل أسطوانة TGL مع غطاء النايلون على الأنواع الهيكلية الثلاثة التالية: A --- النوع الأساسي: B - نوع الحلقة الداخلية: C - نوع الحلقة الخارجية.
| بحجم | العزم المقنن Tn N • m | السرعة القصوى ص / دقيقة | الحجم الرئيسي | تتحمل DIA د | الطول L | الجمود الدوراني kg.m2 | الوزن كجم | ||||||
| د | D1 | ب | س | ||||||||||
| انا اطبع | النوع الثاني | انا اطبع | النوع الثاني | ||||||||||
| TGL1 | M14 | 10 | 10000 | 40 | - | 25 | 38 | - | 4 | 6-14 | 16-27 | 0.264 | 0.2 |
| TGL2 | مسييه 19 | 16 | 9000 | 48 | - | 32 | 38 | - | 4 | 8-19 | 20-30 | 0.64 | 0.278 |
| TGL3 | مسييه 24 | 31.5 | 8500 | 56 | 58 | 36 | 42 | 52 | 4 | 10-24 | 22-38 | 1.541 | 0.533 |
| TGL4 | مسييه 28 | 45 | 8000 | 66 | 70 | 45 | 46 | 56 | 4 | 12-28 | 27-44 | 3.98 | 0.869 |
| TGL6 | مسييه 32 | 63 | 7500 | 75 | 85 | 50 | 48 | 58 | 4 | 14-32 | 27-60 | 8.8 | 1.52 |
| TGL6 | مسييه 38 | 80 | 6700 | 82 | 90 | 58 | 48 | 58 | 4 | 16-38 | 30-60 | 14.64 | 2.15 |
| TGL7 | مسييه 42 | 100 | 6000 | 92 | 100 | 65 | 50 | 60 | 4 | 20-42 | 38-84 | 27.24 | 3.14 |
| TGL8 | مسييه 48 | 140 | 5600 | 100 | 100 | 72 | 50 | 60 | 4 | 22-48 | 38-84 | 38.64 | 4.18 |
| TGL9 | م 65 | 355 | 4000 | 140 | 140 | 96 | 72 | 85 | 4 | 25-70 | 44-107 | 165.5 | 8.51 |
| TGL10 | مسييه 80 | 710 | 3150 | 175 | 175 | 128 | 95 | 95 | 6 | 30-85 | 60-132 | 534.6 | 17.1 |
| TGL11 | M100 | 1250 | 3000 | 210 | 210 | 165 | 102 | 102 | 8 | 40-110 | 84-167 | 1660 | 34.56 |
| TGL12 | M125 | 2500 | 2120 | 270 | 270 | 192 | 135 | 135 | 10 | 50-125 | 84-167 | 4731 | 66.86 |
Nanpi مقاطعة Jude شركة تصنيع معدات النقل ، المحدودة.هي مؤسسة متخصصة في اقتران البحث والإنتاج.كما يمكننا تطوير منتجات جديدة والإنتاج بالجملة.مع خبرة غنية وفريق R&D محترف ومعدات مختلفة في التوصيل ، تتمتع بظروف فائقة لتلبية متطلباتك المختلفة.
منتجات الشركة الرئيسية هي: جميع أنواع أدوات التوصيل الخاصة بصناعة الآلات في جميع أنحاء العالم ، مثل اقتران مرن شعاعي ، اقتران ذو إطارات ، اقتران عالمي ، اقتران تروس الأسطوانة ، اقتران مرن على شكل زهرة البرقوق ، اقتران صلب قديم ، اقتران سلسلة الأسطوانة ، اقتران الحجاب الحاجز ، اقتران عمود التوصيل المرن كم دبوس ، دبوس وتد مرن ، اقتران دبوس وتد مرن ، اقتران عمود المضخة ، إلخ.
تعتمد مفاهيم شركتنا على الجودة وتتطور بشرف.تتميز أداة التوصيل بالجودة العالية والسعر المنخفض ونماذج المنتجات الكاملة ، وستكون شركتنا هي خيارك الأفضل ، ونتطلع إلى التعاون معك.
