| مكان المنشأ | تسانغتشو 、 الصين |
| اسم العلامة التجارية | jude |
| إصدار الشهادات | CE、ISO |
| رقم الموديل | اقتران تروس WGT |

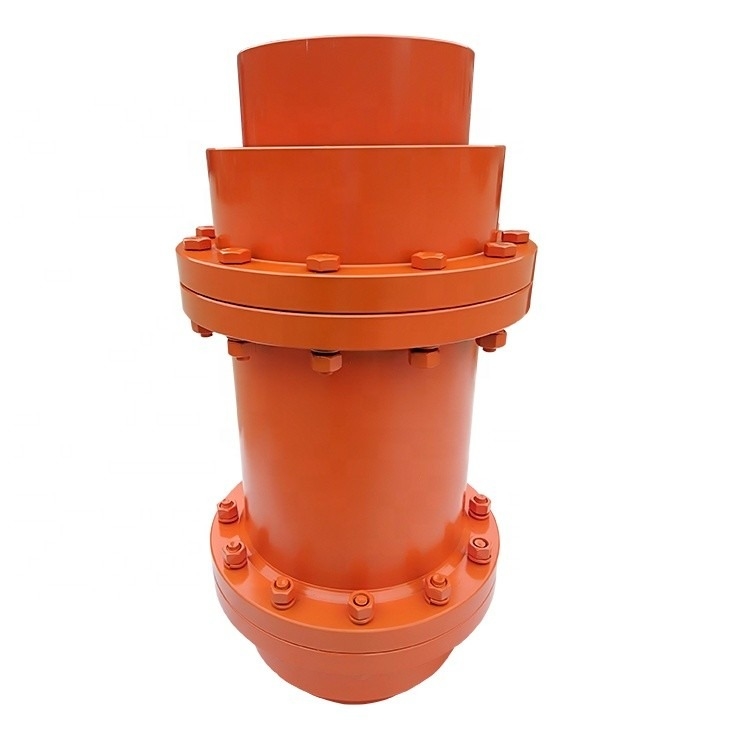

مقدمة من WGT Drum Gear Shaft اقتران مع المجموعة الوسطى
WGT Drum Gear Shaft اقتران مع المجموعة الوسطى مقسمة إلى النوع الأول والنوع الثاني ، مجموعة WGT المتصلة من نوع اقتران الأسطوانة من النوع الأول مع غدة متصلة من النوع WGT ، نوع اقتران ترس الأسطوانة من النوع II بدون نوع الغدة.
WGT Drum Gear Shaft اقتران مع المجموعة الوسطى هو نوع محسّن من أدوات التوصيل التروس ، ويمكن مقارنة اقتران التروس مع المستقيم الذي يسمح بإزاحة زاوي أكبر ، ويمكن أن يحسن ظروف ملامسة الأسنان ، ويحسن القدرة على نقل عزم الدوران ، وإطالة عمر الخدمة ، مع الإزاحة الزاوية على طول حالة التلامس لعرض الترس ، وتتكون من ترس داخلي ونفس عدد أسنان أجزاء اقتران نصف نطاق شفة إلخ ..
عندما يتم توصيل WGT مع اقتران ترس أسطوانة الجلبة الوسطى ، فإن الإزاحة الزاوية النسبية لعمودين ستحدث عند العمل.سيؤدي الانزلاق الدوري النسبي للأسنان الداخلية والخارجية إلى الانزلاق النسبي للعمود ، والذي سيشكل حتماً تآكل الأسنان واستهلاك الطاقة.لذلك ، يجب أن تعمل أداة التوصيل الترسية بشكل جيد ومختومة.الوصلة المسننة لها حجم شعاعي صغير وسعة تحميل كبيرة.عادة ما تستخدم لنقل رمح في ظل ظروف الحمل الثقيل والسرعة المنخفضة.يمكن استخدام اقتران تروس التوازن الديناميكي والدقة العالية لنقل السرعة العالية.
| WGT طبل والعتاد اقتران |
|||||||||||||||
| بحجم | عزم الدوران | تتحمل ديا | طول | د | د1 | د2 | د3 | د4 | ب | ب1 | ح | F | ج | C2 | |
| تينيسي | |||||||||||||||
| نانومتر | د1،د2 | إل | أنا | II | |||||||||||
| WGT1 | 800 | 12.14 | 32 | 122 | 115 | 98 | 88 | 60 | 58 | 50 | 75 | 30 | 30 | - | - |
| 16.18.19 | 42 | 20 | 14 | - | |||||||||||
| 20.22.24 | 52 | 10 | 4 | - | |||||||||||
| 25.28 | 62 | 3 | 3 | 18 | |||||||||||
| 30.32.35.38 | 82 | 3 | 3 | 12 | |||||||||||
| 40.42 | 112 | 3 | 3 | 12 | |||||||||||
| WGT2 | 1400 | 22.24 | 52 | 150 | 145 | 118 | 108 | 77 | 68 | 52 | 80 | 30 | 20 | 4 | - |
| 25.28 | 62 | 10 | 3 | - | |||||||||||
| 30.32.35.38 | 82 | 3 | 3 | 16 | |||||||||||
| 40.42.45.48.50.55.56 | 112 | 3 | 3 | 16 | |||||||||||
| WGT3 | 2800 | 22.24 | 52 | 170 | 165 | 140 | 125 | 90 | 80 | 54 | 80 | 30 | 33 | 7 | - |
| 25.28 | 62 | 23 | 3 | - | |||||||||||
| 30.32.35.38 | 82 | 3 | 3 | 16 | |||||||||||
| 40.42.45.48.50.55.56 | 112 | 3 | 3 | 16 | |||||||||||
| 60.63 | 142 | 3 | 3 | 16 | |||||||||||
| WGT4 | 5000 | 30.32.35.38 | 82 | 200 | 195 | 160 | 145 | 112 | 90 | 58 | 100 | 30 | 13 | 3 | - |
| 40.42.45.48.50.55.56 | 112 | 3 | 3 | 17 | |||||||||||
| 60.63.65.70.71.75 | 142 | 3 | 3 | 17 | |||||||||||
| 80 | 172 | 3 | 3 | 17 | |||||||||||
| WGT5 | 8000 | 30.32.35.38 | 82 | 225 | 215 | 180 | 168 | 128 | 100 | 63 | 100 | 30 | 23 | 3 | - |
| 40.42.45.48.50.55.56 | 112 | 3 | 3 | 19 | |||||||||||
| 60.63.65.70.71.75 | 142 | 3 | 3 | 19 | |||||||||||
| 80.85.90 | 172 | 3 | 3 | 19 | |||||||||||
| WGT6 | 11200 | 32.35.38 | 82 | 245 | 230 | 200 | 185 | 145 | 112 | 67 | 100 | 30 | 35 | 5 | - |
| 40.42.45.48.50.55.56 | 112 | 5 | 5 | - | |||||||||||
| 60.63.65.70.71.75 | 142 | 5 | 5 | 20 | |||||||||||
| 80.85.90.95 | 172 | 5 | 5 | 20 | |||||||||||
| 100 | 212 | 5 | 5 | 20 | |||||||||||
| WGT7 | 16000 | 32.35.38 | 82 | 272 | 265 | 230 | 210 | 160 | 122 | 74 | 120 | 30 | 45 | 5 | - |
| 40.42.45.48.50.55.56 | 112 | 15 | 5 | - | |||||||||||
| 60.63.65.70.71.75 | 142 | 5 | 5 | 20 | |||||||||||
| 80.85.90.95 | 172 | 5 | 5 | 20 | |||||||||||
| 100.110 | 212 | 5 | 5 | 20 | |||||||||||
| WGT8 | 22400 | 55.56 | 112 | 290 | 272 | 245 | 225 | 176 | 136 | 81 | 120 | 30 | 29 | 5 | - |
| 60.63.65.70.71.75 | 142 | 5 | 5 | 34 | |||||||||||
| 80.85.90.96 | 172 | 5 | 5 | 20 | |||||||||||
| 100.110.120.125 | 212 | 5 | 5 | 38 | |||||||||||
| WGT9 | 28000 | 65.70.71.75 | 142 | 315 | 305 | 265 | 245 | 190 | 140 | 88 | 155 | 30 | 5 | 5 | 28 |
| 80.85.90.95 | 172 | 5 | 5 | 28 | |||||||||||
| 100.110.120.125 | 212 | 5 | 5 | 28 | |||||||||||
| 130.140 | 252 | 5 | 5 | 28 | |||||||||||
| WGT10 | 45000 | 75 | 142 | 355 | 340 | 300 | 280 | 225 | 165 | 98 | 155 | 30 | 28 | 5 | - |
| 80.85.90.95 | 172 | 5 | 5 | 38 | |||||||||||
| 100.110.120.125 | 212 | 5 | 5 | 28 | |||||||||||
| 130.140.150 | 252 | 5 | 5 | 28 | |||||||||||
| 160 | 302 | 5 | 5 | 28 | |||||||||||
| WGT11 | 63000 | 85.90.95 | 172 | 412 | 385 | 345 | 325 | 256 | 180 | 112 | 175 | 40 | 15 | 8 | - |
| 100.110.120.125 | 212 | 8 | 8 | 32 | |||||||||||
| 130.140.150 | 252 | 8 | 8 | 32 | |||||||||||
| 160.170.180 | 302 | 8 | 8 | 32 | |||||||||||
| WGT12 | 90000 | 120.125 | 212 | 440 | 435 | 375 | 360 | 288 | 210 | 125 | 205 | 40 | 8 | 8 | 45 |
| 130.140.150 | 252 | 8 | 8 | 32 | |||||||||||
| 160.170.180 | 302 | 8 | 8 | 32 | |||||||||||
| 190.200 | 352 | 8 | 8 | 32 | |||||||||||
| WGT13 | 125000 | 145.150 | 252 | 490 | 480 | 425 | 400 | 320 | 235 | 136 | 205 | 50 | 8 | 8 | 38 |
| 160.170.180 | 302 | 8 | 8 | 32 | |||||||||||
| 190.200.220 | 352 | 8 | 8 | 32 | |||||||||||
| WGT14 | 180000 | 160.170.180 | 302 | 545 | 540 | 462 | 440 | 362 | 265 | 158 | 240 | 50 | 10 | 8 | 32 |
| 190.200.220 | 352 | 10 | 8 | 32 | |||||||||||
| 240.250.260 | 410 | 10 | 8 | 10 | |||||||||||
| WGT15 | 250000 | 160.170.180 | 302 | 580 | - | 488 | - | 400 | 280 | - | 240 | 50 | 10 | - | 43 |
| 190.200.220 | 352 | 10 | - | 32 | |||||||||||
| 240.250.260 | 410 | 10 | - | 10 | |||||||||||
| 270 | 470 | 10 | - | 10 | |||||||||||
| WGT16 | 315000 | 180 | 302 | 650 | - | 560 | - | 440 | 300 | - | 240 | 50 | 12 | - | 63 |
| 190.200.220 | 352 | 12 | - | 32 | |||||||||||
| 240.250.260 | 410 | 12 | - | 12 | |||||||||||
| 280.300 | 470 | 12 | - | 12 | |||||||||||
| WGT17 | 400000 | 200.220 | 352 | 690 | - | 600 | - | 460 | 325 | - | 280 | 50 | 12 | - | 48 |
| 240.250.260 | 410 | 12 | - | 12 | |||||||||||
| 280.300.320 | 470 | 12 | - | 12 | |||||||||||
| WGT18 | 500000 | 220 | 352 | 750 | - | 650 | - | 510 | 350 | - | 280 | 60 | 12 | - | 73 |
| 240.250.260 | 410 | 12 | - | 12 | |||||||||||
| 280.300.320 | 470 | 12 | - | 12 | |||||||||||
| 340.360 | 550 | 12 | - | 12 | |||||||||||
| WGT19 | 630000 | 240.250.260 | 410 | 775 | - | 690 | - | 535 | 372 | - | 350 | 60 | 12 | - | 12 |
| 280.300.320 | 470 | 12 | - | 12 | |||||||||||
| 340.360.380 | 550 | 12 | - | 12 | |||||||||||
Nanpi مقاطعة Jude شركة تصنيع معدات النقل ، المحدودة.هي مؤسسة متخصصة في اقتران البحث والإنتاج.كما يمكننا تطوير منتجات جديدة والإنتاج بالجملة.مع خبرة غنية وفريق R&D محترف ومعدات مختلفة في التوصيل ، تتمتع بظروف فائقة لتلبية متطلباتك المختلفة.
منتجات الشركة الرئيسية هي: جميع أنواع أدوات التوصيل الخاصة بصناعة الآلات في جميع أنحاء العالم ، مثل اقتران مرن شعاعي ، اقتران ذو إطارات ، اقتران عالمي ، اقتران تروس الأسطوانة ، اقتران مرن على شكل زهرة البرقوق ، اقتران صلب قديم ، اقتران سلسلة الأسطوانة ، اقتران الحجاب الحاجز ، اقتران عمود التوصيل المرن كم دبوس ، دبوس وتد مرن ، اقتران دبوس وتد مرن ، اقتران عمود المضخة ، إلخ.
تعتمد مفاهيم شركتنا على الجودة وتتطور بشرف.تتميز أداة التوصيل بالجودة العالية والسعر المنخفض ونماذج المنتجات الكاملة ، وستكون شركتنا هي خيارك الأفضل ، ونتطلع إلى التعاون معك.
س 1: هل أنت شركة تجارية أو مصنع؟
ج: نحن مصنع.
Q2: هل تقدمون عينات؟هل هو مجاني أم إضافي؟
ج: نعم ، يمكننا تقديم العينة ولكن ليس مجانًا. في الواقع لدينا مبدأ سعر جيد جدًا ، عند إجراء الطلب بالجملة ، سيتم إرجاع تكلفة العينة إليك.
Q3: ما هي مدة التسليم؟
ج: عادة ما تكون 10-15 يومًا إذا كانت البضاعة في المخزون.أو 7-25 يومًا إذا لم تكن البضاعة في المخزون ، فهي حسب الكمية.
س 4: ما هي مدة الضمان الخاص بك؟
ج: ضماننا هو 12 شهرًا.
س 5: هل لديكم إجراءات فحص للاقتران؟
ج: 100٪ التفتيش الذاتي قبل التعبئة
س 6.ما هو الدفع الخاص بك؟
ج: 1) 100٪ T / T.2) 30٪ مقدما ، والبعض الآخر قبل الشحن.3) L / C Q7: هل يمكنني زيارة المصنع الخاص بك قبل الطلب؟ج: بالتأكيد ، مرحبا بكم في زيارة المصنع.
