| مكان المنشأ | تسانغتشو 、 الصين |
| اسم العلامة التجارية | jude |
| إصدار الشهادات | CE、ISO |
| رقم الموديل | L095 |

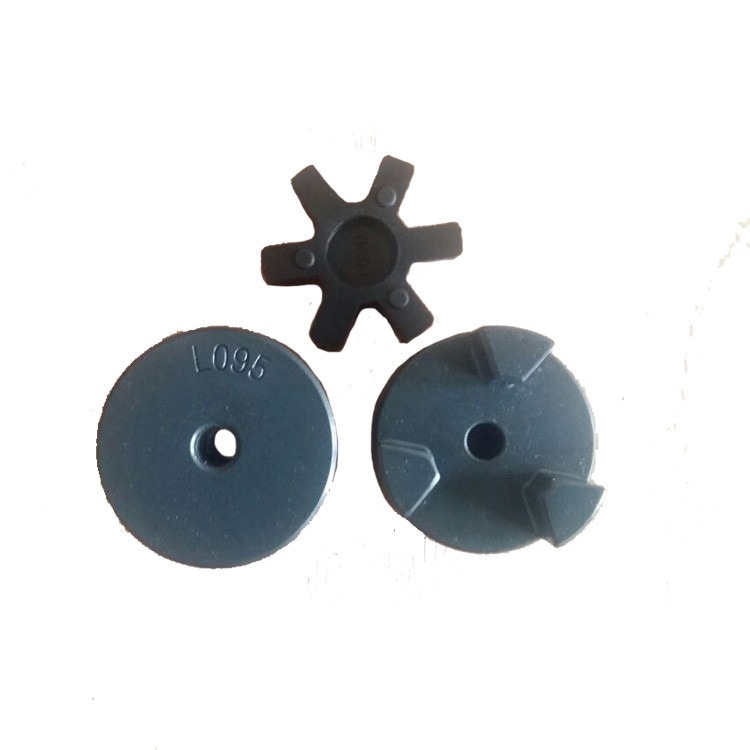

L095 الفك إدراج اقتران مرنة عنكبوت موتور الفك رمح المطاط
ميزات اقتران الفك المنحني L:
استخدم اقترانًا مرنًا لتوجيه محركك إلى الضخ.تُستخدم حشوات من المطاط الصناعي المقاوم للزيت بين نصفي التوصيل لتوفير محرك مبطن متساوٍ.عند الطلب ، احصل على جانب واحد يناسب المحرك والجانب الآخر ليناسب قطر عمود المضخة.اطلب نصفين بالإضافة إلى الملحق الداخلي للاقتران الكامل.عند التركيب ، لا تقم بطحن نهاية عمود المضخة.
معيار لوفجويمعلمات اقتران العنكبوت من النوع L وبيانات :
| بحجم | يكتب | التجويف القياسي | متري | بوصة تتحمل | أبعاد | تورغ | سرعة الدوران rpm | كجم الكتلة | ||||||
| دقيقة | الأعلى | دقيقة | الأعلى | أ | ب | ج | د | ه | بحاجةنانومتر | |||||
| L035 | 1 | 3 | 3 | 8 | 1/8 بوصة | 3/8 بوصة | 16 | 20.2 | 7.8 | 6.6 | - | 0.5 | 30.000 | 0.03 |
| L050 | 1 | 6 | 5 | 15 | 3/16 بوصة | 5/8 " | 28 | 43 | 12 | 15.6 | - | 3 | 17.000 | 0.13 |
| L070 | 1 | 9 | 7 | 19 | 3/16 بوصة | 3/4 بوصة | 35 | 50.7 | 12.7 | 19 | - | 5 | 13.000 | 0.24 |
| L075 | 1 | 9 | 9 | 25 | 3/16 بوصة | 1 بوصة | 45 | 55 | 12.7 | 21 | - | 10 | 10.000 | 0.40 |
| L090 | 1 | 9 | 9 | 28 | 3/16 بوصة | 1 1/8 بوصة | 54 | 55 | 12.7 | 21 | - | 16 | 9.000 | 0.68 |
| L095 | 1 | 9 | 9 | 28 | 3/8 بوصة | 1 1/8 بوصة | 54 | 64 | 12.7 | 25.5 | - | 22 | 9.000 | 0.71 |
| L099 | 1 | 12 | 12 | 35 | 7/16 بوصة | 1 3/8 " | 65 | 72.5 | 19 | 27 | - | 45 | 7.000 | 1.22 |
| إل 100 | 1 | 12 | 12 | 35 | 7/16 بوصة | 1 3/8 " | 65 | 88.5 | 19 | 35 | - | 50 | 7.000 | 1.40 |
| L110 | 1 | 15 | 15 | 48 | 1/2 بوصة | 1 7/8 " | 84 | 108 | 22 | 43 | - | 90 | 5.000 | 3.00 |
| إل 150 | 1 | 15 | 15 | 48 | 5/8 " | 1 7/8 " | 96 | 115.4 | 25.4 | 45 | - | 150 | 5.000 | 5.00 |
| L190 | 2 | 19 | 19 | 55 | 5/8 " | 2 1/4 بوصة | 115 | 133.4 | 25.4 | 54 | 102 | 200 | 4.200 | 7.60 |
| L225 | 2 | 19 | 19 | 65 | 3/4 بوصة | 2 5/8 " | 127 | 153.4 | 26.4 | 64 | 108 | 300 | 4.200 | 9.00 |
